Servomotores AC de alto rendimiento

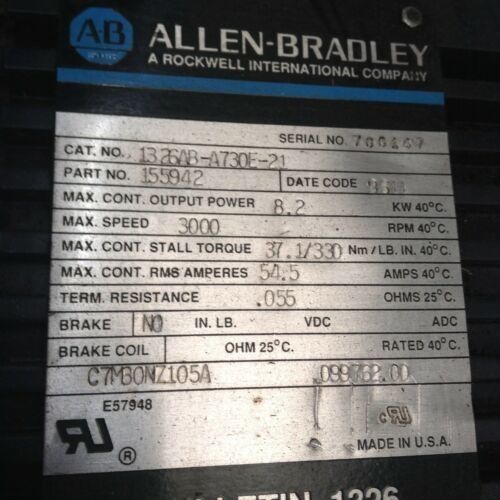

Descripción del producto:1326AB-A730E-21

Los Servomotores 1326AB son una familia de motores síncronos AC sin cepillos de alto rendimiento, de tres fases, diseñados por Allen-Bradley para cumplir con los estrictos requisitos de las aplicaciones de sistemas de servo.Esta serie de servomotores de CA estándar se puede utilizar con 1391 controladores de servo CALos parámetros de rendimiento de estos motores con amplificadores seleccionados se enumeran en la página 8.

Características:1326AB-A730E-21

• Rotor de imán permanente para una mayor respuesta del servo.
• Campo estator de herida sinusoidal de tres fases para transferencia directa de calor al ambiente y funcionamiento sin problemas a bajas velocidades.
• El resolver sin escobillas proporciona información de retroalimentación de posición, conmutación y velocidad. Esto también proporciona durabilidad en ambientes hostiles al no tener electrónica incorporada en el motor.1391 Una salida de codificador Quad B (opcional) (hasta 2048 ppr) se genera mediante retroalimentación del resolver.
• el par de salida nominal continuo al 100% en el punto de parada (cero rpm).
• Balanza de precisión de 0,0005 ̊ desplazamiento máximo-pico total.
• Instalación vertical del eje hacia arriba o hacia abajo.
• Construcción del TENV.
• El motor es a prueba de polvo y puede soportar chorros de agua pulsantes sin que el líquido entre en el motor.Los motores 1326AB pierden la clasificación IP 65 cuando se utilizan paquetes de retroalimentación de codificadores/resolvedores o sopladores montados externamente.
• El interruptor térmico normalmente cerrado en la bobina del motor proporciona una indicación de sobrecarga térmica.
• Paquetes de cables de alimentación y retroalimentación sellados por el medio ambiente. Los cables de alimentación y retroalimentación de resolución se pueden ordenar como estándar, de pista o de longitud extendida.
• Los conectores de especificación MIL son estándar.
• Magnetos de ferrita para un rendimiento rentable.
• Sistema de aislamiento reconocido por la UL.

Para los vehículos de las categorías M1, M2 y N3

Los frenos de retención integrados de resorte con bobinas de corriente continua de 90 V (-A4, -A5, -A7) o bobinas de corriente continua de 24 V (-K4, -K5, -K7).
• El suministro de energía de los frenos (1326-MOD-BPS) convierte 115 V CA en la tensión necesaria para los frenos de 90 V CC (-A4, -A5 y -A7).
• Kit de sellado de aceite del eje (1326AB-MOD-SSV-xx) para la instalación en el campo de los sellos del eje Viton.
• NEMA Inch (-11) o montura de brida métrica IEC (-21) con ejes métricos
• Resolver Feedback Packages (1326AB-MOD-Vxxxx) proporcionan transductores de 4,25 ′′ (108 mm) que ofrecen retroalimentación absoluta/vernier o de un solo resolver sin escobillas para su uso con Allen-Bradley 8600GP,Registro IMC y controladores de movimiento de la clase S.
• Kit de caja de unión (1326AB-MOD-RJxx) disponible con conectores montados axialmente.La versión del conector permite que los conectores del motor se saquen axialmente al motor (en lugar de radialmente) sin cableado adicional.
• Kit de montaje de retroalimentación secundaria (1326AB-MOD-Mx) para la instalación en el campo de un codificador o resolvedor Allen-Bradley (845H).El uso de un motor 1326AB con un 1391B-ES (o 1391-DES) con retroalimentación A Quad B (hasta 2048 ppr) elimina la necesidad de montar un codificador.
• Kit de enfriamiento del soplador (1326AB-MOD-G3, G4) proporciona aire sobre enfriamiento para obtener hasta un 35% más de torque en la mayoría de los motores de marco 1326AB C.El kit puede montarse en la parte trasera de los motores 1326AB-Cxx (incluidos los motores con frenos). Para los motores que utilicen retroalimentación montada en motor secundario (1326AB-MOD-M60), utilizar la opción G4.
• Cables para energía (1326-CPxx. ) y la retroalimentación (1326-CFx. - conmutación, 1326-CEx. . - codificadores) están disponibles en longitudes de hasta 100 pies (30 m) para aplicaciones estándar y de alta flexibilidad Power (1326ES-CPxx). .) y conmutación (1326ES-CFx. ) cables de más de 100 pies (30 m) y hasta 300 pies (90 m) están disponibles cuando se utilizan únicamente unidades 1391B-ES o 1391-DES. Todos los kits se suministran como accesorios para el motor y deben especificarse como un artículo separado

Aplicaciones: 1326AB-A730E-21

Tc ¢ par nominal del motor con bobinados a una temperatura nominal y un ambiente de 40 °C. El controlador funciona en un ambiente nominal de 60 °C.
Tp ?? el par máximo que puede producir la combinación motor/controlador tanto a temperatura nominal como con el motor en un ambiente de 40 °C y el controlador en un ambiente de 60 °C.Dado que los picos de par de corriente del 200% son comunes en muchas aplicaciones para un uso óptimo del controlador, las siguientes curvas muestran el rendimiento típico del sistema. Se admiten pares máximos más altos cuando el par RMS es igual o inferior al par nominal (Tc).La operación 1391B-ES/1391-DES se muestra en la envolvente exterior y mostrará una velocidad más alta y una capacidad de par del 300%.- Velocidad nominal: la velocidad de funcionamiento de la combinación de controlador y motor a la que se puede desarrollar un mínimo del 70% del par nominal continuo (Tc).Este punto se define con el motor a 25 °C y el controlador operando en un ambiente a 60 °C.

Personalización: 1326AB-A730E-21

Nombre de marca: AB
Número de modelo: 150-C3NCR
Lugar de origen: América
Certificación: NO
Cantidad mínima de pedido: 1
Precio: NO
Detalles del embalaje: Cartón
Tiempo de entrega: 6-8 semanas
Términos de pago: T/T
Capacidad de suministro: 1
Estilo de terminación: terminal de tornillo
Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable.
Válvula de voltaje nominal - CA: 120 V
Características: A prueba de explosión
Fabricante: Honeywell Soluciones de detección y productividad
