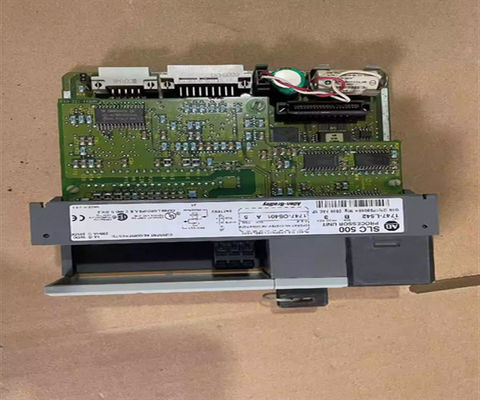

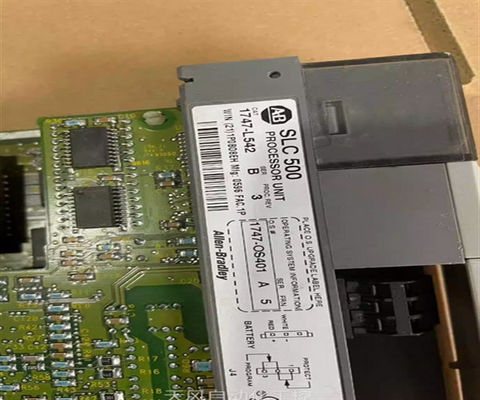

Allen Bradley 1747-L542 Módulo de control SLC 500 Hardware modular

El 1747-L542 SLC es un controlador SLC 5/03. Este controlador es uno de los Tres (3) controladores bajo la categoría 1747-L52 SLC 5/03.Este controlador es el controlador de rango medio de SLC 5/03 que tiene 32 KB de memoria de usuario mientras que todavía es capaz de manejar 4096 entradas y salidas.

El 1747-L542 se utiliza con el hardware de estilo modular. Este procesador se instala en la ranura Zero (0) de cualquier chasis SLC como 1746-A2, 1746-A7, 1746-A10 y 1746-A13.Se alimenta a través de la energía suministrada en el plano trasero, suministrada por la fuente de alimentación del sistema instalada en la zona más izquierda del chasis.

This SLC processor has integrated RS232 and Data Highway Plus (DH+) communication port which allows this processor to be communicated with computer-based control systems such as Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA)Este procesador también se puede utilizar para enviar mensajes o implementar la comunicación de paso a través de otros controladores lógicos programables de Allen-Bradley (PLC), como el PLC 5,Las plataformas CompactLogix y ControlLogix.

Este procesador está construido con indicadores de estado como Run, CPU Fault, Forced I/O, Battery Low, RS-232 y DH+ LEDs. También está provisto de una llave para cambiar el modo de funcionamiento del procesador.El Allen-Bradley 1747-L542 es una unidad de procesamiento modular SLC 500 SLC 5/04 que tiene la capacidad de manejar 32K palabrasTiene un máximo absoluto de 4096 entradas discretas y 4096 salidas discretas, con 480 entradas/salidas analógicas locales máximas.El 1747-L542 también tiene un máximo de 3 chasis de E/S locales, con un máximo de 30 ranuras en el chasis de E/S local. Su tiempo de escaneo de E/S es de 0,255 milisegundos, el tiempo de escaneo típico del programa es de 0,9 milisegundos/Kword, y el tiempo de ejecución de bits es de 0,37 milisegundos,con un tiempo de espera de escaneo del programa de 20 milisegundos a 3 segundos después de una pérdida de energía.

El tiempo de espera del escaneo de potencia depende de la carga de la fuente de alimentación. También utiliza una EPROM Flash para su copia de seguridad de memoria y la RAM de 32KB del procesador 1747-L542 está respaldada por batería.Los puertos de comunicación presentes son un puerto RS-232 y un puerto DH +Los LED de estado también están disponibles, específicamente para batería baja, fallo de la CPU, ejecución, I / O forzado, DH + y RS-232.La corriente del plano trasero de 1747-L542 es de 1 A a 5 Voltios DC y la corriente es de 175 mA a 24 Voltios DCFunciona a una temperatura entre 32 y 140 grados Fahrenheit y puede almacenarse a una temperatura entre -40 y 185 grados Fahrenheit, con una humedad relativa ambiente de 5 a 95%,no condensadasLa aceleración de este procesador es de 2.5G a 57 a 2000 Hertz, su desplazamiento es de 0.015 pulgadas, de pico a pico, a 5 a 57 Hertz, y su choque de operación es de 30G.
