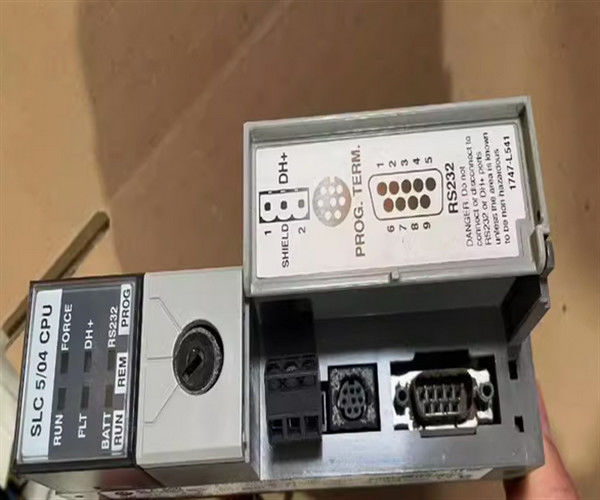

1747-L541 SER B PROC REV 3 SLC 500 Procesador Modulo I O digital por Allen-Bradley

El Allen-Bradley 1747-L541 es un procesador SLC 5/04 que forma parte de la serie SLC 500, que también incluye los controladores 1747-L541, L542 y L543.Es un procesador de alto rendimiento mejorado con una comunicación más rápida y un tiempo de ejecución de programa más corto.El SLC 5/04 viene con 16K, 32K o 64K palabras de memoria y puede controlar un máximo de 4096 puntos de entrada y salida.el 1747-L541 tiene un canal DH+ incorporado que admite capacidades de mensajería extendidas y comunicación de alta velocidadTambién tiene un canal RS-232 para soportar DF1 radio modem, DH-485, ASCII y Modbus RTU comunicaciones.Incluye instrucciones avanzadas de matemáticas y varias instrucciones adicionales.También admite I/O remoto, paso a través de DeviceNet y direccionamiento indirecto.

El 1747-L541 tiene un tiempo de exploración de programa típico por palabra clave de 0,9 milisegundos y un tiempo de exploración de E / S típico de 0,225 milisegundos.Se requiere una carga de corriente de plano trasero de 1 Amp a 5 Volts DC y de 200 mA a 24 Volts DCTiene una interrupción de entrada discreta de 1 milisegundo y una interrupción de entrada discreta de 0,5 milisegundos.utiliza un dispositivo de memoria basado en flash 1747-M13 con una memoria de 64 KBEl SLC 5/04 incluye un interruptor de teclas de 3 posiciones en el panel frontal para seleccionar los modos de ejecución, control remoto o programa.Indicadores de estado con LED RS-232 para la resolución de problemas y el diagnósticoLa serie de procesadores SLC 500 tiene un diseño simple y rentable con un historial de buenas instalaciones en aplicaciones como control HVAC, SCADA y manejo de materiales.

El Allen-Bradley 1747-L541 es un controlador SLC 5/04 que cuenta con una memoria de usuario integrada de 16 KB, que está diseñada para manejar hasta 4096 entradas y salidas.Este controlador pertenece al estilo modular SLC 500 controlador lógico programable (PLC).

The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. El puerto de comunicación RS232 es configurable para DF1 y DH485 topología peer-to-peer mientras que las comunicaciones DH+ admiten topología de distancia extendida y multi-gota.

Alternativamente, el puerto de comunicación RS232 también se puede utilizar con un 1761-NET-AIC para permitir que el puerto serie se conecte a una red multi-drop.La configuración predeterminada del puerto de comunicación no es apretón de manos., 19.2 Kbaud, verificación de errores CRC, paquete duplicado, detección de paridad y sin paridad para el puerto RS232 y 57.6 Kbaud, dirección de nodo = 1 para Data Highway Plus (DH +).

El controlador 1747-L541 requiere un bastidor SLC 500 para su montaje y conexión al backplane electrónico.Una fuente de alimentación del sistema también se necesita para alimentar el circuito interno del procesador a través del plano de fondo electrónico.

Este controlador está inscrito en la lista UL de las normas de seguridad de Estados Unidos y Canadá, cumple con el CE y tiene la marca C-Tick.
