1747-L514 Interfaz de comunicación del procesador Alcance de señal Allen-Bradley 4 - 20mA

Descripción del 1747-L514

El Allen-Bradley 1747-L514 es un procesador SLC 500.Cuenta con una memoria 4K e interfaz de comunicación DH485 incorporadaEste procesador tiene un consumo de corriente de fondo de 0,090 A a 5VDC. Soporta hasta 3 chasis de E/S y un máximo de 30 ranuras.

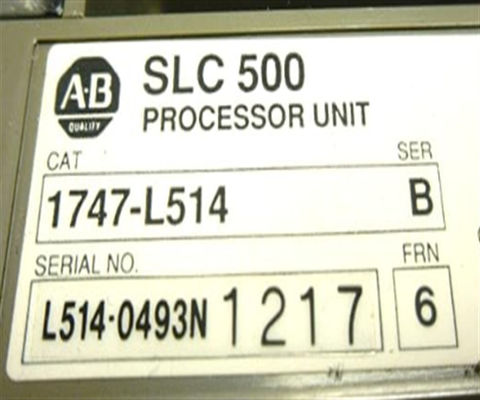

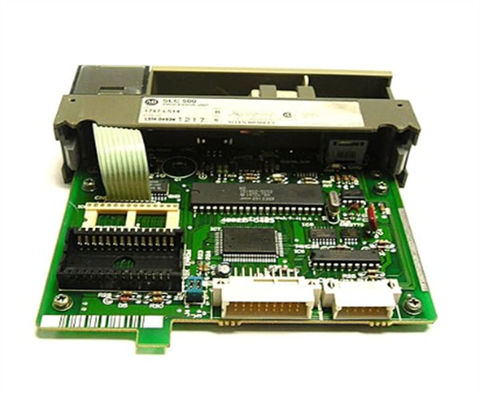

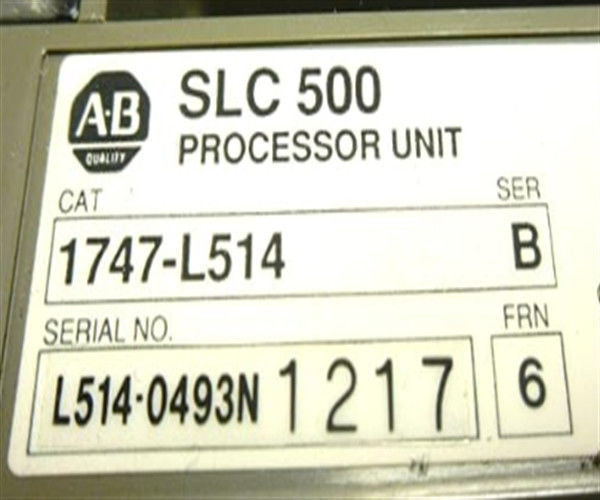

El Allen-Bradley 1747-L514 es una unidad de procesador SLC 500.Se monta en la ranura 0 de cualquier chasis modular 1746Viene con una memoria de usuario 4K e interfaz de comunicación DH-485 integrada.

El 1747-L514 está diseñado para su uso en pequeños y medianos requisitos de automatización.Es capaz de controlar un número máximo de 30 módulos de E/S que pueden distribuirse hasta un máximo de 3 1746 chasis.Apoya la implementación de I/O extendidos y chasis de I/O remotos utilizando una variedad de adaptadores de comunicación soportados por este controlador SLC 500.

El 1747-L514 tiene una carga de corriente eléctrica de 0,090 a 5VDC. Tiene un consumo de energía mínimo de 1,75 Watts.El puerto DH-485 integrado admite el uso del módulo 1761-NET-AIC o Advanced Interface Converter (AIC)Además, las tablas de memoria del SLC 5/01 se pueden acceder mediante el módulo de acceso a la tabla de datos de Allen-Bradley (DTAM).

El 1747-L514 puede ser instalado con una memoria no volátil opcional.EEPROM compatibles son 1747-M1 con palabras de usuario 1K EEPROM, 1747-M2 con 4 K User Words EEPROM con un conector de módulo de memoria 1747-M5. Los módulos EEPROM se pueden utilizar para grabar programas almacenados en la memoria incorporada que es una memoria de acceso aleatorio (RAM).Al grabar el programa en la memoria no volátil, el programa de usuario puede cargarse automáticamente una vez que el controlador está encendido.

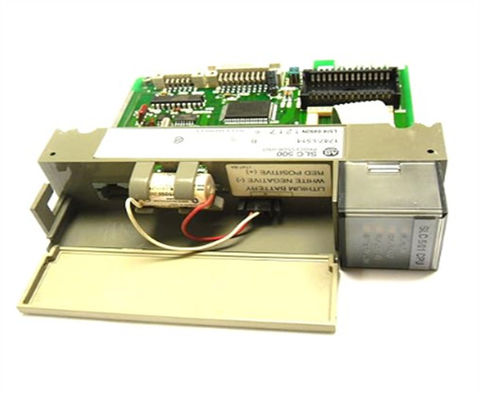

Utiliza el conjunto de batería de litio 1747-BA con una vida útil del condensador de 30 minutos y una batería de litio con una vida útil de 2 años para la energía de respaldo para la RAM estándar.El 1747-L514 tiene un tiempo de ejecución de bits máximo de 4μs y un tiempo de escaneo de módulo general de 8ms/KDurante una pérdida de energía temporal, el escaneo del programa en el módulo puede tardar de 20 ms a 3 s dependiendo de la fuente de alimentación que está cargando.Viene con una capacidad de comunicación base DH-485 que sólo puede actuar en una capacidad de esclavo (Recepción) en el canal de programación. El 1747-L514 tiene un rango de temperatura de funcionamiento ambiente de 0-60 °C (32-140 °F) en un rango de humedad relativa no condensante del 5-95%, y está diseñado para soportar una descarga operativa de 30G,y una vibración de 2.5G a 57-2000Hz. El 1747-L514 está certificado por C-UL, UL y CE, y ofrece una inmunidad al ruido industrial estándar ICS 2-230 de NEMA.
