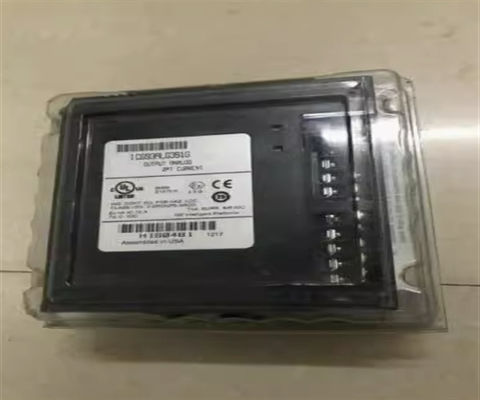

Fanuc IC693ALG391 Módulo de salida 2 puntos Corriente analógica 0-20 Amp Max

Descripción del producto de IC693ALG391

El IC693ALG391 es un PLC de la serie 90-30, módulo de salida analógico que proporciona una señal de salida de corriente de 0-20 mA / 4-20 mA y señales de salida de voltaje de 1-5VDC / 0-5 VDC.Este módulo fue fabricado por GE Fanuc AutomationEl módulo tiene dos (2) canales de salida analógicos con una resolución de 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1.25 mV (1 LSB = 1.25 mV) con consumo de corriente en plano trasero de 30 mA desde el suministro de +5 V y 215 mA desde el suministro aislado de +24 VDC en plano trasero o el suministro del usuario.

IC693ALG391 es un módulo de salida de corriente analógica de 2 canales para el controlador lógico programable de la serie 90-30.Ofrece dos canales de salida con cada salida que tiene la capacidad de convertir 12 bits de datos binarios (digitales) en una salida analógica para su uso según lo necesite muchas aplicaciones. IC693ALG391 es capaz de dar salidas que van desde 0 a 20 mA. La señal convertida tiene una resolución de 12 bits binarios. Sin embargo, el bit de señal no es necesario al convertir la salida.Durante cada proceso de escaneoEl registro %AQ tiene 13 bits esenciales que son cambiados para indicar la magnitud por el PLC y enviados al módulo.El convertidor D/A utiliza 12 de los bits mientras que el decimotercer bit (signo) se utiliza para comprobar si los datos negativos se han transmitido al módulo.

Si IC693ALG391 recibe datos negativos, emite el extremo inferior del rango de corriente de 4 mA a 20 mA. El software tiende a rechazar cualquier valor superior a 32767 ingresado en los módulos.El IC693ALG391 da dos rangos de salida que son 4 y 20 mAEstos dos rangos de salida tienen información del usuario establecida para asegurarse de que un recuento de 0 es igual a 4 mA y un recuento de 32000 es igual a 20 mA. Cada 1000 adiciones es igual a 0,5 mA.En caso de que la CPU se cambia al modo STOP o RESET, cuando se mide la corriente de salida, de 4 a 20 mA, la salida, de 0 a 20 mA, el estado del módulo cambia a 0/4MA por defecto o al último estado de espera.La elección de la condición adecuada se realiza colocando el saltador DEF0/4 en el conector del panel terminal desmontable del módulo.

Cada salida de corriente analógica de 2 canales se puede utilizar como una fuente de corriente / fuente de voltaje menos precisa.El rango de voltaje depende de la disposición del rango de salida de corriente y se puede añadir con el uso de una resistencia de 250 ohmios en lugar de un saltador de voltajeUna potencia aislada de +24 VDC suministrada por la fuente de alimentación del PLC es la fuente de alimentación principal para IC693ALG391.Hay dos terminales ofrecidos a la placa terminal de E/S del módulo para +24 voltios suministrados por el usuarioEstos terminales son importantes ya que ofrecen una fuente de alimentación en espera para permitir que las salidas conserven su valor cuando se pierde la fuente interna y se elige el último estado de espera.

Cuando el voltaje aplicado es superior al aislado +24 VDC que es de 21,5 voltios a 26,5 voltios, se utiliza la fuente de alimentación del usuario.una fuente de voltaje interior de aproximadamente +24V se produce dentro del módulo para ejecutar las salidas de circuito de corrientePara reducir la carga y el ruido capacitivo, el conductor de circuito de corriente es un conductor de tipo fuente.todo el campo conectado al módulo debe estar cableado con la ayuda de un buen grado de cable de herramienta retorcido y protegido conectado a GNDEste enlace GND ofrece acceso a la placa base que conduce a reducir el ruido.

Especificaciones técnicas de IC693ALG391

Información sobre el IC693ALG391


El IC694ALG391 es un módulo de salida analógico fabricado anteriormente por GE Fanuc Automation, ahora adquirido por Emerson Automation.Este módulo es un único módulo de ranura con dos (2) canales de salida analógicos que genera señales de salida de voltaje y corriente tales como 0-20 mA / 4-20 mA y 1-5VDC / 0-5 señales eléctricas VDCEste módulo viene con resoluciones específicas, particularmente 4μA (1 LSB = 4μA) a 4-20 mA; 5μA (1 LSB = 5μA) a 0-20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 VDC y 1.25 mV (1 LSB = 1.25 mV) a 0-5 VDC.Este módulo se utiliza especialmente para accionar los dispositivos de control de modulación como las válvulas de controlTambién se puede utilizar para retransmitir señales e interfacerse con medidores de panel, registradores de datos y otros elementos de recepción.El IC694ALG391 se instala en cualquier punto de montaje de E/S de una placa base de 5 y 10 ranuras.Tiene un único indicador de estado Module OK que muestra el estado operativo del módulo.La precisión absoluta del módulo es de 8μA a una temperatura de funcionamiento de 25oC (77oF) cuando está configurado para 4 a 20 mA; 10μA a 25oC (77oF) para la configuración de 0 a 20 mA; 50 mV a 25oC (77oF) para la operación de 1 a 5 V y 50 mV a 25oC (77oF) para la operación de 0 a 5 V.El IC694ALG391 tiene un consumo interno de energía de 30 mA de la fuente de alimentación +5V y 215 mA de la fuente de alimentación aislada +24 VDC o fuente de alimentación proporcionada por el usuario.

El IC693ALG391 es un PLC de la serie 90-30, módulo de salida analógico que proporciona una señal de salida de corriente de 0-20 mA / 4-20 mA y señales de salida de voltaje de 1-5VDC / 0-5 VDC.Este módulo fue fabricado por GE Fanuc AutomationEl módulo tiene dos (2) canales de salida analógicos con resolución de 4μA (1 LSB = 4μA) a 4-20mA; 5μA (1 LSB = 5μA) a 0 a 20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 V; 1.25 mV (1 LSB = 1.25 mV) a 0 a 5 V con una corriente de retroalimentación de 30 mA desde el suministro de +5 V y 215 mA desde el suministro aislado de +24 VDC desde el suministro de retroalimentación o el suministro del usuario.
