Descripción del DNI 1747-L511

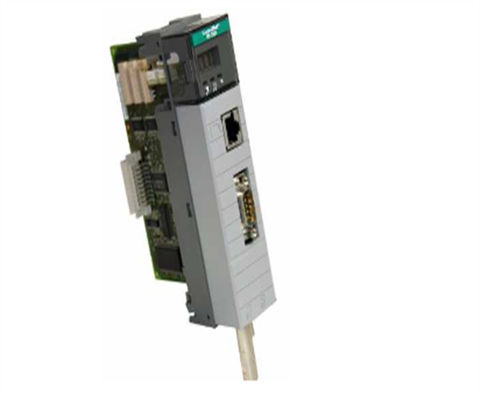

El 1747-KFC15 de Allen-Bradley es un módulo de interfaz RS-232 de ControlNet SLC 500.Facilita la comunicación entre el procesador modular SLC 500 y la red ControlNet utilizando el puerto serie RS-232.El módulo tiene dos puertos que permiten la conexión a los dispositivos; el puerto serie RS-232C y el puerto de acceso a la red.El puerto RS-232C permite la comunicación full o half duplex con un puerto serie en el procesador SLC 500 conectado, mientras que el puerto de acceso a la red permite a un terminal o dispositivo de programación ControlNet conectarse al módulo sin interferir con el cableado.el 1747-KFC15 utiliza el puerto 2 para ControlNet y el puerto 3 para la comunicación DF1Es capaz de enviar respuestas incrustadas, que son DF1 ACK o NAK incrustadas dentro de otro mensaje DF1.También tiene tiempo de espera de respuesta de mensajes que ayuda a la gestión del búfer de memoria con un valor predeterminado de 32 segundos.

El módulo 1747-KFC15 está equipado con LED de estado que muestran las actividades de comunicación del módulo, así como las condiciones de funcionamiento.Esta configuración debe hacerse cuando el módulo está apagadoCuando los usuarios compran este módulo, deben asegurarse de que reciben el cable RS-232, así como el manual de usuario con él.y incluido en la lista ULSin embargo, es susceptible a daños por descargas electrostáticas que pueden dañar los dispositivos semiconductores internos.4 libras y puede funcionar en un rango de temperatura de 32 a 140 grados Fahrenheit.

Disclaimer de Rockwell: El producto es un excedente usado. PDF Supply no es un distribuidor autorizado de excedentes ni una filial del fabricante de este producto.El producto puede tener códigos de fecha más antiguos o ser una serie más antigua que la disponible directamente en la fábrica o en los distribuidores autorizados.. Debido a que PDF Supply no es un distribuidor autorizado de este producto, la garantía del fabricante original no se aplica.PDF Supply no hace ninguna declaración sobre si un producto PLC tendrá o no firmware y, si tiene firmware, si el firmware es el nivel de revisión que necesita para su aplicación.PDF Supply tampoco hace ninguna declaración en cuanto a su capacidad o derecho a descargar o obtener firmware para el producto de Rockwell, sus distribuidores, o cualquier otra fuente. PDF Supply tampoco hace ninguna declaración en cuanto a su derecho a instalar dicho firmware en el producto.PDF Supply no obtendrá ni suministrará firmware en su nombreEs su obligación cumplir con los términos de cualquier acuerdo de licencia de usuario final o documento similar relacionado con la obtención o instalación de firmware.

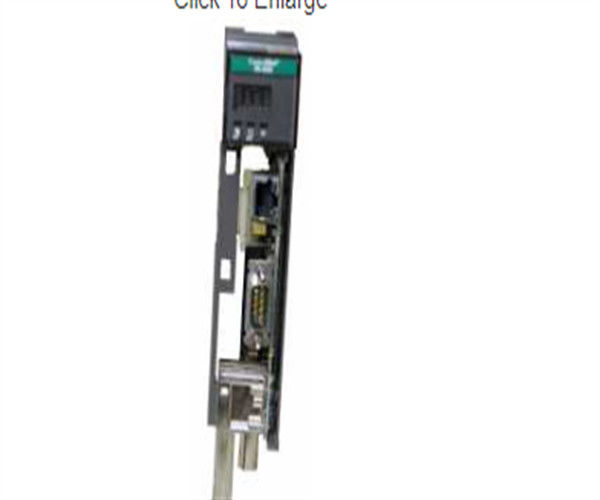

El Allen-Bradley 1747-KFC15 es un módulo de interfaz SLC500 ControlNet RS-232. Este módulo se comunica con el procesador SLC 500 utilizando la red ControlNet.El Allen-Bradley 1747-KFC15 examina el programa de escalera del procesadorEste módulo es un puente entre la red ControlNet y el puerto serie RS-232C del procesador SLC500.El 1747-KFC15 se conecta a una red ControlNet de uno (canal A) o ambos de sus conectores BNCEl Allen-Bradley 1747-KFC15 tiene dos puertos de conexión. Hay un puerto serie RS-232C y un puerto de acceso a la red.El puerto serie RS-232C proporciona compatibilidad medio dúplex y completo dúplexAmbos se comunican con el puerto serie de su procesador SLC500. El puerto de acceso a la red conecta el terminal de programación ControlNet a este módulo.Esto es para el acceso completo a la red sin interrumpir el cableadoEl puerto serie utiliza el protocolo DF1 cuando el puerto de acceso a la red se maneja directamente. El Allen-Bradley 1747-KFC15 es configurable con el DIP y los botones rotativos en el módulo.Este módulo es un equipo abierto.Este módulo tiene una temperatura de funcionamiento de 32-140° F.La temperatura de almacenamiento de este módulo es de 40-185 ° FLa humedad relativa de este módulo es del 5 al 95% no condensante. No desconecte los conectores a menos que la energía haya sido apagada.
