Allen-Bradley 1747-ASB Modulo PLC de entrada y salida Rango de señal 4...20mA para la transmisión precisa de datos

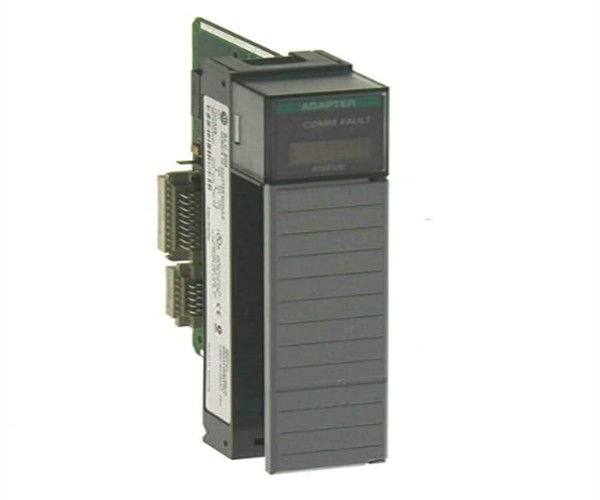

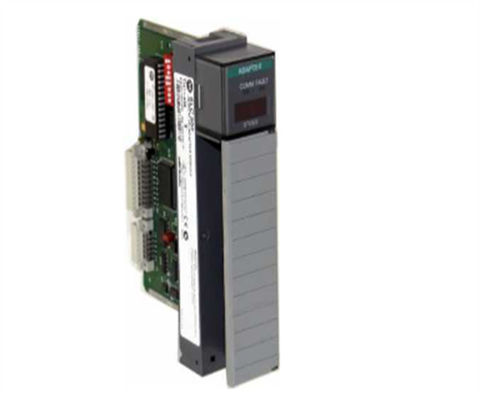

Descripción del 1747-ASB

El Allen-Bradley 1747-ASB es un módulo de adaptador de E/S remoto que forma parte del sistema SLC 500.Establece un enlace de comunicación entre los escáneres SLC o PLC y varios módulos de E/S 1746 a través de E/S remotoEl enlace I/O remoto consta de un dispositivo maestro, es decir, un escáner SLC o PLC y uno o más dispositivos esclavos que son adaptadores.La tabla de imágenes SLC o PLC obtiene el mapeo de imágenes del módulo de E / S directamente desde su chasisPara el mapeo de imágenes, admite transferencia discreta y de bloques.Está instalado en el chasis con el procesador SLC 500 y escanea I / O en el chasisEl módulo 1747-ASB tiene 375 mA de corriente de contraplano a 5V y 0 mA a 24V. Tiene una disipación térmica mínima y máxima de 1.875 W.Puede comunicar datos de E/S a una distancia de hasta 3040 metros y admite 57Permite un tamaño de imagen seleccionado por el usuario de hasta 32 grupos lógicos y controla hasta 30 ranuras de chasis.El 1747-ASB también proporciona memoria no volátil y capacidad de nodo extendido hasta 32 adaptadoresPara el cableado, debe utilizarse el cable Belden 9463 o de categoría similar, y no requiere ninguna programación del usuario.Utiliza un conector Phoenix de 6 pines para la conexión entre el enlace I / O remoto y el procesadorEl módulo 1747-ASB admite todos los módulos de E/S SLC 501 como módulos básicos, módulos de resistencia, módulos de contador de alta velocidad, etc.Tiene tres pantallas de 7 segmentos con capacidad mejorada para mostrar el estado de funcionamiento y erroresEl 1747-ASB está destinado al uso en un entorno industrial y proporciona una inmunidad al ruido estándar NEMA.

El 1747-ASB es un adaptador de IO remoto que pertenece a la plataforma de automatización SLC 500.tarjetas de interfaz y pasarelas para establecer conectividad IO remota.

Para las aplicaciones de PLC, el propósito principal de este módulo es implementar una aplicación IO distribuida a través de una red de E/S remota.la extensión tiene una longitud de cable limitada y una extensión del chasis SLC muy limitadaCon un 1747-ASB, se pueden utilizar hasta 32 chasis SLC con escáner 1747 RIO con distancias aplicables de 762 metros o 2500 pies para 230.4 KBaud, 1524 metros o 5000 pies para 115.2 KBaud y 3048 metros o 10Hasta 30 es la capacidad de control de este adaptador,Este límite de 30 ranuras se puede segmentar en diferentes chasis o bastidor con cada bastidor instalado con un escáner RIO y una fuente de alimentación.

Además de comunicarse con los escáneres IO remotos, este módulo también se puede utilizar para comunicarse con tarjetas de comunicación Allen-Bradley que están directamente montadas en un ordenador personal.Esto permite la programación remota y la capacidad de configuración y control remoto a través de un Control de Supervisión y Adquisición de Datos (SCADA)En su lugar,Las interfaces de máquina humana (HMI) de Allen-Bradley, como los productos PanelView, pueden agregarse con un adaptador de E/S remoto que permite que la HMI controle el proceso similar a un sistema SCADA.

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

Tamaño estimado del envíode la categoría 1747-ASB
Dimensiones: 2,0" x 6,0" x 5,0"
(5,1 cm x 15,2 cm x 12,7 cm)
Peso: 0 libras 7,1 onzas (0,2 kg)
