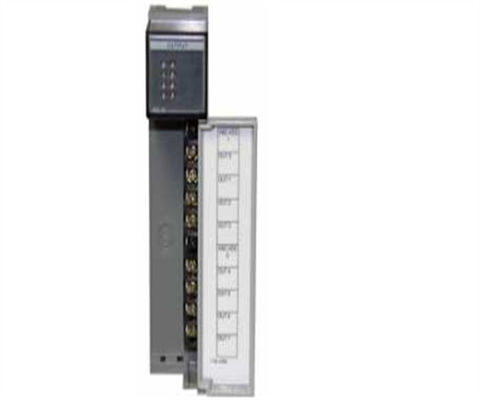

Descripción del 1746-OW8
El Allen-Bradley 1746-OW8 es un módulo de salida de contacto de la familia SLC 500.Su disipación térmica es 0..138W por punto, con una disipación mínima de 2.59W y un máximo de 3.7W. El 1746-OW8 obtiene una corriente de retroplano de 85mA a 5V y 90mA a 24V. Funciona con una categoría de voltaje CA/CC.El 1746-OW8 tiene un rango de voltaje (operativo) de 5-125V DC o 5-265V AC, un retraso de señal de 10 ms tanto para encendido como para apagado (carga resistiva máxima) y una corriente continua de 16 A por módulo en CA y 8 A por común.
El 1746-OW8 está certificado por CSA para su uso en lugares peligrosos de Clase 1, División 2. Está calificado para operar en entornos con un nivel de humedad relativa de entre 5 y 95%, sin condensación.Se almacena mejor a temperaturas entre -40 y 85 grados centígrados. Debe funcionar en ambientes con temperaturas entre -25 y 60 grados centígrados. A 10-500 Hz el 1746-OW8 puede acomodar una vibración de 2 g y un choque de 30 g cuando todavía está en funcionamiento.Este módulo es adecuado para su uso en un entorno industrial con un nivel de contaminación inferior a la contaminación 2.. (Este nivel está descrito en la norma EN/IEC0664-1). Con la ayuda de luces LED, se puede controlar el estado de cada punto de salida, lo que facilita el proceso de solución de problemas.Una banda de color está disponible en el panel frontal de la 1746-OW8 para ayudar en el emparejamiento de un bloque terminal extraíble para el módulo derechoLos bloques terminales extraíbles también están codificados por color para aumentar la precisión.
El módulo de entrada digital Allen-Bradley 1746-OW8 SLC 500 viene con ocho (8) salidas.Fahrenheit) y la temperatura de no funcionamiento es de -40-85 grados. Celsius (-40-185 grados Fahrenheit) con una humedad relativa del 5-95% sin condensación. La vibración de funcionamiento de este módulo es de 2 g a 10-500 Hz y el choque de funcionamiento de este módulo es de 30 g.El Allen-Bradley 1746-OW8 tiene una disipación de calor máxima de 30,7 vatios con 0,138 vatios por punto.
El módulo de entrada digital Allen-Bradley 1746-OW8 tiene un rango de voltaje de operación de 5-125V DC y 5-265V AC a 47-63 Hz. La corriente de fondo a 5V DC de este módulo es de 85 mA.La corriente del plano trasero a 24V DC de este módulo es de 90 mAEl Allen-Bradley 1746-OW8 se suministra como equipo de tipo abierto.Este módulo debe instalarse en un entorno con un nivel de contaminación no superior a la contaminación 2 (según se define en la publicación EN / IEC0664-1) cuando se aplica en un entorno de la zona 2.No desconecte el equipo a menos que se haya desconectado la energía.No desconecte el equipo si se encuentra en una zona peligrosa.Si se ignora esto, se creará un peligroso arco eléctrico.El Allen-Bradley 1746-OW8 es un módulo de salida de relé de ocho canales fabricado por Allen-Bradley que se utiliza con la plataforma SLC 500 Programmable Logic Controller (PLC)Es específicamente compatible con hardware de estilo fijo o modular para su uso con controladores SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 y SLC 5/05.
Utilice este módulo con categorías de voltaje de funcionamiento de 5 - 125 VDC y 5 - 265 VAC.Este módulo está dividido en dos (2) grupos con cuatro (4) canales por grupo para permitir el funcionamiento con voltajes diferentes o igualesSe pueden instalar dispositivos de supresión de sobretensiones para maximizar la vida útil de los módulos.
Aparte de los procesadores SLC, este módulo es compatible para su uso en topología remota de E/S. Cuando se utiliza en chasis de E/S remoto, la ranura 0 del chasis está reservada para un adaptador de comunicación SLC 500.Otras ranuras son compatibles para este módulo.
Con el uso del 1746-OW8, se puede eliminar la necesidad de relés de interposición.Como este módulo ya soporta la capacidad mencionada, se elimina la necesidad de un circuito de interposición, ahorrando espacio en los paneles y aumentando la rentabilidad.
Este módulo tiene una tasa de retraso de señal similar de 10,0 ms para las transiciones ON y OFF a carga resistiva máxima.La corriente continua por módulo es de 16.0 Amperios AC con 8,0 A por grupo. Ocupa una sola ranura del chasis independientemente del lugar de instalación.
Disclaimer de Rockwell: El producto es un excedente usado. PDF Supply no es un distribuidor autorizado de excedentes ni una filial del fabricante de este producto.El producto puede tener códigos de fecha más antiguos o ser una serie más antigua que la disponible directamente en la fábrica o en los distribuidores autorizados.. Debido a que PDF Supply no es un distribuidor autorizado de este producto, la garantía del fabricante original no se aplica.PDF Supply no hace ninguna declaración sobre si un producto PLC tendrá o no firmware y, si tiene firmware, si el firmware es el nivel de revisión que necesita para su aplicación.PDF Supply tampoco hace ninguna declaración en cuanto a su capacidad o derecho a descargar o obtener firmware para el producto de Rockwell, sus distribuidores, o cualquier otra fuente. PDF Supply tampoco hace ninguna declaración en cuanto a su derecho a instalar dicho firmware en el producto.PDF Supply no obtendrá ni suministrará firmware en su nombreEs su obligación cumplir con los términos de cualquier acuerdo de licencia de usuario final o documento similar relacionado con la obtención o instalación de firmware.
Aproximadamente 1746-OW8 Ser A
El módulo de salida 1746-OW8 Serie A es un módulo de salida de contacto digital SLC 500 fabricado por Allen-Bradley.Está encerrado dentro de un montaje de chasis y está certificado con normas como las normas GOST y KCEl rango de temperatura de funcionamiento del módulo está entre 0 y 60 grados Celsius. Es una versión revisada del módulo de salida Allen-Bradley OW8 original.Tiene 8 salidas y 4 puntos de salida por grupo comúnEl voltaje de funcionamiento del módulo de salida de contacto digital oscila entre 5 y 265 voltios AC o entre 5 y 125 voltios DC para condiciones de carga regulares.5 Amperios y la salida de corriente para una conexión de CC es 1El módulo de salida de la serie A 1746-OW8 tiene una corriente de plano trasero dentro del rango de 85 a 90 miliamperios.El módulo lógico puede conectar hasta 3 chasis con 30 módulos de E/S a un único controlador o adaptador de comunicación.
El módulo de salida de la serie A 1746-OW8 tiene una fuga máxima fuera de estado de 0 miliamperi. La corriente de carga mínima es de 10 mA a 5 Volts DC. El módulo de salida de contacto digital tiene una disipación térmica de 0.138 vatios por punto con una disipación mínima de 2El módulo tiene un retraso de señal de 10 milisegundos tanto para el estado activo como para el estado inactivo. El rango de frecuencia de operación se encuentra entre 10 y 500 Hertz.Puede soportar 2 G de vibraciones y golpes de hasta 30 G cuando el módulo está en modo de funcionamiento.El módulo de salida de la serie A 1746-OW8 está equipado con indicadores LED para mostrar el estado de cada salidaLos indicadores también ayudan a los usuarios a monitorear y solucionar problemas del módulo cuando sea necesario.
Especificaciones técnicas para 1746-OW8
| Fabricante |
Automatización de Rockwell |
| Marca del producto |
- ¿ Por qué no? |
| Número de la parte/número del catálogo. |
1746 - OW8 |
| Serie |
SLC 500 |
| Tipo de módulo |
Módulo de salida de contacto digital |
| Productos |
8 |
| Voltado de funcionamiento |
5-265 voltios AC o 5-125 voltios DC |
| Número de grupos |
2 |
| Puntos por grupo |
4 |
| Tipos de producción |
N.O. Contacto con el relé |
| Aplicaciones |
Salidas de contacto de relé (4 por común) |
| Corriente/salida (120 VAC) |
1.5 amperios |
| Respuesta de paso |
60 milisegundos dentro, 2,5 milisegundos fuera |
| Corriente/salida (24VDC) |
1.2 amperios |
| Corriente en el plano de fondo |
0.85-0.9 A |
| Retardo de la señal, carga resistiva máxima |
Encendiendo = 10,0 ms Apagando = 10,0 ms |
