1746-OB32 Módulo de control de módulos de salida de corriente continua de suministro de Allen-Bradley

Descripción del 1746-OB32

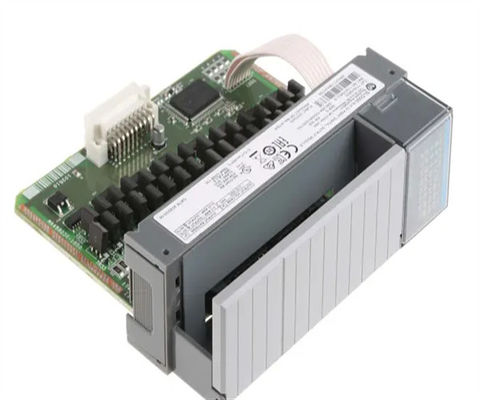

El Allen-Bradley 1746-OB32 es un módulo de salida de CC digital SLC 500. Este módulo de salida tiene treinta y dos (32) canales de salida de 24VDC. Tiene dos (2) grupos de entrada con cada grupo que tiene dieciséis (16) puntos..Puede instalarse en un hardware de tipo fijo o modular SLC 500.

El 1746-OB32 es un módulo de salida digital de 32 canales de Allen-Bradley.La tensión de salida que proporciona es de 24V DCEl módulo 1746-OB32 tiene 32 salidas con 16 puntos por común y tiene un voltaje operativo de abastecimiento que oscila entre 5 y 50V DC.19A de corriente de contraplano a 5V DC y proporciona un aislamiento del circuito de salida probado a 1500V AC durante 1 minutoTiene un tiempo de demora de señal máximo de 0,1 ms en modo ON y 1 ms en modo OFF y la fuga de corriente de circuito máxima en el estado OFF es de 1 mA. El 1746-OB32 tiene 0.25A a 0-60 Deg.Corriente nominal Celsius en cada punto de salida y carga de corriente mínima de 1 mA para cada canal de salidaEl módulo tiene una corriente nominal promedio de 8A y una corriente de 2A por común. La pérdida máxima de voltaje en el circuito en el estado ON es de 1.2V a 0.5A y tiene un aumento de 1.0A durante 1 ms, repetible cada 2 segundos en cada punto de salida, una disipación de energía de 0,172W por punto, y una disipación de calor total del módulo de 6,45W. La temperatura de funcionamiento de los 1746-OB32 varía entre 0 y 60 grados Celsius (32 y 140 grados.Fahrenheit) a 5-95% de humedad no condensante y puede soportar una descarga de funcionamiento y vibración de 30G y 2.5G, respectivamente, a 10-200Hz. Tiene una certificación de Equipo de Control Industrial de Clase I, División 2, Grupos A, B, C, D para ubicaciones peligrosas.y está clasificado en la norma NEMA ICS 2-230 Inocuidad al ruido.

El 1746-OB32 es un módulo de entrada discreta de treinta y dos (32) canales que es fabricado por Allen-Bradley para la plataforma de controladores SLC 500.

Este módulo está destinado principalmente a la activación de dispositivos discretos tales como lámparas piloto, buzzers, trompeta, sirena y dispositivos de accionamiento tales como solenoides, motores y otros dispositivos.La tensión de salida de este módulo es de 24 VDC que puede conectarse directamente a los dispositivos mencionados siempre que estén dentro del rango de tensión de funcionamiento de 5-30 VDC.Si los dispositivos de salida no son compatibles con la salida de CC, específicamente si funciona con un voltaje CA, este módulo todavía puede ser utilizado mediante la implementación de la función de interposición.un relé con una bobina de 24VDC es la carga conectada a este móduloLos contactos normalmente abiertos (NO) o normalmente cerrados (NC) están conectados al voltaje CA.La interposición también puede utilizarse como aislamiento del módulo externo.Esto protege el módulo de daños externos o comportamiento no deseado debido a la mala conexión a tierra y el cableado de sistemas viejos debido a reparaciones y modificaciones no documentadas.

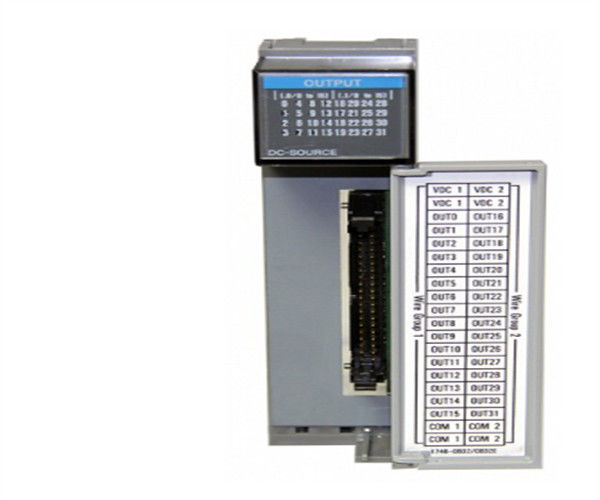

Este módulo viene con un bloque terminal extraíble (RTB), etiqueta de puerta octal, una luz LED dedicada a 32 para cada canal y una barra de módulo codificada por color donde se muestra el número de pieza.AN Allen-Bradley hizo los sistemas de cableado 1746-N3 o 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsTambién se pueden utilizar otros cables, sin embargo, los grandes tamaños de cables ocuparán el panel frontal, lo que dificultará la resolución de problemas incluso cerrando la puerta del módulo.

Tamaño estimado del envío de la categoría 1746-OB32
Dimensiones: 5,0" x 2,0" x 6,0"
(por ejemplo, 12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0 libras 10,1 onzas (0,3 kg)
