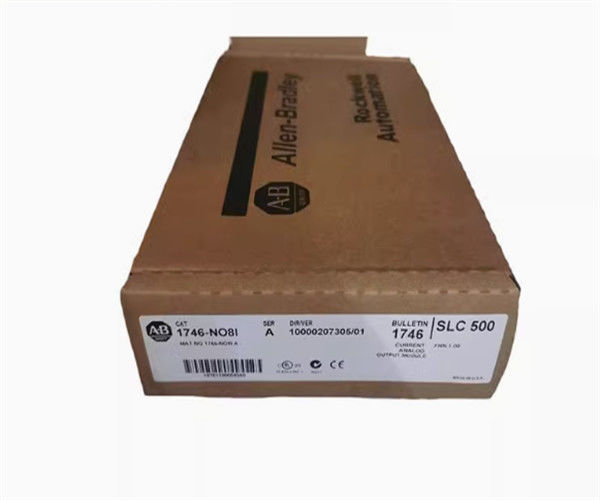

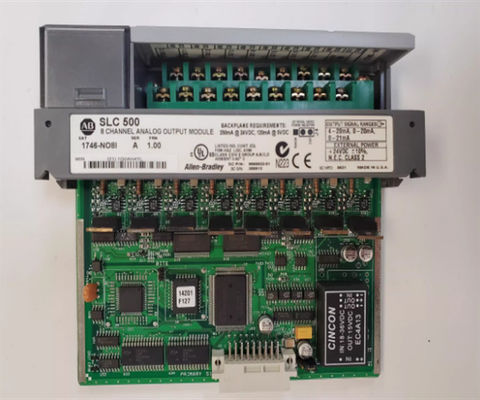

Modulo de control de salida analógica de Allen-Bradley 1746-NO8I

Descripción de 1746-NO8I

El módulo de salida analógica Allen Bradley 1746-NO8I SLC 500 es parte de la serie Allen Bradley SLC 500.Esta unidad tiene terminales de bloque extraíbles y todavía proporciona conexión para 8 canales de salida analógicosEstá diseñado exclusivamente para conexiones a los dispositivos analógicos de voltaje y corriente, con ocho (8) canales proporcionados para voltaje de salida aunque no contiene un canal de entrada.

El 1746-NO8I no contiene un interruptor DIP. Se puede requerir un J4 o un Jumper para seleccionar si el plano trasero SLC será alimentado por 24 voltios de corriente continua (corriente continua) o por una fuente externa,Opcional 24 voltios de potenciaEl chasis SLC 500 se utiliza para suministrar energía a este módulo desde la fuente de alimentación de 5 voltios DC o la fuente de alimentación de 24 voltios DC.esta potencia también suministra el módulo de circuito analógico mientras que el circuito SLC es suministrado por el 5 Volt DC backplane de suministro.

El módulo de salida 1746-NO8I consume una corriente de fondo máxima de 120 mA a 5 voltios DC mientras que a 24 voltios, la corriente continua de este módulo consume 250 mA.apaga todo el sistema de energía.

Cada terminal de este módulo requiere un cable no mayor de 24 AWG y no menor de 14. Su salida tiene un rango de 0 mA hasta aproximadamente 21,5 mA,y su escalación proporcional puede alcanzar (de 0) hasta 32,767.

Con una respuesta de paso de un (1) milisegundo, un tiempo de actualización de 540 microsegundos y una resolución de 16 bits de entrada y 14 bits de salida, este módulo tiene una impedancia de salida de al menos 1 M Ohm.

Para proteger las funciones del módulo, no opere esta unidad en una zona de temperatura inferior o superior a -13 a 140 grados Fahrenheit.esta unidad debe permanecer en una zona de temperatura de aproximadamente -40 a 185 grados Fahrenheit.
