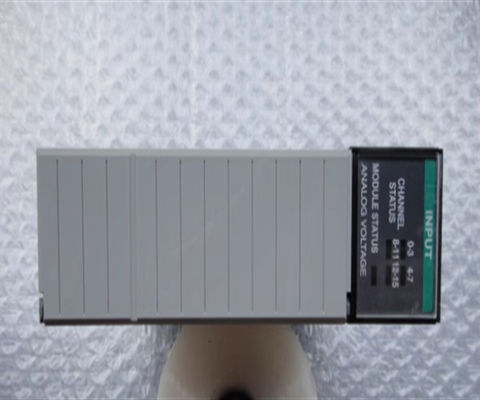

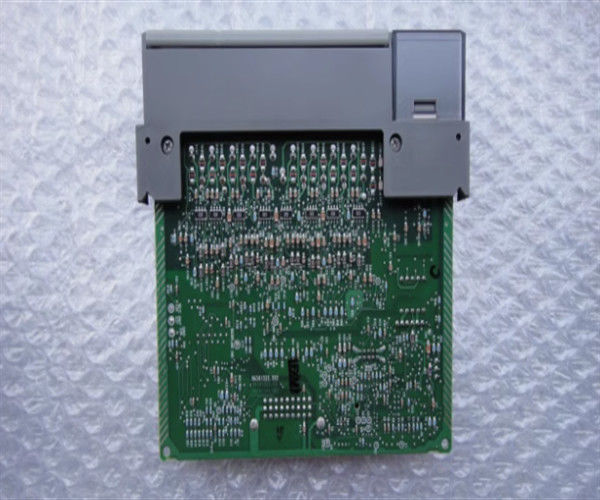

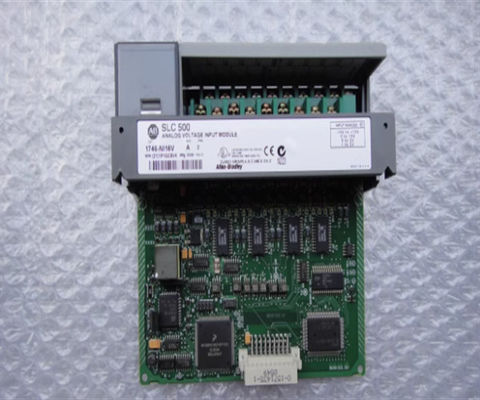

Modulo de entrada analógico de Allen-Bradley 1746-NI16V Modulo de controlador lógico

Descripción de Las demás partidas

El 1746-NI16V es un módulo de entrada analógico de la serie SLC 500 de Allen-Bradley.0 a 10 V de corriente continua.

El 1746-NI16I es un componente que ocupa cualquier ranura disponible del chasis de un SLC 500.a cualquier ranura disponible, excepto la ranura 0 del chasis principal reservada para el controladorEste módulo ocupa una sola ranura del chasis. El chasis principal es el chasis donde se instala el controlador.

Este módulo tiene un terminal reemplazable con el número de pieza 1746-RT25G. También se pueden utilizar cables precableados con este módulo.Estos cables pre cableados son fabricados por Allen-Bradley con una variedad de longitudesEstos cables pre-cableados pueden ser asociados con bloques terminales Allen-Bradley como 1492-AIFM8-3 y 1492-AIFM16-F-3.Los errores causados por el cableado manual pueden eliminarse ya que el sistema de terminación pre cableado presenta una codificación de color adecuada de los cables y un ensamblaje de bloque de terminal fácil de administrar.

Este módulo está incluido en la lista UL, está aprobado por C-UL y cumple con la CE para todas las directivas aplicables.

El Allen Bradley 1746-NI16V es un módulo de entrada analógico de la serie SLC 500.y recibe energía de la fuente de alimentación SLC 500 a través de un plano traseroSu temperatura de funcionamiento es de -25 a 60 grados Celsius (-13 a 140 grados Fahrenheit),mientras que su temperatura de no funcionamiento se encuentra entre -40 a 85 grados Celsius (-40 a 185 grados Fahrenheit). La humedad relativa de este módulo oscila entre el 5% y el 95% sin condensación. Este módulo pertenece a una categoría de voltaje de 10 a +10 Voltios CC. La corriente de plano trasero a 5 Voltios es de 125 mA;con una tensión de 24 voltios, la corriente de este módulo es de 75 mA. El consumo de energía de este módulo es de 2.425 Watts max (0.625 Watts a 5 Volts DC y 1.8 Watts a 24 Volts DC).La extracción o inserción de un módulo mientras una fuente de energía está conectada puede causar un arco eléctricoEl Allen Bradley 1746-NI16V tiene 16 canales de entrada y una resolución de 16 bits.El rango de tensión de modo común de este módulo es +/-10.25 voltios en relación con el terminal común analógico. Su impedancia de entrada es de 20 Ω y su conector AIFM es de 25-pin D-shell.5, 1, 2.5Tiene una deriva de ganancia de 15 ppm/grado Celsius, y la deriva de desplazamiento de entrada de este módulo es de 90 mV/grado Celsius.

Aproximadamente 1746-NI16V

El 1746-NI16V pertenece a la serie de módulos de entrada analógicos Allen-Bradley SLC 500.El módulo de entrada analógico Allen-Bradley 1746-NI16V SLC 500 se comunica con un procesador SLC 500 a través de una interfaz paralela orientada hacia atrásEste módulo recibe su energía eléctrica de la fuente de alimentación central SLC 500 del sistema a través de un plano trasero.El rango de temperatura de funcionamiento aceptable del módulo de entrada analógica Allen-Bradley 1746-NI16V SLC 500 va de -25 grados a 60 grados Celsius o -13 grados a 140 grados FahrenheitSin embargo, el rango de temperatura no operativo va desde -40 grados hasta 85 grados Celsius o -40 grados hasta 185 grados Fahrenheit.

La relación del módulo de entrada analógica Allen-Bradley 1746-NI16V SLC 500 se extiende desde un mínimo de 5% de humedad relativa hasta un máximo de 95% (sin condensación).La corriente del plano trasero a 5 voltios es de 125 miliamperes. A 24 voltios, la corriente de fondo de este módulo es de 75 miliamperes. El consumo de energía de fondo de este módulo es de un máximo de 2.425 vatios. Esto será de 0.625 vatios a 5 voltios de corriente continua y 1.Si el módulo está conectado a una fuente de alimentación, quitarlo o insertarlo puede provocar un arco eléctrico peligroso.Por favor, recuerde desconectar todas las fuentes de energía antes de quitar o insertar este módulo.El módulo de entrada analógica Allen-Bradley 1746-NI16V SLC 500 cuenta con un total de 16 canales de entrada separados y una resolución total de 16 bits.25 voltios en comparación con el terminal común analógico.
