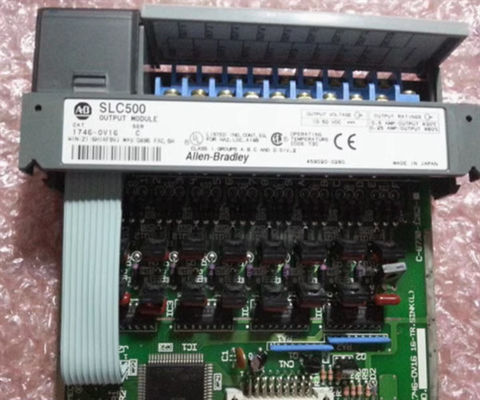

1746-OV16 Allison-Bradley SLC 500 16 canales de salida DC módulo 10-50VDC sumidero

Descripción del 1746-OV16

El 1746-OV16 es un módulo de salida discreto de fabricación Allen-Bradley.Es un módulo de salida de hundimiento que ofrece un rango de voltaje de salida de 10-50VDC con una salida mínima de 24VDCEste módulo se utiliza idealmente para energizar cargas eléctricas de corriente continua, como bobinas de relé, dispositivos de indicación y sondeo.

El 1746-OV16 tiene un consumo de corriente de fondo de 0,270 Amperios a 5VDC con corriente de fuga de estado OFF de 1 mA y corriente de carga mínima de 1 mA también.Cada canal de este módulo de salida tiene un retraso de señal de 0.1 ms para la transición ON a OFF y 1.0 ms para la transición OFF a ON. La corriente de salida continua del módulo por punto es de 0,50 A a 30 °C (86 °F) y 0.25 A a 60 °C, mientras que la corriente de salida continua por módulo es de 8.0 A a 30 °C (86 °F) y 4.0 A a 60 °C (140 °F). Este módulo presenta una caída máxima de voltaje en estado activo de 1.2 V a 0,5 A.

El 1746-OV16 tiene una corriente de sobretensión por punto de 3,0 A durante 10 ms que se puede repetir una vez cada 1 segundo a 30 ° C (86 ° F) y 2 segundos de repetibilidad a 60 ° C (140 ° F).

El 1746-OV16 está instalado en un chasis SLC 500.Viene con un bloque terminal extraíble que está preinstalado en el móduloEste bloque de terminales puede ser retirado del módulo para implementar una actividad de cableado más fácil y rápida.

Es un módulo de salida de 16 canales que es compatible con el sistema SLC 500.El 1746-OV16 tiene un bloque de terminal extraíble que le permite conectar o modificar el cableado en el módulo fácilmenteTiene un consumo de corriente de plano trasero más alto (0.27 A) que los módulos 1746-OV8 y 1746-OVP16.El 1746-OV16 tiene un retraso máximo de señal de 0Tiene una corriente continua por salida y por módulo de 0,5 A y 8 A a 30 °C y 0,25 A y 4 A a 60 °C, respectivamente.El 1746-OV16 tiene una fuga máxima fuera de estado de 1 mA y una caída máxima de voltaje en estado de 1.2V a 0,5 A y 3 A para una corriente de sobretensiones máxima de 10 ms por punto.

El Allen-Bradley 1746-OV16 es un módulo de salida de hundimiento discreto SLC 500. Este módulo tiene dieciséis (16) canales que proporciona un voltaje de salida nominal de 24VDC y un rango de voltaje de salida de 10-50VDC.Tiene un (1) grupo de 16 canales con corriente de retroceso de 0.270 A. Tiene una corriente de salida continua por punto de 0,50 A a 30 °C (86 °F) y 0,25 A a 60 °C (140 °F).

Tamaño estimado del envío de la categoría 1746-OV16
Dimensiones: 5,0" x 2,0" x 6,0"
(por ejemplo, 12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0,3 kg
