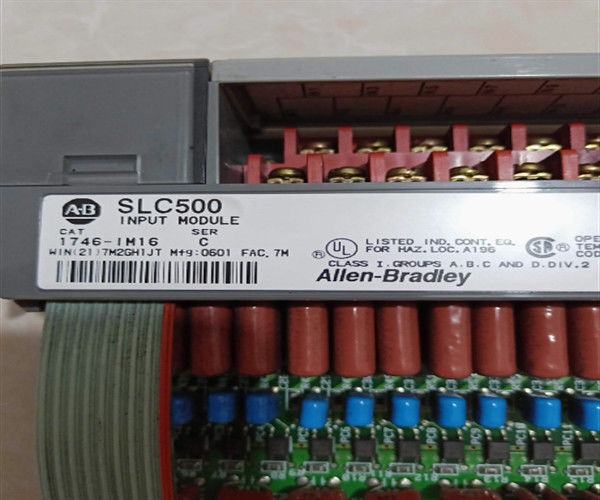

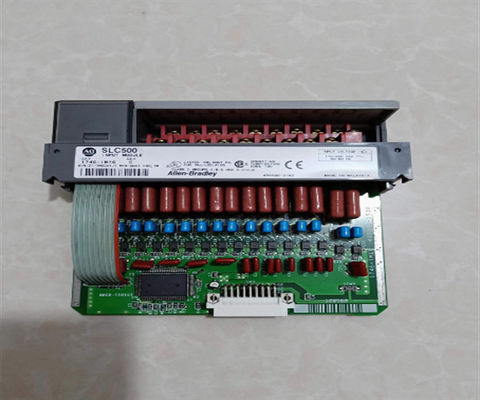

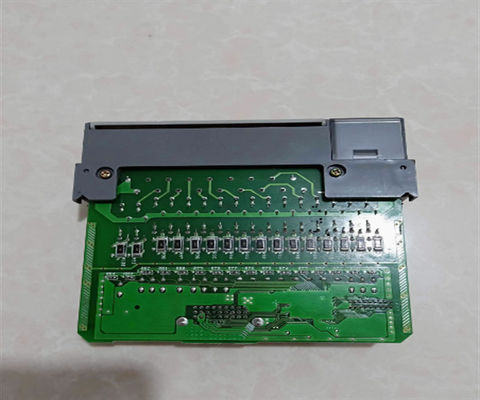

Módulo de entrada Allen-Bradley 1746-IM16 16 ch-DC para controlador programable

Descripción del 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Tiene 16 puntos por común y un voltaje de operación de entrada de 170-265V AC a 47-63Hz.085A a 5 V CC y un retraso de la señal eléctrica de 35 ms para el estado ON y 45 ms para el estado OFF alrededor de sus puntos de entradaTiene una calificación de estado OFF de pérdida de voltaje CA de 50V y corriente máxima de estado OFF de 2mA. El 1746-IM16 tiene una corriente de entrada (nom) de 12mA alrededor de cada punto de entrada y tiene una corriente de sobretensiones máxima de 1.6ATiene una disipación de potencia máxima de 0,35 W en cada punto y el calor total disipado por el módulo es de 6 W.Proporciona aislamiento de voltaje entre los terminales de entrada y la lógica de control probada a 1500V y está clasificada en el estándar NEMA ICS 2-230 para la inmunidad al ruido. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)El 1746-IM16 tiene una resistencia al choque operativo de 30G y puede soportar una vibración operativa de 2.5G a 57-200Hz.

El Allen-Bradley 1746-IM16 es un módulo de entrada SLC 500 AC. Este módulo es específicamente un módulo de entrada discreto, con dieciséis (16) canales de entrada en un solo grupo.Cada canal de este módulo de entrada funciona en un rango de voltaje de entrada de 170-265 Volts AC, 47-63 Hertz con una señal de entrada nominal de 200 / 240 Volts AC.

Este módulo cabe en cualquier chasis SLC 500. Puede instalarse en el bastidor local, donde está instalado el procesador SLC 500; en un bastidor de expansión SLC 500,o como un módulo componente de sistemas distribuidos de E/S en sistemas de control más grandesTiene un consumo de corriente de fondo de 0,085 Amperios @ 5 Voltios DC.Cada canal muestra un retraso de señal de 35 milisegundos para el cambio de estado de OFF a ON y 45 milisegundos para la transición de ON a OFFTiene un voltaje máximo de 50 voltios AC y una corriente máxima de 2 miliamperes.con un valor nominal y capaz de soportar una corriente de entrada máxima de 1.6 Amperios con una duración máxima de 5 milisegundos.

Este módulo se utiliza idealmente para interfacer dispositivos de señalización que entregan 200/240 Volts AC hacia los canales de entrada del módulo. También se puede usar con dispositivos de entrada de CC; sin embargo,se instalará un relé interponedor externo con el voltaje CA suministrado a los contactos del relé interponente.No existe un límite específico para el número de instancias de instalación permitidas para este módulo.Esto depende principalmente del número de entradas / salidas que el procesador host es capaz de acomodar y el tamaño de la memoria incrustada.

El 1746-IM16 es un módulo de entrada de CA de Allen-Bradley que forma parte de la serie SLC-500.y su potencia total es de 6 vatiosEl 1746-IM16 opera con un voltaje de 200-240V AC para la entrada de señal y su voltaje de operación es de 170-265V AC a 47-63Hz.el 1746-IM16 tiene 16 puntos de entrada con 16 puntos por comúnSu corriente de plano trasero es de 0,085A a 5V DC o 0A a 24V DC. Para los retrasos de señal, el 1746-IM16 tiene un máximo de 35ms y 45ms de retrasos de encendido y apagado, respectivamente.

La tensión máxima fuera de estado del 1746-IM16 es de 50V CA, su corriente máxima fuera de estado es de 2mA, y su corriente nominal de entrada es de 12mA a 240V.6A y su tiempo máximo de corriente de entrada es 0.5ms. A pesar de afectar el funcionamiento del módulo de entrada 1746-IM16, se puede utilizar una resistencia de limitación de corriente para minimizar la corriente de entrada.debe ser compatible con el circuito de entrada SLC-500 con corriente de entrada.

El módulo de entrada de CA 1746-IM16 tiene un rango de temperatura de funcionamiento de 0 a 60 °C, un rango de temperatura de almacenamiento de -40 a 85 °C y una humedad de 5 a 95% en un entorno no condensado para el funcionamiento y el almacenamiento.El 1746-IM16 cumple con los estándares ICS 2-230 NEMA para la inmunidad al ruido.El 1746-IM16 tiene una potencia de choque de 30G..
