Descripción deSe trata de las siguientes:

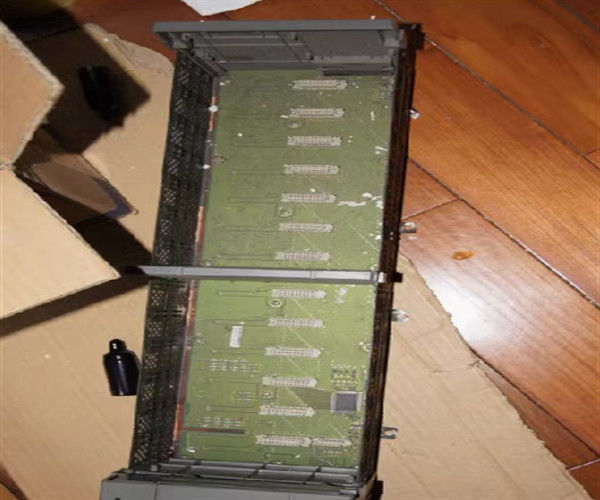

El Allen-Bradley 1746-A13 es un chasis de trece (13) ranuras de la plataforma de controlador lógico programable (PLC) SLC500.Este chasis proporciona conexiones de plano trasero y alojamiento a la Unidad Central de Procesamiento (CPU), I/O, Comunicación y módulos especiales, así como la fuente de alimentación del sistema.
El 1746-A13 está provisto de ocho (8) pestañas de montaje, utilizadas para el montaje directo del panel del chasis al subpanel del gabinete.los tornillos adecuados son el tornillo Phillips M4 o M5 (# 10 o # 12). El espacio libre recomendado para el montaje es de un mínimo de 15,3 cm (6,0 pulgadas) para el espacio libre superior y un mínimo de > 10,2 cm (4,0 pulgadas) de espacio libre lateral.El espacio mínimo es de 7.7 a 10.2 cm (3.0 a 4.0 pulgadas).
Las dimensiones físicas del 1746-A13 ¢ son 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 pulgadas) y pesa 1,9 kg (4,2 libras).El circuito electrónico que aloja las conexiones de plano trasero es capaz de proporcionar una corriente máxima de plano trasero de 10A @ 5.1 VDC y 2.88 A @ 24VDC. Este chasis está diseñado para funcionar en un entorno con un rango de temperatura de 0°C a +60°C (+32°F a +140°F).el chasis 1746-A13 de repuesto podrá conservarse en un espacio de almacenamiento adecuado con un rango de temperatura de -40°C a +85°C (-40°F a +185°F) y una humedad relativa del 5-95%;, sin condensar.
El 1746-A13 es un equipo de control industrial de la UL, certificado para los EE.UU. y Canadá, un dispositivo compatible con el CE y compatible con la Ley de Radiocomunicaciones de Australia.Es adecuado para su instalación en un entorno identificado como de clase I, División 2, Grupos A, B, C, D, o sólo en lugares no peligrosos.
Especificaciones técnicas para 1746-A13
| Fabricante |
Automatización de Rockwell |
| Peso |
1.9 kg (4,2 libras) |
| El montaje |
Montaje del panel |
| Serie |
SLC 500 |
| Número de la parte/número del catálogo. |
Se trata de las siguientes: |
| Marca del producto |
- ¿ Por qué no? |
| Tipo de módulo |
El chasis |
| Número de ranuras |
Trece (13) espacios |
| Corriente en el plano de fondo |
5.1V dc @ 10A; 24V dc @ 2.88A |
| Las dimensiones físicas |
50.2 x 17.1 x 14.5 cm (20.1 x 6.8 x 5.8 pulgadas) |
| No. de las pestañas de montaje |
Ocho (8) |
| Temperatura de funcionamiento |
La temperatura máxima de la zona de ensamblaje es de 0 °C a + 60 °C (+ 32 °F a + 140 °F) |
| Temperatura de almacenamiento |
-40°C a +85°C (-40°F a +185°F) |
| Humedad relativa |
5 a 95% (sin condensación) |
| Aplazamiento de montaje |
Desnivel superior: > 15,3 cm (6,0 pulgadas) Desnivel lateral: > 10,2 cm (4,0 pulgadas) |
| Tipo de hardware |
Chasis de entrada y salida |
| Las ranuras |
13 |
| Las dimensiones |
6.73 x 19.78 x 5.71 pulgadas |
| UPC |
10662468415344 |
El Allen-Bradley 1746-A13 es un chasis SLC500. Tiene trece (13) ranuras, que proporcionan conexiones de plano trasero y alojamiento a los módulos de controlador lógico programable (PLC) SLC500.Este chasis tiene ocho (8) pestañas de montaje e instalado directamente en un subpanel de la carcasaEste chasis tiene dimensiones físicas de 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 pulgadas) y pesa 1,9 kg (4,2 libras).
Tamaño estimado del envío de lasSe trata de las siguientes:
Las dimensiones son de 6,0" x 6,0" x 20,0"
(de 15,2 cm por 15,2 cm por 50,8 cm)
Peso: 4 kilos
Código arancelario: 8537109070
