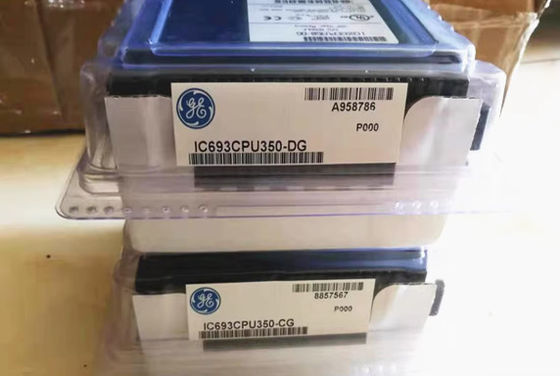

IC693CPU350. GE. Controller de módulos de sistema de entrada y salida, programable.

Descripción del producto del IC693CPU350

El GE Fanuc IC693CPU350 es un módulo de procesador de la serie 90-30. Este módulo es un módulo de CPU 363 con ancho de ranura única, velocidad del procesador de 25 MHz con una velocidad de escaneo típica de 0.22 ms por 1K de lógica para contactos booleanosTiene una memoria de usuario integrada de 32KB. Este controlador utiliza el puerto de comunicación RS485 integrado instalado en la fuente de alimentación.

El IC693CPU350 es un controlador de la serie 90-30 de GE Fanuc.con un módulo de una sola ranura de ancho y con capacidad para controlar hasta ocho (8) placas base, incluida la placa base local donde está instalada la CPU.

El IC693CPU350 está diseñado con una memoria de usuario no configurable de 32K bytes. Hasta 2048 palabras de entrada discreta, 2048 palabras de salida discreta, 2048 palabras de entrada analógica y 512 palabras de salida analógica.Esta densidad de conteo de E/S califica a este controlador para ser instalado en aplicaciones medianas a grandes.

El IC693CPU350 no tiene un puerto de comunicación. Este controlador utiliza el puerto de comunicación instalado en la fuente de alimentación que es una interfaz de comunicación RS485,que permite la conexión a una estación de trabajo de programaciónEste puerto es compatible con los protocolos SNP/SNP-X.

El IC693CPU350 se configura utilizando una variedad de opciones.VersaPro y CIMPLICITY Edición de máquina Lógica Aplicaciones de software para desarrolladores. Además, los Programadores de mano heredados (HHP) se pueden utilizar para escribir programas en este controlador.

El IC693CPU350 tiene un procesador interno que es el 80386EX con una velocidad de escaneo típica de 0,22 milisegundos por 1K de lógica para contactos booleanos y una velocidad de procesamiento de 25 MHz.Este controlador admite la capacidad de Obstrucción, se interrumpe a través de la función de subrutina periódica, la compatibilidad PCM / CCM y las matemáticas de coma flotante.Los protocolos de comunicación opcionales con la instalación de módulos de comunicación complementarios soportados por el IC693CPU350 son Ethernet, FIP, Profibus, módulos de opción GBC, GCM y GCM+.

La CPU IC693CPU350 es un módulo de CPU de una sola ranura.La CPU IC693CPU350 requiere 670 miliamperios de entrada de corriente y 5 voltios de voltaje continuo. La velocidad de escaneo típica para el módulo de CPU es de 0,22 milisegundos por 1 KB de lógica. La memoria de programa de usuario máxima es de 32 KB.Los puntos de entrada discretos tienen capacidades de 2048 palabras y los puntos de salida discretos también tienen capacidades de 2048 palabras. La memoria global discreta es de 1280 bits. La memoria de registro es de 9999 palabras. Las entradas analógicas y las salidas analógicas tienen un valor de 2048 palabras y 512 palabras, respectivamente.Los registros del sistema son 28 palabras.La CPU IC693CPU350 admite más de 2000 temporizadores y contadores.Hay un puerto serie integrado en la CPU IC693CPU350 que admite los protocolos de esclavo SNP/SNPXEl puerto serial requiere un módulo PCM para el soporte maestro RTU y un módulo CMM para el soporte maestro SNP/SNP-X, protocolo esclavo RTU o CCM.Tanto la memoria flash como la RAM están disponibles en la CPU IC693CPU350La CPU IC693CPU350 también admite operaciones matemáticas de punto flotante. El rango de temperatura de trabajo para la CPU IC693CPU350 es de 0 a 60 grados Celsius.

El módulo de CPU IC693CPU350 es un producto de GE Fanuc Automation y se fabrica como miembro de la línea de productos Serie 90-30.Tiene un procesador con una velocidad de 25 Megahertz y puede funcionar como una CPU integrada o modular para los PLC de la Serie 90-30Para los sistemas embebidos, la placa base PLC tiene un módulo de CPU incorporado para ayudar a permitir ahorros de costos.Los sistemas modulares de PLC vienen con la CPU como un módulo de procesador enchufable separadoEl módulo de CPU GE Fanuc IC693CPU350 es un módulo de CPU de una sola ranura con 8 placas base para cada sistema y estas placas base incluyen la placa base de la CPU junto con otras 7 placas base remotas o de expansión.El módulo de CPU opera con una corriente de 670 miliamperios y un voltaje de entrada de 5 Voltios CC. Tiene una velocidad de escaneo típica de 0,22 milisegundos/1 KB de lógica.

El módulo de CPU IC693CPU350 tiene una capacidad de memoria de programa de usuario de 32 KB como máximo,con puntos de entrada discretos que tengan 2048 palabras de capacidad de almacenamiento y puntos de salida discretos que tengan 2048 palabras de capacidad de almacenamientoEl módulo de CPU IC693CPU350 tiene una capacidad de memoria global discreta de 1280 bits y una capacidad de memoria de registro de 9999 palabras.las salidas analógicas tienen un valor de 512 palabrasEl módulo de CPU GE Fanuc IC693CPU350 tiene soporte para más de 2000 temporizadores y contadores. Además, este módulo también tiene soporte para los registros de turno.Tiene un puerto serie integrado que admite los protocolos SNPX/SNP slaveFunciona en un rango de temperatura de 0 a 60 grados Celsius.
