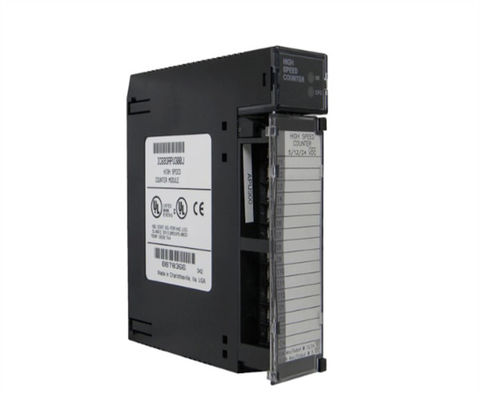

IC693APU300 Contador de alta velocidad (HSC) Módulo producto de automatización GE

Descripción del producto de IC693APU300

El IC693APU300 es un módulo de contador de alta velocidad (HSC) que pertenece a la Plataforma PLC Serie 90-30, que anteriormente es producida por GE Fanuc Automation, sin embargo, recientemente adquirida por Emerson Automation.Este módulo HSC está especialmente diseñado para su uso en una variedad de procesos, pero no se limita al medidor de flujo de la turbinaPara las aplicaciones de medición, la medición de velocidad, manejo de materiales, control de movimiento y control de procesos.Este módulo HSC puede utilizarse para generar el material total suministrado o recibido que puede ser una referencia de facturación y pago o simplemente para el control del consumo y la eficiencia de operaciónPara el control de movimiento, este módulo se puede utilizar para emparejar con codificadores, aceptando alta velocidad,señales de voltaje de bajo nivel que representan la posición o la cantidad de movimiento que ha recorrido la carga, que pueden ser una referencia de controlEn las aplicaciones de manipulación de materiales, este módulo se puede utilizar para contar rápidamente los productos para implementar una clasificación precisa de los materiales y bienes producidos.el módulo puede utilizarse para medir variables de proceso de alta velocidad, tales como las captadoras de velocidad magnéticasEl IC693APU300 cuenta con doce (12) entradas lógicas positivas, que operan a voltajes de señal de 5VDC o 10-30 VDC.También tiene cuatro (4) salidas de lógica positiva que generan 500 mA a 10-30 VDC o 20 mA a 4Este módulo de contador de alta velocidad tiene una velocidad de conteo máxima de 200 kHz y acepta una frecuencia de conmutación de señal de hasta 8 kHz.Este módulo se clasifica como un módulo de opción por lo tanto, puede instalarse en cualquier ranura de E/S disponible de las placas base de la serie 90-30.

El módulo de contador de alta velocidad GE IC693APU300 es un módulo de contador de ranura única de GE Fanuc. Es adecuado para su uso en aplicaciones como medidor de flujo de turbina, prueba de medidor, medición de velocidad,Manejo de materialesEl principal beneficio de este módulo de contador es que es capaz de procesar impulsos de señal rápidos que están calificados a una frecuencia de hasta 80 kilohertz.Este módulo de contador de alta velocidad puede detectar entradas y salidas, así como contar las respuestas de entrada y salida sin comunicarse con la CPUEl módulo de contador de alta velocidad IC693APU300 puede contar hacia arriba y hacia abajo y puede contar la diferencia entre 2 valores cambiantes.Para indicar el estado de funcionamiento y el estado de los parámetros de configuración, el módulo tiene 2 LEDs verdes en su cara superior.

El módulo de contador de alta velocidad IC693APU300 se puede organizar para tener 4 contadores simples independientes idénticos, 1 contador complejo y 2 contadores complejos independientes idénticos.Algunas de las características de este módulo de contador de alta velocidad incluyen recuentos por registro basado en el tiempo para cada contadorLa energía para el módulo se obtiene del bus de 5 voltios de corriente continua del plano trasero del PLC.El módulo de contador de alta velocidad IC693APU300 se puede instalar en cualquier placa base de la serie 90-30. Nunca instale este módulo en un recinto al que solo se pueda acceder con herramientas. Este módulo no puede ser retirado o reemplazado sin apagar correctamente el PLC.Se puede configurar mediante el Logicmaster 90-30/20, Programador portátil, desarrollador de lógica-PLC, o el software VersaPro.Este módulo se puede utilizar en aplicaciones industriales que tienen velocidades de entrada de pulso que exceden la capacidad de entrada del PLC, como el medidor de prueba, manipulación de materiales, medición de velocidad, control de movimiento y aplicaciones de medidores de flujo de turbinas.

Especificaciones técnicas de IC693APU300

El módulo de contador IC693APU300 de GE Fanuc es un módulo de contador de alta velocidad.Puede utilizarse como parte de un PLC de la serie 90-30Este módulo de contador de alta velocidad viene con 12 entradas que son todas entradas lógicas positivas, y también tiene 4 salidas que son todas salidas lógicas positivas.el módulo de contador de alta velocidad IC693APU300 consumirá aproximadamente 250 miliamperios de corriente a una tensión nominal de 5 Voltios CCLa velocidad mínima de conteo que este módulo puede operar es de 20 kilohertz, mientras que la velocidad máxima de conteo que soporta es de 80 kilohertz.El módulo de contador de alta velocidad IC693APU300 es ideal para aplicaciones en PLC donde las velocidades de entrada de pulso que reciben los PLC son más altas de lo que el PLC está calificado para manejar por sí solo.

El módulo de contador de alta velocidad GE Fanuc Serie 90-30 IC693APU300 no necesita comunicarse con la CPU en el PLC para funcionar.Puede detectar todas las entradas y salidas y contar todas las respuestas de entrada y salida independientemente de la CPULos usuarios pueden configurar el módulo de contador de alta velocidad IC693APU300 con una variedad de software diferentes.el software PLC Logic Developer, el software de Programador de mano, y el software Logicmaster 90-30/20.Las conexiones en el módulo de contador de alta velocidad IC693APU300 siempre deben realizarse con alambre de cobre que esté calificado para al menos 90 grados CelsiusEl módulo también debe instalarse en un recinto de protección.
