Allen Bradley 1786-RPFS ControlNet Anillo de fibra de medio repetidor

Descripción de 1786-RPFS (en inglés)

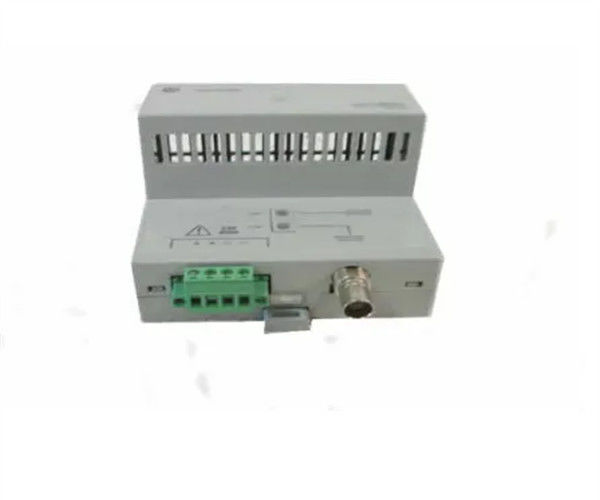

El Allen-Bradley 1786-RPFS ControlNet Repeater es un módulo de fibra que pertenece a la serie de Allen-Bradley 1786 Repeaters.Tiene dos niveles., con cada uno formando una forma rectangular.El lado del nivel superior tiene el ventilador de enfriamiento del dispositivo con un espacio predeterminado para permitir la ventilación mientras que el nombre de la marca está escrito en la parte superior del dispositivoLa parte superior del primer nivel tiene un uso ilustrativo del repetidor. La parte frontal del nivel inferior tiene las llaves principales de control y operación.Con excepción del puerto de conexión principal de metal, hay otros seis puertos con otras partes cuidadosamente dispuestas uno al lado del otro.

Además, el moderno repetidor 1786-RPFS y el módulo de fibra de corta distancia tienen una clasificación de distancia de 0 a 300 m, que es típica de los repetidores normales.Esto hace que funcione de manera óptima en la extensión de redes y la conversión de medios de red.Además, tanto los módulos como los adaptadores tienen indicadores de doble estado que pueden interpretarse fácilmente durante las operaciones;indica si los datos que se procesan y recuperan están libres de errores o noEsto ayuda a los usuarios a tomar decisiones informadas. Además, el 1786-RPFS ControlNet Repeater utiliza el tipo de fibra de sílice de revestimiento duro (HSC) de 200/230 micras. Es más compatible con un adaptador RPA / B.A través de este adaptador, el 1786-RPFS ControlNet Repeater genera una potencia de entrada de 5V DC. Esto es apoyado por expertos con una toma de corriente de 300 mA en el plano trasero.el Repetidor ControlNet de 1786-RPFS tiene una longitud de onda de operación de fibra roja de 650 nmSe admite con niveles de atenuación de 4,2 dB.

Aproximadamente 1786-RPFS

El módulo de repetidor 1786-RPFS es un módulo de repetidor de fibra de corta distancia fabricado por Allen-Bradley.También se usa para crear una estrella.Este módulo de corta distancia es alimentado con una fuente de voltaje de 24 voltios DC.Se conecta 2 productos ControlNet con un enlace de fibraEl módulo repetidor 1786-RPFS puede funcionar correctamente a una distancia de hasta 300 metros entre 2 módulos de ControlNet.Este módulo de repetidor también tiene aislamiento del suelo entre los nodos y es menos afectado por el ruido que otros módulos de repetidor.

Los módulos de repetidor 1786-RPFS comprenden diferentes componentes.Un conector de plano trasero está presente en el lado izquierdo del módulo y hay indicadores LED en la parte superior para transmitir información sobre el canal 1 y el canal 2También se incluye una pestaña de bloqueo de módulos junto con los puertos de fibra de canal 1 y canal 2.El módulo del repetidor 1786-RPFS es alimentado con 300 miliamperios de corriente y 5 Volts DC de voltaje máximoEl módulo consume una potencia total de 1,5 Watts. El repetidor utiliza fibra HCS tipo 200/230 y admite una velocidad de comunicación de 5 Mbps.El rango de temperatura de la fibra debe estar entre -20 y 80 grados CelsiusEl radio de curvatura de la fibra es de 1,5 pulgadas durante la instalación y 0,4 pulgadas durante el funcionamiento.La fibra tiene una longitud de onda de funcionamiento de 650 nm y la potencia del transmisor es superior a 5 mW/mm2.
