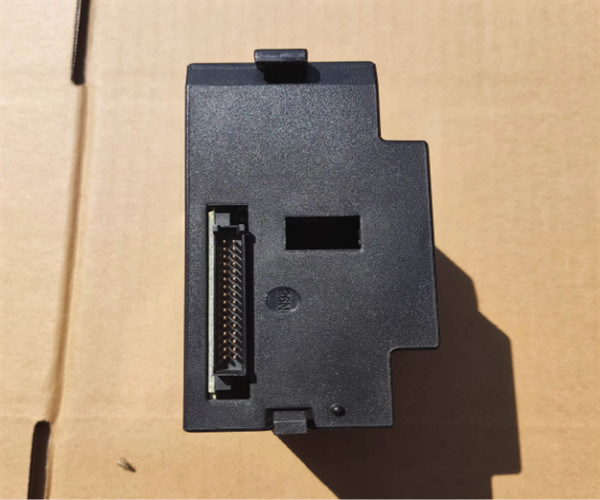

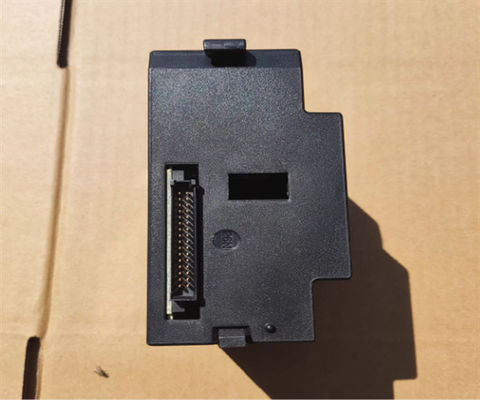

Modulo de salida GE-Emerson IC693MDL732 12/24 VDC de nueva fabricación

Descripción del producto IC693MDL732

Este módulo está diseñado para el sistema PLC de la serie 90-30 y proporciona 8 puntos de salida agrupados entre sí.Esto significa que proporciona corriente a las cargas del bus de potencia común o positivo del usuario.El dispositivo conectado (como arrancadores de motor, solenoides o indicadores) se coloca entre el bus de potencia negativa y la salida del módulo.La energía para el funcionamiento de estos dispositivos debe provenir de una fuente de alimentación externa proporcionada por el usuario.



Características clave de IC693MDL732:

8 salidas, todas agrupadas con un terminal de salida de potencia común.
Funciona con lógica positiva, lo que significa que proporciona corriente a las cargas.
Compatible con arrancadores de motores, magnetos, indicadores y otros dispositivos suministrados por el usuario.
Requiere una fuente de alimentación suministrada por el usuario para operar los dispositivos de campo.



Indicadores LED:

Los LED verdes situados en la parte superior del módulo proporcionan el estado ON/OFF de cada punto de salida.
La fila superior de los LED está etiquetada de A1 a A8, representando los puntos 1 a 8.
Este módulo no tiene ningún fusible.
Se coloca un inserto entre la superficie interior y exterior de la puerta con bisagras para cables de circuito e identificación.



Detalles técnicos de IC693MDL732:

Voltagem nominal: 12/24 voltios de corriente continua.
Variación de tensión de salida: 12 a 24 voltios CC (+ 20%, -15%).
Aislamiento: 1500 voltios entre el lado del campo y el lado lógico.
Corriente de salida:
0.5 amperios como máximo por punto de salida.
2 amperios como máximo por común.
Corriente de entrada: máximo de 4,78 amperios durante 10 ms.
Disminución de la tensión de salida: máximo 1 volt.
Se aplicará una presión de 1 kPa.
Tiempo de respuesta de encendido/apagado: Máximo de 2 ms tanto para los estados encendido como para los estados apagado.
