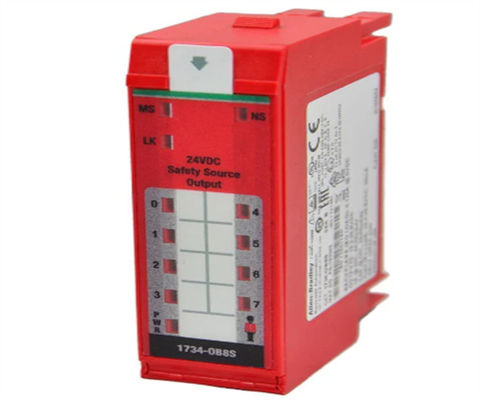

1734-OB8S Módulo de salida de abastecimiento de seguridad de 8 canales del punto de entrada/salida Allen-Bradley

Descripción del 1734-OB8S

El módulo de salida de seguridad Allen-Bradley 1734-OB8S POINT tiene salidas de estado sólido y viene en 2 series (A y B). Tiene un modo de doble canal que controlará cualquier redundancia utilizando 2 señales de salida.La serie Allen-Bradley 1734-OB8S tiene ocho (8) salidas de suministro de corriente por móduloLa salida 1734-OB8S tiene una corriente de salida de 1A por canal. Su ancho de pulso es de 475 micro/s con un período de pulso de 575 milisegundos. Tiene un límite máximo de capacidad de campo por salida de 950 nF.Su caída de voltaje alcanza 0El 1734-OB8S tiene detección de cortocircuito con una categoría de detección de fallas cortas, altas, bajas y de circuito cruzado.El cortocircuito está protegido electrónicamente y su salida puede agregar una corriente de 8A.

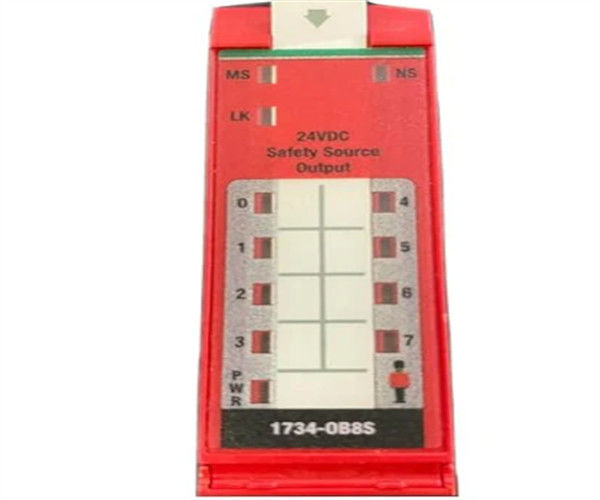

El tiempo de reacción de la 1734-OB8S es de hasta 6,2 milisegundos y su corriente punto-bus alcanza hasta 190 mA. Su disipación de energía es de 4,5 vatios máximo y 3,02 vatios típicos.Tiene una disipación térmica de 15.38 BTU/hora. Su voltaje de aislamiento es de 50 Voltios continuos con aislamiento básico entre el lado del campo y el sistema. No hay aislamiento entre canales individuales.El 1734-OB8S ha sido probado a 707 Voltios DC durante 60 segundosTiene un bus de potencia con un voltaje nominal de 24 voltios y un rango de voltaje de 19,2 a 28,8 voltios. Cuando no hay carga, tiene una corriente de 75 mA.Viene con una variedad de luces indicadoras, 1 amarillo para el estado de bloqueo, 1 verde/amarillo para el estado de alimentación y 8 E/S para el canal.El tamaño del cableado y el par del bloque terminal solo pueden determinarse mediante un bloque terminal instaladoLa 1734-OB8S tiene dimensiones de 77 x 25 x 55 milímetros.

El 1734-OB8S tiene una corriente de bus de potencia máxima de 50 mA cuando no está conectado.la temperatura de funcionamiento es de -20 a 55 grados centígrados y la temperatura de almacenamiento es de -40 a 85 grados centígradosTiene una humedad relativa del 5 al 95% no condensante, una vibración de 5 G a 500 Hertz, un choque de funcionamiento de 30 G y un choque de no funcionamiento de 50 G. Cumple los siguientes requisitos:Categoría 4. Este módulo de seguridad es compatible con GuardLogix, Compact GuardLogix, y controladores SmartGuard.La herramienta de programación GuardLogix y la aplicación Logix Designer son las mejores para configurar el módulo de salida de seguridad 1734-OB8S POINTEl 1734-OB8S es un módulo Allen-Bradley que pertenece al módulo de seguridad POINT Guard IO.Este módulo dispone de salidas de estado sólido capaces de funcionar en modo de canal único o de doble canal.

El modo de un solo canal utiliza una señal de salida para proporcionar el control. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestEl modo de un solo canal 1734-OB8S está aprobado para su uso en aplicaciones de seguridad con tiempos de seguridad de proceso no inferiores a 600 ms.También puede utilizarse en aplicaciones con tasas de demanda no superiores a 1 demanda por minuto..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

Las salidas de seguridad 1734-OB8S son capaces de ser probadas por pulso para detectar cortocircuitos de cableado de campo.

Cuando el módulo haya detectado un fallo, las salidas se apagan y permanecerán apagadas hasta que el módulo se haya recuperado del fallo detectado.La causa del error debe eliminarse., ordena a la salida de seguridad que cambie al estado seguro o que expire el tiempo de error de salida. La recuperación de fallas del módulo se ajusta una vez que se apaga la luz RED del indicador.

Especificaciones técnicas para 1734-OB8S
