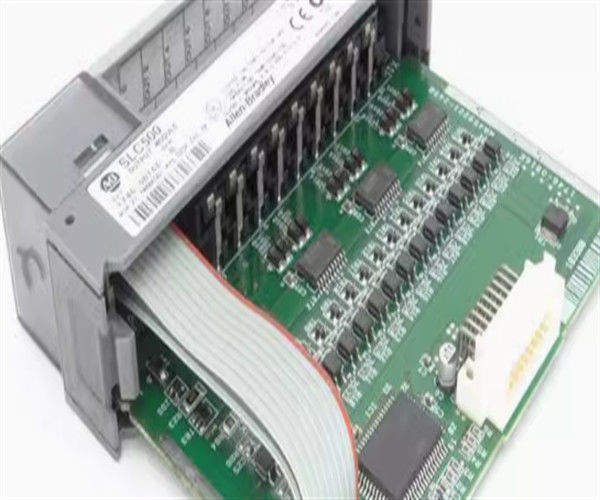

1746-BTM. Allen-Bradley SLC 500 Barril Módulo de control de temperatura

Descripción de 1746-BTM

El Allen Bradley 1746-BTM es un módulo de control de temperatura de barril para el sistema SLC 500.Es un módulo inteligente de E/S que acoge 4 zonas de circuitos PID de calor/frío afinados automáticamente para aplicaciones de control de temperatura. Cada una de sus 4 entradas analógicas funciona como la variable controlada (C) para un bucle PID. Para cada uno de los bucles, se realiza un algoritmo de proceso asistido por sintonización (TAP) y un algoritmo PID en el módulo;la salida de la variable manipulada (M) de cada bucle, ya sea como un valor numérico o como una señal de salida proporcional al tiempo (TPO), se envía desde el módulo a la tabla de datos del procesador SLC.Una lógica de escalera puede enviar la señal TPO a un módulo de salida digital o el valor numérico M a un módulo de salida analógica para cerrar el bucle.

El 1746-BTM tiene 4 entradas aisladas de plano trasero y de canal a canal con una carga de corriente de plano trasero de 110 mA a 5 Volts y 85 mA a 24 Volts.Sus entradas analógicas de termopares con voltaje de entrada son de -50 a 50 mV y -100 a 100 mVSu proceso de conversión A/D utiliza modulación Sigma-Delta, y tiene una resolución de 16 bits y un formato de datos enteros de 16 bits..Para la conexión, se puede utilizar un módulo de E/S 1746-RT32. Esta unidad utiliza una sola ranura para su instalación en un chasis SLC 500 y proporciona autocalibración,ajuste automático de los circuitos PID (optimizado para ajustar los circuitos de control de temperatura del barril)Es compatible con todos los procesadores SLC 500 excepto el procesador SLC 5/01.

El Allen-Bradley 1746-BTM es un módulo de control de temperatura de barril que se utiliza en la implementación de aplicaciones de control de temperatura de circuito cerrado.

Este módulo está diseñado para proporcionar cuatro (4) bucles proporcionales-integral-derivados (PID).Los tipos de termopares admitidos de este módulo son los termopares de tipo J y K.

El módulo tiene una respuesta configurable e inteligente cuando se detecta una entrada de sensor rota.Fuerza CV a la salida manual en % o ajuste no válidoLa decisión de la respuesta de interrupción TC debe basarse en el proceso de estado seguro durante errores o en la posición de seguridad.el módulo de control de temperatura del barril soporta la configuración de la alarma de bucle activando la alarma WORD y Bits apropiada.

El modo de control del barril de este módulo también es seleccionable.Utilice el control del barril para aplicaciones que requieran sólo control de calor o alternar calefacción / refrigeración. Utilizar el control sin barril para aplicaciones que requieren sólo calor, sólo enfriamiento o acciones de control de calor y enfriamiento.

Al igual que los controladores PID, este módulo está equipado con registros para ajustar el circuito de control de temperatura.Este módulo admite la función Autotune, así como CV High y Low limiting o más popularmente conocido como clampingEsta configuración es un excelente ajuste para evitar que el CV vaya tanto al 0% como al 100%.la salida PID puede configurarse para mantenerse dentro de una desviación controlada y aumentar el tiempo de respuesta del controlador.

El Allen-Bradley 1746-BTM es un módulo de control de temperatura de barril SLC 500.Este módulo es compatible con cualquier procesador SLC 500 excepto SLC 5/01.
