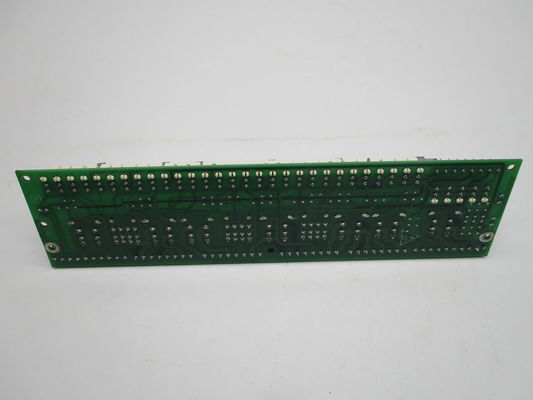

Panel de interfaz auxiliar DS200RTBAG2A de General Electric

Descripción del producto:DS200RTBAG2A

1. • Diseño de la placa y conectores
     • El DS200RTBAG2A es una placa de circuito impreso diseñada con un diseño que acomode sus diversos componentes.Tiene un conector de 16 pines (RPL) y un conector de 2 pines (OPT PL) que son cruciales para su conexión de entrada y salida (I / O) a la placa LTBAEstos conectores se colocan estratégicamente para garantizar un cableado fácil y confiable, lo que permite una transferencia de señal eficiente entre diferentes placas del sistema.La configuración de pin-out de estos conectores está diseñada para soportar funciones específicas como el suministro de energía, entrada de señal y salida, que son esenciales para el correcto funcionamiento de las funciones basadas en relevos de la placa.

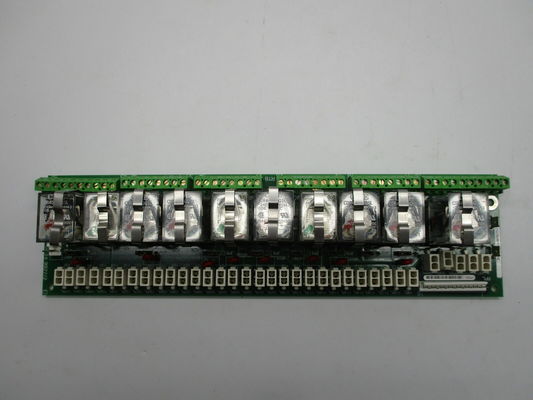

   • Configuración del relé
     • El tablero está equipado con diez relés, que se dividen en dos tipos: DPDT (doble - polo doble - lanzamiento) y 4PDT (cuatro - polo doble - lanzamiento).cada uno con dos contactos de tipo CEstos contactos tienen un valor de contacto de 10A, lo que significa que pueden manejar una carga de corriente relativamente alta. El voltaje de bobina de estos relés es de 110VDC, y se encuentran entre K20 - K26.Los otros tres relés son del tipo 4PDT, con cada relé con cuatro contactos y una potencia de contacto de 1A. El voltaje de la bobina para estos relé 4PDT también es de 110VDC.Esta combinación de diferentes tipos y configuraciones de relés proporciona flexibilidad en términos de los tipos de circuitos y señales que se pueden controlar y cambiar.
   • Mecanismos de protección
     • Todos los relés de a bordo están protegidos por varistores de óxido metálico (MOV) de 130 VAC. Estos MOV desempeñan un papel crítico en la protección de los relés de los aumentos de voltaje y los sobrevoltados transitorios.En un entorno industrialLos MOV actúan como una primera línea de defensa, ya que los sistemas eléctricos están sujetos a fluctuaciones de potencia, rayos y otras fuentes de interferencia eléctrica.absorber el exceso de voltaje y evitar daños a los componentes sensibles del reléEsta protección ayuda a garantizar la fiabilidad y estabilidad a largo plazo de las funciones de control basadas en relevos del DS200RTBAG2A.
2. Función - Características específicas
   • Especificaciones de potencia y voltaje
     • El DS200RTBAG2A funciona a un voltaje de trabajo de 220V y tiene una frecuencia de salida de 51.Los requisitos específicos de voltaje y frecuencia están diseñados para coincidir con los estándares de suministro de energía de muchos entornos industrialesEl voltaje de funcionamiento de 220 V proporciona la potencia necesaria para accionar los relés y otros componentes de la placa.La frecuencia de salida de 51 está probablemente relacionada con el procesamiento interno o las características eléctricas de las señales que se generan o procesan.Estas especificaciones aseguran que la placa pueda funcionar correctamente en el contexto del sistema eléctrico general del que forma parte.
   • Capacidad de comunicación
     • La tarjeta tiene una comunicación de soporte de usuario integrada en Ethernet, lo que le permite conectarse a otros dispositivos y sistemas a través de una red Ethernet.Apoya SRTP (Protocolo de transporte seguro en tiempo real) y los protocolos de aplicación Modbus TCP/IPEl soporte de SRTP proporciona una forma segura de transmitir datos en tiempo real, lo cual es crucial para aplicaciones donde la integridad de los datos y la privacidad son importantes.El soporte Modbus TCP/IP permite una integración perfecta con una amplia gama de sistemas de control industriales que utilizan el protocolo Modbus para la comunicaciónEsta funcionalidad de comunicación permite al DS200RTBAG2A intercambiar información como actualizaciones de estado, comandos de control y datos de sensores con otros componentes del sistema.
   • Características de programación y procesamiento
     • El DS200RTBAG2A ofrece una capacidad de procesamiento expandible, lo que significa que los usuarios pueden construir sistemas más potentes sin necesidad de cambiar el software.Es programable a través de Proficy Logic Developer PLC Machine EditionEste software proporciona un entorno fácil de usar para programar el tablero. Los lenguajes de programación compatibles incluyen Diagrama de escaleras (LDI), Lista de instrucciones (IL), Texto estructurado (ST),y Bloque CEstos lenguajes ofrecen diferentes paradigmas de programación, lo que permite a los programadores con diferentes antecedentes y preferencias para desarrollar la lógica de control personalizado para el tablero.El lenguaje de Diagrama de Escalera es intuitivo para aquellos familiarizados con los diagramas lógicos de relé tradicionales, mientras que el lenguaje de texto estructurado es más adecuado para la programación algorítmica compleja.

Características:DS200RTBAG2A

• • Tipos y calificaciones de relés versátiles
    • La presencia de dos tipos de relés, DPDT y 4PDT, proporciona flexibilidad en la configuración del circuito.Los siete relés DPDT con 10A de contacto son adecuados para manejar aplicaciones de alta corriente como circuitos de conmutación de energíaPor ejemplo, se pueden utilizar para controlar el suministro de energía a motores de alta tensión o equipos industriales a gran escala.Los tres relés 4PDT con calificación de contacto 1A son más adecuados para aplicaciones donde se deben cambiar o enrutar múltiples señales de baja potencia, como en un circuito de panel de control para luces indicadoras o actuadores de pequeña escala.
    • El voltaje de bobina de 110VDC para todos los relés garantiza un funcionamiento constante y confiable, permite un consumo de energía eficiente y permite que los relés respondan rápidamente a las señales de control.Este voltaje de bobina es un valor estándar que simplifica los requisitos de suministro de energía y la compatibilidad con otros componentes del sistema.
  • Protección del relé
    • El uso de varistores de óxido metálico (MOV) de 130 VAC para proteger todos los relés es una característica significativa.En un entorno industrial con frecuentes fluctuaciones de potencia y ruido eléctrico, esta protección es esencial, ya que prolonga la vida útil de los relés y reduce la probabilidad de averías del sistema relacionadas con el fallo del relé.en una planta con maquinaria a gran escala que puede causar perturbaciones en las líneas eléctricas, los relés protegidos por MOV pueden seguir funcionando sin problemas.
• Comunicación - Características relacionadas
  • Comunicación basada en Ethernet
    • La comunicación de soporte al usuario integrada en Ethernet es una característica clave que permite al DS200RTBAG2A conectarse a una amplia gama de dispositivos y sistemas en una red industrial.Ethernet es un estándar de comunicación de alta velocidad ampliamente utilizado, lo que permite una transferencia de datos eficiente a largas distancias y en topologías de red complejas. This connection can be used to integrate the board into a plant - wide Supervisory Control and Data Acquisition (SCADA) system or to communicate with other Programmable Logic Controllers (PLCs) and Human - Machine Interfaces (HMIs).
    • El soporte para los protocolos de aplicación SRTP y Modbus TCP/IP mejora sus capacidades de comunicación.que es crucial para las aplicaciones que tratan datos sensibles, como la información relacionada con la producción o los procesos o las señales de control relacionadas con la seguridadModbus TCP/IP es un protocolo de comunicación industrial bien establecido que permite la interacción sin problemas con un gran número de dispositivos y sistemas de automatización industrial.
• Características de programación y expansibilidad
  • Capacidad de procesamiento ampliable
    • La capacidad de procesamiento expandible de la DS200RTBAG2A es una característica valiosa. Permite a los usuarios actualizar y mejorar la funcionalidad del sistema sin tener que reescribir el software.Esto significa que, a medida que los requisitos del proceso industrial cambian o se expanden, los procesos industriales se desarrollan de forma más o menos continua., la placa puede adaptarse para manejar tareas de control más complejas y un mayor número de conexiones de E/S.en una planta de fabricación que está aumentando su capacidad de producción y añadiendo más equipos, la placa puede reconfigurarse fácilmente para gestionar los requisitos adicionales de control.
  • Apoyo para lenguajes de programación
    • El soporte para múltiples lenguajes de programación, incluidos el Diagrama de escalera (LDI), la Lista de instrucciones (IL), el texto estructurado (ST) y el bloque C, proporciona flexibilidad para los programadores.Diferentes lenguajes son adecuados para diferentes tipos de tareas de programación y preferencias de los usuariosEl lenguaje LDI es beneficioso para aquellos que están más familiarizados con los diagramas lógicos tradicionales basados en relevos eléctricos, ya que proporciona una forma visual e intuitiva de programar la lógica de control.Los idiomas del bloque ST y C, por otro lado, son más potentes para implementar algoritmos complejos y funciones de procesamiento de datos.La posibilidad de elegir entre estos idiomas permite una programación eficiente y personalizada de las funciones del tablero.

Para los vehículos de las categorías M1, M2 y N3

1. • Fuente de alimentación
     • Válvula de tensión: El DS200RTBAG2A funciona con un voltaje de trabajo de 220 V CA (corriente alterna).Este nivel de voltaje es una tensión de suministro de energía industrial estándar en muchas regiones y se utiliza para alimentar los componentes internos como relés y módulos de comunicación.
     • Frecuencia: Tiene una frecuencia de salida de 51 Hz. La frecuencia está relacionada con la fuente de alimentación CA y afecta el funcionamiento de componentes como los relés y los osciladores o temporizadores internos.Una frecuencia estable es importante para operaciones basadas en el tiempo preciso y para garantizar que el equipo eléctrico conectado a la placa funcione correctamente.
   • Parámetros del relé
     • Los relés DPDT: Existen siete relés de doble polo doble lanzamiento (DPDT). Cada relé DPDT tiene dos contactos de tipo C. La clasificación de contacto para estos contactos es de 10A.Esto significa que cada contacto puede manejar una corriente máxima de 10A, lo que permite su uso en circuitos con cargas de potencia relativamente altas.que es el voltaje requerido para energizar la bobina de relé y hacer que los contactos cambien de estado.
     • Relayas 4PDT: La placa también contiene tres relés de doble lanzamiento de cuatro polos (4PDT).Estos relés son adecuados para aplicaciones donde se necesitan varias señales de baja potencia para ser cambiadas o encaminadasEl voltaje de la bobina de los relés 4PDT es también de 110VDC.
   • Especificaciones del dispositivo de protección
     • Los relés de a bordo están protegidos por varistores de óxido metálico (MOV) de 130 VAC.Los MOV son resistencias no lineales dependientes del voltaje que conducen fuertemente cuando el voltaje a través de ellos excede un cierto umbralEn este caso, el valor de 130 VAC indica el nivel de voltaje en el que los MOV comienzan a conducir y desviar el voltaje excesivo, protegiendo a los relés de los aumentos de voltaje y los sobrevoltajes transitorios.
2. Parámetros de la interfaz de comunicación
   • Conexión Ethernet
     • Estándar de comunicación: La tarjeta cuenta con soporte de comunicación de usuario integrado en Ethernet.3 para los protocolos de capa física y de capa de datosEsto le permite comunicarse con otros dispositivos habilitados para Ethernet en un entorno de red local (LAN) o red de área amplia (WAN).
     • Protocolos apoyadosApoya el protocolo de transporte seguro en tiempo real (SRTP) y el protocolo de aplicación Modbus TCP/IP. El SRTP proporciona un medio seguro para transmitir datos en tiempo real.con características tales como cifrado y autenticación para proteger la integridad y privacidad de la comunicación. Modbus TCP/IP es un protocolo de comunicación industrial ampliamente utilizado que permite una comunicación perfecta entre el DS200RTBAG2A y otros dispositivos de automatización industrial,con una capacidad de transmisión superior a 300 W,, sensores y actuadores.
3. Parámetros de procesamiento y programación
   • Capacidad de procesamiento
     • El DS200RTBAG2A tiene una capacidad de procesamiento expandible.Mientras que los detalles exactos de la potencia de procesamiento (como el número de instrucciones por segundo o la cantidad de memoria disponible para el procesamiento) pueden no ser especificados, la expansibilidad permite a los usuarios construir sistemas más potentes sin necesidad de cambiar el software.como el manejo de más puntos de E/S (Input/Output), algoritmos de control más complejos, o tareas de comunicación más extensas.
   • Lenguajes de programación
     • Es programable a través de Proficy Logic Developer PLC Machine Edition. Los lenguajes de programación compatibles incluyen Diagrama de escalera (LDI), Lista de instrucciones (IL), Texto estructurado (ST) y C Block.Cada idioma tiene sus propias características:
     • Diagrama de escaleras (LDI): Un lenguaje de programación gráfica que se asemeja a los diagramas eléctricos-relé-lógica. It is intuitive for users with an electrical - engineering background and is well - suited for simple control - logic implementation such as basic motor - control circuits or simple sequential - operation circuits.
     • Lista de instrucciones (IL): Un lenguaje de programación basado en texto que proporciona un enfoque de bajo nivel y paso a paso para la programación.Es útil para el control preciso de las operaciones del procesador y a menudo se utiliza para implementar algoritmos de control de grano fino.
     • Texto estructurado (ST): Un lenguaje de programación de alto nivel similar a los lenguajes de programación tradicionales como Pascal o C. Es adecuado para la programación algorítmica más compleja,como la implementación de estrategias de control avanzadas como el control PID (proporcional - integral - derivado) o el control basado en el estado de la máquina.
     • Bloque C: Permite la integración del código del lenguaje C en el entorno de programación.o para implementar funciones altamente optimizadas o especializadas que se escriben más fácilmente en C.

Aplicaciones:DS200RTBAG2A

1. • Control y protección del motor
     • En entornos industriales, el DS200RTBAG2A se puede utilizar para controlar y proteger motores.con una capacidad de producción superior a 300 kW,El voltaje de la bobina de 110VDC de los relés garantiza un funcionamiento confiable y una respuesta rápida a las señales de control.Los varistores de óxido metálico (MOV) que protegen los relés evitan daños por oleadas de voltaje durante el arranque y el apagado del motor, que son fuentes comunes de tensión eléctrica.
     • Las capacidades de comunicación de la placa, tales como Ethernet y Modbus TCP / IP soporte, permiten la monitorización y control remoto del sistema de control del motor.Los operadores pueden enviar comandos para encender o detener los motores y recibir actualizaciones de estado como el estado de funcionamiento del motor., consumo de corriente y temperatura (si están conectados a sensores apropiados) desde una sala de control central.
   • Automatización y secuenciación de procesos
     • En las plantas químicas o de procesamiento de alimentos, el DS200RTBAG2A se puede utilizar para automatizar y secuenciar varios procesos.La capacidad de procesamiento expandible y soporte para múltiples lenguajes de programación como Ladder Diagram (LDI), Lista de instrucciones (IL), texto estructurado (ST) y bloque C permiten la implementación de procesos complejos - lógica de control.el funcionamiento de las bombas, y la activación de calentadores en un proceso de reacción química.Los relés pueden cambiar la fuente de alimentación a estos componentes de acuerdo con una secuencia predefinida y basada en datos del sensor en tiempo real (como la temperatura, sensores de presión o de caudal) recibidos a través de las interfaces de comunicación.
2. Sistemas de generación y distribución de energía
   • Automatización de la subestación
     • En las subestaciones eléctricas, el DS200RTBAG2A puede desempeñar un papel en la automatización y la protección.Los relés 4PDT con clasificación de contacto 1A se pueden utilizar para manejar las señales de control e indicación de estos dispositivos de conmutación. The Ethernet - based communication with support for SRTP and Modbus TCP/IP allows for secure and efficient communication with other substation automation devices such as Intelligent Electronic Devices (IEDs), unidades terminales remotas (RTU) y sistemas de control de supervisión y adquisición de datos (SCADA).Los relés protegidos por MOV protegen contra las oleadas de voltaje causadas por rayos o perturbaciones de la red eléctrica que pueden afectar el equipo de la subestación.
     • El tablero también se puede utilizar para la vigilancia y el control de la calidad de la energía.Al conectar sensores apropiados (como los sensores de voltaje y corriente) a través de sus conectores de E/S y utilizando las capacidades de procesamiento y comunicación, puede monitorear parámetros como caídas de voltaje, oleadas y armónicos.puede activar acciones de control tales como ajustar las configuraciones de los transformadores o activar los dispositivos de compensación de potencia reactiva.
3. Automatización de edificios y gestión de instalaciones
   • Control del sistema HVAC
     • En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), el DS200RTBAG2A puede controlar el funcionamiento de varios componentes.y bombasPor ejemplo, en un gran edificio comercial, el tablero puede controlar los ventiladores de la torre de enfriamiento y los motores del compressor de enfriador.Las interfaces de comunicación permiten la integración con un sistema de gestión de edificiosLa capacidad de procesamiento expandible se puede utilizar para implementar estrategias de control más avanzadas como programas de respuesta a la demanda,cuando el sistema HVAC ajusta su funcionamiento en función de las condiciones de demanda y costo de energía del edificio.
     • Iluminación - Control del sistema
     • El DS200RTBAG2A también se puede utilizar para controlar sistemas de iluminación. Los relés pueden cambiar la fuente de alimentación a diferentes circuitos de iluminación, como circuitos de lámparas fluorescentes o grupos de iluminación LED.Las capacidades de programación permiten la implementación de horarios de control de iluminación basados en la hora del día.Por ejemplo, el tablero puede atenuar las luces durante el día o apagarlas cuando una habitación está desocupada,ayudar a ahorrar energía y proporcionar un entorno más cómodo.

Personalización: DS200RTBAG2A

• • Utilizando el diagrama de escalera (LDI)
    • Con el apoyo del lenguaje de programación LDI, los usuarios pueden crear un relé personalizado, como la lógica de control.se puede diseñar una secuencia donde el DS200RTBAG2A activa el motor para iniciar el cinturón, y luego, basándose en una entrada del sensor (como un sensor de detección de objetos), puede activar otro relé para activar un mecanismo de clasificación.La naturaleza gráfica intuitiva de LDI hace que sea fácil de visualizar e implementar tales secuenciales e interconectados de la lógica de control.
  • Lista de instrucciones y texto estructurado (ST)
    • Para algoritmos más complejos y procesos de toma de decisiones, IL y ST entran en juego.se puede utilizar IL para controlar con precisión el momento y la secuencia de añadir diferentes productos químicos. ST puede utilizarse para implementar estrategias de control más avanzadas.puede escribir código para ajustar la temperatura y la presión dentro del recipiente basado en un algoritmo de control PID (proporcional - integral - derivado)La flexibilidad de estos lenguajes permite ajustar los parámetros de control según los requisitos específicos del proceso de reacción química.
  • C Bloque de integración
    • La capacidad de usar el código del lenguaje C a través de C Block proporciona una poderosa opción para la personalización.Esto es una gran ventaja.Por ejemplo, si desea implementar un algoritmo de cifrado personalizado para la comunicación segura de los datos de control de procesos críticos,puedes usar C Block para integrar el código del lenguaje C para el algoritmo de cifrado.
• Personalización del protocolo de comunicación
  • Protocolos basados en Ethernet
    • El soporte de la placa para Ethernet permite la personalización de los protocolos de comunicación.en una instalación de automatización industrial de red intensiva, puede ajustar los ajustes del protocolo Modbus TCP/IP para optimizar la velocidad de transferencia de datos y el tamaño de paquete para una comunicación eficiente entre el DS200RTBAG2A y otros PLC o HMI.También puede configurar la configuración de seguridad para SRTP, tales como claves de cifrado y métodos de autenticación, para mejorar la seguridad del proceso de transferencia de datos en tiempo real.

2. Personalización de hardware

• Configuración y cableado del relé
  • Personalización del cableado del relé
    • Los diez relés de la placa pueden ser conectados de manera diferente según la aplicación específica.los relés DPDT pueden ser cableados para crear circuitos redundantes de conmutación de energíaLos relés 4PDT pueden utilizarse para proporcionar múltiples rutas de control y señal para diferentes dispositivos de protección.El alfiler de los conectores asociados con los relés se puede ajustar para que coincida con los requisitos de cableado externo del sistema.
  • Añadir relés o contactores externos
    • Dependiendo de los requisitos de manejo de la energía o de conmutación, se pueden añadir relevos o contactadores externos adicionales al sistema.El DS200RTBAG2A se puede utilizar para controlar estos dispositivos externos a través de sus señales de salidaPor ejemplo, si necesita manejar una carga de corriente más alta de la que pueden manejar los relés existentes, puede agregar contactadores de alta potencia y usar los relés de la placa para controlar su activación.
• Personalización del conector
  • Pin del conector de E/S - fuera
    • Los conectores de 16 pines (RPL) y 2 pines (OPT PL) pueden tener sus asignaciones de pines personalizadas.En una aplicación donde se desea conectar sensores o actuadores específicos con requisitos de pin-out no estándarPor ejemplo, si tiene un módulo de sensor de temperatura diseñado a medida con una configuración diferente de energía y datos.,Puede ajustar el pin del conector RPL para establecer una conexión adecuada.
  • Añadir conectores de expansión
    • Para una funcionalidad mejorada, se pueden añadir conectores de expansión a la placa, que se pueden utilizar para conectar módulos adicionales como módulos de acondicionamiento de señal, módulos de comunicación, módulos de expansión, etc.o módulos de mejora de la distribución de energíaPor ejemplo, si necesita añadir capacidades de comunicación inalámbrica al sistema,puede conectar un conector móvil de comunicación inalámbrica e integrar un módulo adecuado para permitir la transferencia remota de datos sin depender únicamente de la conexión Ethernet.

Apoyo y servicios:DS200RTBAG2A

Nuestro equipo de técnicos expertos está disponible para proporcionar soporte técnico y servicios para su otro producto.

• Asistencia para la instalación
• Solución de problemas del producto
• Actualizaciones y descargas de software
• Reparación y mantenimiento
• Formación y educación sobre productos

Nos comprometemos a proporcionar soporte oportuno y eficaz para garantizar el rendimiento óptimo de su otro producto.
