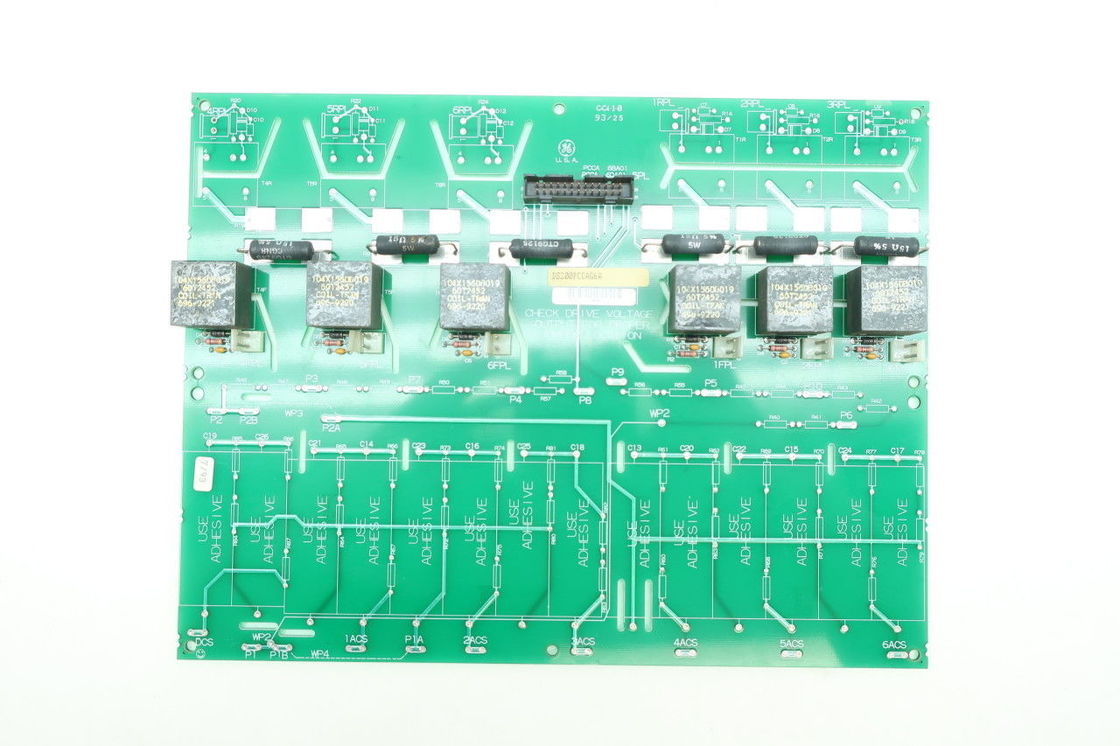

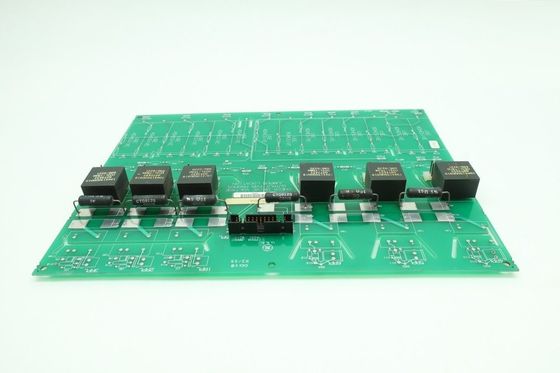

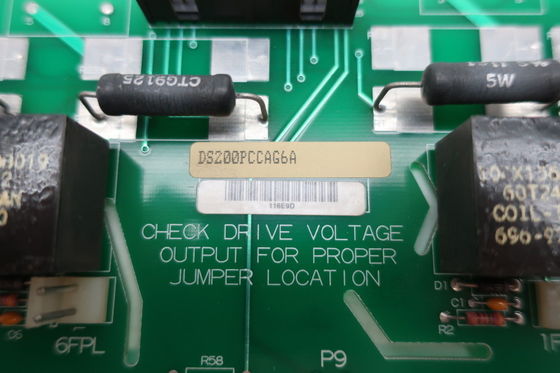

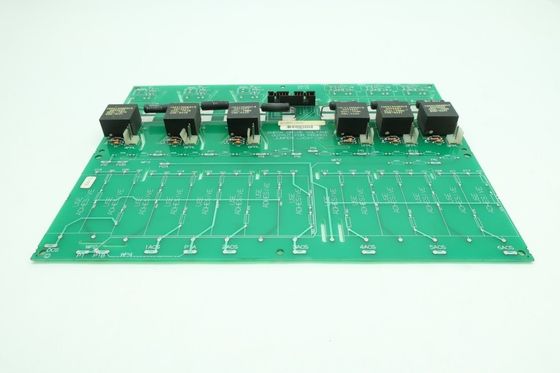

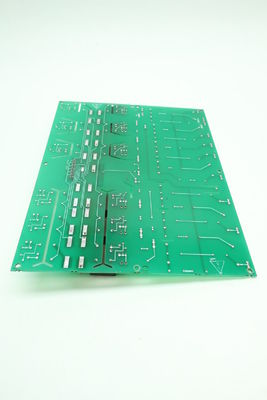

Panel de interfaz auxiliar del DS200PCCAG6A de General Electric

Descripción del producto:DS200PCCAG6A

1. • Diseño de placa y conectores
     • El DS200PCCAG6A es una placa de circuito impreso con un diseño diseñado para optimizar la distribución de componentes y rutas de señal. Cuenta con una variedad de conectores que juegan un papel crucial en su funcionalidad. Los conectores están ubicados estratégicamente para facilitar la conexión a otras partes del sistema. Es probable que haya conectores de entrada para recibir energía y varias señales de control y conectores de salida para enviar las señales de comunicación y energía procesadas. Los tipos y disposiciones específicos de los conectores pueden variar según la aplicación prevista y la arquitectura general del sistema. Por ejemplo, puede tener conectores estilo Molex para entrada de energía y conectores de cable plano para transferencia de datos.
   • Memoria integrada (RAM)
     • La placa está equipada con una memoria de acceso aleatorio (RAM) integrada. Esta RAM sirve como espacio de almacenamiento temporal para datos y programas. La cantidad de RAM puede variar, pero proporciona un búfer para almacenar información como ajustes de configuración del sistema, resultados de cálculos intermedios y datos relacionados con el protocolo de comunicación. La presencia de RAM mejora la capacidad de la placa para manejar tareas de control complejas y dinámicas. Por ejemplo, en una aplicación de control de generación de energía, puede almacenar los puntos de ajuste para la regulación de voltaje y corriente y el estado actual del generador mientras procesa datos en tiempo real de los sensores.
2. Función - Características específicas
   • Energía - Conversión y Distribución
     • Conversión CA - CC: Una de las funciones principales del DS200PCCAG6A es convertir energía de corriente alterna (CA) en energía de corriente continua (CC). Esta conversión es esencial para alimentar los componentes del sistema de control Mark V DS200 que requieren una fuente de alimentación de CC. El circuito de conversión CA - CC en la placa está diseñado para manejar un rango específico de amplitudes y frecuencias de voltaje de entrada (CA). Por ejemplo, podría estar diseñado para aceptar voltajes de CA estándar de la red eléctrica, como 120 V o 240 V a 50 Hz o 60 Hz, y convertirlos en una salida de voltaje de CC estable, como 24 V o 48 V CC.
     • Energía - Red de Distribución: Después de la conversión CA - CC, la placa distribuye la energía CC a otros componentes del sistema de control. Tiene una red de distribución de energía que consta de rieles eléctricos, trazas y, a veces, componentes adicionales de administración de energía, como reguladores de voltaje y resistencias limitadoras de corriente. Estos elementos garantizan que se entregue la cantidad correcta de energía a cada componente, protegiéndolos de condiciones de sobretensión y sobrecorriente. Por ejemplo, en una configuración de control industrial compleja, puede suministrar energía a múltiples tableros de control, sensores y actuadores de manera coordinada.
   • Sistema - Capacidades de comunicación
     • El DS200PCCAG6A actúa como un centro de comunicación dentro del sistema de control. Admite varios protocolos e interfaces de comunicación para permitir la transferencia de datos entre diferentes componentes. Puede tener interfaces de comunicación en serie como RS - 232 o RS - 485, que se usan comúnmente para conectarse a otros tableros de control, sensores o HMI (interfaces hombre-máquina). Estas interfaces seriales permiten la transmisión de comandos, mensajes de estado - actualización y lecturas de datos del sensor. Además, podría admitir comunicación basada en Ethernet, lo que le permitirá conectarse a una red de área local (LAN) y comunicarse con otros sistemas o dispositivos a través de protocolos basados ​​en IP, como TCP/IP. Esta funcionalidad de centro de comunicación es vital para la operación coordinada de todo el sistema de control, permitiendo que diferentes partes intercambien información y trabajen juntas de manera efectiva.

Características:DS200PCCAG6A

• • Conversión eficiente de CA a CC
    • El DS200PCCAG6A está diseñado para realizar una conversión CA - CC confiable y eficiente. Puede manejar una variedad de voltajes y frecuencias de entrada de CA, generalmente los voltajes de red eléctrica estándar, como 120 V o 240 V con frecuencias de 50 Hz o 60 Hz. El proceso de conversión está optimizado para minimizar las pérdidas de energía y proporcionar un voltaje de salida de CC estable. Esta estabilidad es crucial ya que alimenta otros componentes del sistema de control. Por ejemplo, podría convertir la entrada de CA en una salida constante de 24 V o 48 V de CC, que luego se utiliza para alimentar componentes electrónicos sensibles como microcontroladores y sensores.
  • Energía - Gestión de Distribución
    • El tablero tiene un sistema de distribución de energía efectivo. Utiliza rieles y trazas de alimentación para distribuir la energía CC a diferentes componentes. También incorpora componentes de gestión de energía, como reguladores de voltaje y resistencias limitadoras de corriente. Los reguladores de voltaje aseguran que el voltaje de salida permanezca dentro de un rango específico, incluso con fluctuaciones en la potencia de entrada o cambios en la carga. Las resistencias limitadoras de corriente protegen los componentes de condiciones de sobrecorriente, protegiéndolos de daños. Por ejemplo, en un sistema con múltiples tableros de control y actuadores, puede distribuir la energía con precisión, evitando la sobrecarga de cualquier componente en particular.
• Comunicación: funciones centradas
  • Interfaces de comunicación versátiles
    • El DS200PCCAG6A ofrece una variedad de interfaces de comunicación. Admite protocolos de comunicación en serie como RS - 232 y RS - 485. RS - 232 es un protocolo simple y ampliamente utilizado, a menudo para comunicaciones de corto alcance con dispositivos como terminales o sensores de configuración local. RS - 485, por otro lado, permite la comunicación entre múltiples dispositivos a distancias más largas y en entornos con mayor ruido eléctrico. La placa también puede admitir comunicación basada en Ethernet, lo que le permite conectarse a una red de área local (LAN) y comunicarse mediante TCP/IP y otros protocolos basados ​​en IP. Este soporte de Ethernet proporciona capacidades de transferencia de datos de alta velocidad y permite el acceso y control remotos del sistema.
  • Comunicación: compatibilidad de protocolos
    • Está diseñado para ser compatible con diferentes protocolos de comunicación, lo que mejora su interoperabilidad dentro del sistema. Puede funcionar con protocolos de comunicación industriales estándar, lo que le permite intercambiar datos con una amplia gama de otros componentes, como HMI (interfaces hombre-máquina), otros tableros de control y sensores. Esta compatibilidad permite una integración perfecta en sistemas de control industriales complejos y facilita el intercambio de comandos, actualizaciones de estado y datos de sensores.
• Memoria: funciones habilitadas
  • Funcionalidad de RAM integrada
    • La presencia de RAM integrada es una característica importante. La RAM proporciona un espacio de almacenamiento temporal para datos y programas. Puede almacenar ajustes de configuración del sistema, que son cruciales para inicializar la placa y el sistema de control asociado. Por ejemplo, puede contener los parámetros de configuración de conversión de potencia, como salida, objetivos de voltaje y valores límite de corriente. La RAM también sirve como buffer para los resultados de los cálculos intermedios. En una aplicación de bucle de control, puede almacenar los resultados de cálculos previos relacionados con el procesamiento de datos del sensor y la generación de señales de control, lo que permite un funcionamiento más eficiente y continuo del sistema de control.

Parámetros técnicos:DS200PCCAG6A

1. • Rango de voltaje CA de entrada
     • El DS200PCCAG6A está diseñado para manejar un rango específico de voltajes de corriente alterna (CA) de entrada. Por lo general, acepta voltajes de red estándar de servicios públicos, como 110 - 120 V CA o 220 - 240 V CA. El diseño de entrada de amplio rango permite su uso en diferentes regiones con diferentes estándares de suministro de energía. Por ejemplo, en Norteamérica puede funcionar con 120 VCA a 60 Hz, mientras que en muchas partes de Europa y Asia puede funcionar con 230 VCA a 50 Hz.
   • Rango de frecuencia de entrada CA
     • La placa puede manejar frecuencias de red eléctrica estándar de 50 Hz o 60 Hz. La capacidad de trabajar con estas frecuencias es crucial ya que está directamente relacionada con el proceso de conversión CA - CC y la estabilidad general de la salida de la fuente de alimentación. La tolerancia de frecuencia de entrada suele estar dentro de un pequeño porcentaje de la frecuencia nominal para garantizar un funcionamiento fiable. Por ejemplo, podría funcionar correctamente con una variación de frecuencia de entrada de ± 5% desde los 50 Hz o 60 Hz nominales.
   • Voltaje y corriente CC de salida
     • Voltaje de salida: Después de la conversión CA - CC, la placa proporciona un voltaje de salida de corriente continua (CC) estable. El voltaje de salida puede variar según los requisitos específicos del sistema que alimenta. Salida común: los niveles de voltaje son 24 V CC o 48 V CC. La regulación del voltaje de salida suele estar dentro de un rango estrecho, como ± 5% del valor nominal del voltaje de salida, para garantizar un suministro de energía constante a los componentes conectados.
     • Corriente de salida: La capacidad de corriente de salida del DS200PCCAG6A depende de la capacidad de manejo de energía de sus componentes y del diseño de la red de distribución de energía. Puede suministrar una cierta cantidad de corriente para cumplir con los requisitos de energía de los componentes conectados. Por ejemplo, podría proporcionar una corriente de salida continua de varios amperios, digamos de 5 a 10 A, según el modelo específico y la aplicación prevista.
2. Comunicación: parámetros de interfaz
   • Serie - Comunicación (RS - 232/RS - 485)
     • RS-232: La interfaz RS - 232 de la placa normalmente tiene una velocidad máxima en baudios de 115200 bps. Utiliza una configuración de distribución de pines estándar para transmitir y recibir datos, así como para señales de intercambio como Solicitud de envío (RTS) y Borrado de envío (CTS). La longitud máxima del cable para una comunicación fiable suele ser de unos 15 metros, lo que es adecuado para conexiones de corto alcance a dispositivos locales como terminales de configuración o sensores cercanos.
     • RS-485: La interfaz RS - 485 puede admitir velocidades de baudios más altas, quizás hasta 10 Mbps. Permite la comunicación entre múltiples dispositivos en una configuración de par diferencial. La cantidad máxima de dispositivos que se pueden conectar en una sola red RS - 485 podría ser hasta 32. La longitud del cable para la comunicación RS - 485 puede ser mucho más larga que RS - 232, hasta 1200 metros dependiendo de la velocidad en baudios y del cable. calidad. Esto lo hace ideal para conectarse a una red de sensores u otros dispositivos remotos en un entorno de control industrial.
   • Comunicación Ethernet
     • Velocidad del puerto Ethernet: Si la placa tiene un puerto Ethernet, puede soportar diferentes velocidades como 10/100 Mbps o incluso 1000 Mbps (Gigabit Ethernet). Cumple con el estándar IEEE 802.3 para comunicación Ethernet. El puerto cuenta con conectores RJ - 45 y puede soportar diferentes topologías de red como estrella o bus.
     • Protocolos Ethernet compatibles: Además de los protocolos básicos de capa física y de enlace de datos de Ethernet, puede admitir protocolos de capa superior como TCP/IP, UDP y ARP. La placa también podría admitir protocolos de administración de red más avanzados, como el Protocolo simple de administración de red (SNMP) para configuración y monitoreo remotos.
3. Especificaciones de memoria
   • Capacidad y tipo de RAM
     • La capacidad de RAM integrada puede variar según el diseño específico del DS200PCCAG6A. Puede variar desde unos pocos kilobytes hasta varios megabytes. El tipo de RAM utilizado suele ser RAM estática (SRAM) o RAM dinámica (DRAM). SRAM ofrece tiempos de acceso más rápidos pero es más cara y tiene menor capacidad en comparación con DRAM. La elección del tipo de RAM depende de los requisitos específicos de la aplicación, como la necesidad de un almacenamiento de acceso rápido para datos críticos del sistema de control o la capacidad de almacenar grandes cantidades de datos a los que se accede con menos frecuencia.
     • Velocidad y temporización de acceso a la RAM
     • La velocidad de acceso a la RAM es un parámetro importante. Por lo general, se mide en nanosegundos y determina qué tan rápido la placa puede leer o escribir en la memoria. Por ejemplo, la SRAM puede tener un tiempo de acceso de unos pocos nanosegundos, como entre 10 y 20 ns, mientras que los tiempos de acceso a la DRAM pueden ser más largos, normalmente entre 50 y 100 ns. La RAM también tiene requisitos de sincronización específicos para operaciones como los ciclos de lectura y escritura, que son cruciales para el funcionamiento adecuado de la placa y los programas almacenados en la RAM.

Aplicaciones:DS200PCCAG6A

1. • Sistemas de control de generadores
     • En plantas de generación de energía, el DS200PCCAG6A se utiliza en los sistemas de control de generadores. Proporciona la energía CC necesaria para el funcionamiento de los tableros de control, sensores y actuadores asociados con el generador. Por ejemplo, alimenta los dispositivos sensores de voltaje y corriente que monitorean la salida del generador. Estos sensores envían datos al sistema de control, que luego utiliza esta información para ajustar el funcionamiento del generador, como regular la corriente de excitación para mantener un voltaje y una frecuencia de salida estables.
     • Las capacidades de comunicación de la junta también son cruciales en este contexto. Permite la transferencia de datos entre diferentes componentes del sistema de control del generador. Por ejemplo, puede enviar el estado del proceso de conversión de energía (CA - CC) a una unidad de control central y recibir comandos para ajustar la configuración de distribución de energía. Esta comunicación bidireccional garantiza el funcionamiento eficiente y confiable del generador.
   • Automatización de subestaciones
     • En subestaciones eléctricas, el DS200PCCAG6A desempeña un papel en la automatización y el control. Alimenta los dispositivos electrónicos inteligentes (IED), como relés, medidores y módulos de comunicación. Estos IED son responsables de funciones como protección contra sobrecorriente, monitoreo de la calidad de la energía y comunicación remota con el centro de despacho central. Las funciones de conversión CA - CC y distribución de energía de la placa garantizan que estos IED tengan un suministro de energía estable. Las interfaces de comunicación, especialmente Ethernet y RS - 485, permiten una integración perfecta del equipo de la subestación en un sistema de control de supervisión y adquisición de datos (SCADA) para monitoreo y control remotos.
2. Automatización Industrial y Control de Procesos
   • Control de equipos accionados por motor
     • En procesos industriales que involucran equipos impulsados ​​por motores como bombas, compresores y transportadores, el DS200PCCAG6A proporciona soporte de energía y comunicación. Alimenta el motor: unidades de control y sensores asociados. La salida de potencia de CC se utiliza para accionar la electrónica de control de los variadores de frecuencia (VFD) que ajustan la velocidad y el par de los motores. Las interfaces de comunicación permiten el intercambio de datos entre el sistema de control del motor y otras partes del sistema de control industrial. Por ejemplo, la placa puede transmitir los datos de velocidad y temperatura del motor a un panel de control central y recibir comandos para ajustar el funcionamiento del motor.
     • Las funciones de administración de energía de la placa, como la regulación de voltaje y la limitación de corriente, protegen los componentes de control del motor contra fluctuaciones del suministro de energía y condiciones de sobrecorriente. En una planta de fabricación con múltiples motores, esto ayuda a mantener la confiabilidad y longevidad del equipo.
   • Proceso - Instrumentación y Monitoreo
     • El DS200PCCAG6A se utiliza para alimentar y comunicarse con varios procesos: dispositivos de instrumentación. Proporciona alimentación de CC a sensores como transductores de presión, sensores de temperatura y medidores de flujo. Estos sensores envían sus mediciones al sistema de control a través de las interfaces de comunicación de la placa. La capacidad de la placa para admitir diferentes protocolos de comunicación, como RS - 232 y Ethernet, permite una fácil integración con una amplia gama de instrumentación. En una planta de procesamiento de productos químicos, por ejemplo, puede alimentar y comunicarse con sensores de pH, sensores de nivel y analizadores de composición química para monitorear y controlar el proceso de reacción química.
3. Transporte y automatización de edificios
   • Sistemas de control de ascensores
     • En los sistemas de ascensores, el DS200PCCAG6A interviene en los aspectos de alimentación, suministro y control, comunicación. Proporciona energía CC al tablero de control del ascensor, que gestiona funciones como el motor, el control de velocidad, la apertura y el cierre de la puerta y el funcionamiento del sistema de enclavamiento de seguridad. Las interfaces de comunicación permiten el intercambio de datos entre el ascensor - tablero de control y otros componentes como sensores de posición de piso y paneles de botones de llamada. Por ejemplo, puede transmitir la posición actual del piso del ascensor a un sistema de monitoreo central y recibir comandos para moverse a un piso específico.
     • Las características de potencia, estabilidad y gestión del tablero son cruciales para el funcionamiento confiable del ascensor. La conversión CA - CC garantiza un suministro de energía constante a la electrónica de control, y la red de distribución de energía protege los componentes contra sobretensiones y situaciones de sobrecorriente.
   • Edificación - Sistemas de Gestión
     • En aplicaciones de automatización de edificios, el DS200PCCAG6A se puede utilizar para alimentar y comunicarse con varios dispositivos de automatización de edificios. Proporciona energía a los sistemas de control HVAC (calefacción, ventilación y aire acondicionado), sistemas de control de iluminación y sistemas de control de acceso. Las interfaces de comunicación permiten que estos sistemas intercambien datos y trabajen juntos. Por ejemplo, puede permitir la coordinación entre el sistema de control de temperatura y el sistema de control de iluminación en función de sensores de ocupación y horarios.

Personalización:DS200PCCAG6A

• Personalización del algoritmo de control
  • Los ingenieros pueden programar algoritmos de control personalizados en el sistema que utiliza el DS200PCCAG6A. Por ejemplo, en una aplicación de generación de energía, si es necesario optimizar el rendimiento del generador en función de perfiles de carga específicos o características del combustible, se pueden desarrollar algoritmos personalizados para ajustar los parámetros de conversión y distribución de energía en tiempo real. Estos algoritmos pueden utilizar los datos proporcionados por las interfaces de comunicación de la placa y sus capacidades de monitoreo de energía para tomar decisiones precisas sobre cómo regular el voltaje de salida de CC y la corriente a los componentes conectados.
  • En un escenario de control de procesos industriales, como una planta química, donde el control preciso de las bombas accionadas por motor es crucial para mantener caudales de productos químicos precisos, se puede implementar una lógica de control personalizada en la placa. Esto podría implicar programar algoritmos para ajustar la velocidad y el par de los motores en función de los datos del sensor en tiempo real recibidos a través de los canales de comunicación del DS200PCCAG6A, asegurando que los procesos de mezcla y transferencia de productos químicos se lleven a cabo con precisión según sea necesario.
• Configuración del protocolo de comunicación
  • Dado su soporte para múltiples protocolos de comunicación como RS-232, RS-485 y Ethernet (TCP/IP, etc.), los usuarios pueden configurar qué protocolos están habilitados y cómo se utilizan. En una fábrica con una combinación de equipos antiguos y modernos, el DS200PCCAG6A se puede configurar para comunicarse a través de RS-232 con sensores o paneles de control más antiguos que usan este protocolo mientras usa protocolos basados ​​en Ethernet para una integración perfecta con un nuevo control de supervisión y adquisición de datos. (SCADA) o plataforma de monitoreo basada en la nube.
  • El formato de los paquetes de datos y los intervalos de transmisión también se pueden personalizar. Si ciertos datos críticos de los sensores en una planta de energía deben enviarse a la sala de control con más frecuencia para su análisis y toma de decisiones inmediatos (como datos de temperatura o voltaje del generador), la configuración de comunicación se puede ajustar para priorizar y aumentar la velocidad de transmisión de esos datos específicos. Mientras tanto, se puede enviar información menos crucial a una frecuencia más baja para optimizar el uso del ancho de banda de la red.

2. Personalización del hardware

• Personalización del cableado y distribución de pines del conector
  • Se pueden modificar las asignaciones de pines de los conectores del DS200PCCAG6A para adaptarse a interfaces de dispositivos externos específicos. Por ejemplo, si se agrega un nuevo tipo de sensor o actuador con una configuración de pines no estándar a un sistema de control industrial, los pines de los conectores de la placa se pueden reconfigurar para conectarse correctamente a ese dispositivo. Esto podría implicar cambiar qué pines se utilizan para el suministro de energía, la entrada o salida de señal y las conexiones a tierra para garantizar una conectividad eléctrica confiable y una transferencia de señal adecuada.
  • En una configuración en la que es necesario interconectar varias placas de una manera particular para ampliar la funcionalidad o crear una arquitectura de sistema personalizada, la distribución de pines se puede personalizar para definir el flujo de datos y la distribución de energía entre las placas. Por ejemplo, en un sistema de control modular donde se agregan placas adicionales de administración de energía o acondicionamiento de señales, personalizar la distribución de pines garantiza que las señales se enruten correctamente entre los diferentes componentes.
• Integración de módulos de expansión y complementos
  • Dependiendo de la complejidad de la aplicación y la necesidad de funcionalidad adicional, se pueden integrar módulos de expansión con el DS200PCCAG6A. Por ejemplo, si se requieren más canales de salida de energía para suministrar componentes adicionales en un sistema de control industrial en crecimiento, se puede conectar un módulo de expansión para distribución de energía. Este módulo puede aumentar la capacidad de la placa para manejar una mayor cantidad de dispositivos conectados y distribuirles energía de manera efectiva.
  • También se pueden utilizar módulos complementarios para capacidades de comunicación mejoradas. En un sitio industrial que requiere comunicación inalámbrica de largo alcance para enviar datos a una estación de monitoreo remota, se puede agregar un módulo de comunicación inalámbrica a la placa. Esto permite que el DS200PCCAG6A transmita datos sin depender únicamente de conexiones por cable, lo que proporciona una mayor flexibilidad en la instalación y operación del sistema, especialmente en áreas donde el cableado es difícil o costoso.

3. Personalización del acondicionamiento de potencia y señal.

• Ajuste de corriente y voltaje de salida de potencia
  • El voltaje CC de salida y los niveles de corriente del DS200PCCAG6A se pueden ajustar para cumplir con los requisitos de energía específicos de los componentes conectados. En una aplicación donde ciertos componentes electrónicos sensibles necesitan un voltaje más bajo que la salida estándar de la placa, se pueden agregar o ajustar reguladores de voltaje o convertidores reductores en la placa para proporcionar el nivel de voltaje exacto necesario. De manera similar, si es necesario aumentar la capacidad de suministro de corriente para alimentar simultáneamente varios dispositivos de alto consumo de energía, se pueden realizar modificaciones en la red de distribución de energía o se pueden integrar componentes adicionales que aumenten la corriente.
• Acondicionamiento de señales para entradas y salidas
  • Se pueden personalizar los ajustes de ganancia y compensación para señales de entrada analógicas. En aplicaciones donde los sensores producen señales analógicas débiles o compensadas, la placa se puede configurar para amplificar las señales adecuadamente y corregir cualquier compensación. Por ejemplo, en un sistema de monitoreo de vibraciones donde los sensores de vibración generan cambios de voltaje muy pequeños, el acondicionamiento de la señal analógica en la placa se puede configurar para aumentar la ganancia y hacer que las señales sean más distinguibles y adecuadas para el procesamiento.
  • También se pueden personalizar los parámetros de filtrado para señales de entrada y salida. Si el entorno industrial tiene frecuencias de ruido eléctrico específicas que interfieren con la precisión de las señales, se pueden modificar las frecuencias de corte de los filtros de paso bajo, paso alto o paso de banda de la placa. Esto ayuda a eliminar el ruido no deseado y mejorar la calidad de la señal tanto de las señales recibidas de los sensores como de las señales enviadas a los actuadores u otros componentes de control.

Soporte y servicios:DS200PCCAG6A

Nuestro equipo de soporte técnico está disponible las 24 horas del día, los 7 días de la semana para ayudarlo con cualquier problema o pregunta que pueda tener sobre nuestro producto. Ofrecemos una gama de servicios, que incluyen resolución de problemas, soporte de instalación y capacitación sobre productos. Nuestro equipo tiene conocimientos y experiencia en todos los aspectos del producto y puede brindarle asistencia personalizada para ayudarlo a aprovechar al máximo su compra. Además, ofrecemos mantenimiento y actualizaciones de software periódicas para garantizar que su producto esté siempre actualizado y funcionando sin problemas. No dude en ponerse en contacto con nosotros si necesita ayuda o tiene algún comentario que compartir.
