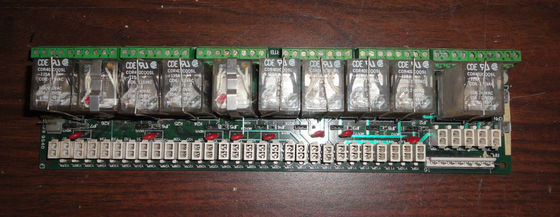

Panel de interfaz auxiliar DS200RTBAG3A de General Electric

Descripción del producto:DS200RTBAG3A

1. • Diseño del tablero y colocación del relé

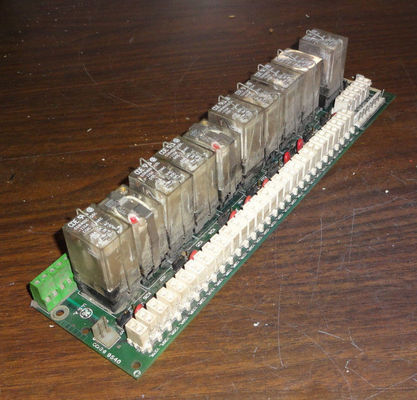

     • El DS200RTBAG3A es una placa de circuito impreso con un diseño bien organizado para acomodar sus componentes.Los siete relevos DPDT (doble - polo doble - lanzamiento)Cada uno de estos relés DPDT tiene dos contactos tipo C.Los contactos de tipo C son una configuración estándar que permite una variedad de posibilidades de conexión, como cambiar entre diferentes fuentes de energía o controlar múltiples circuitos con un solo relé. Los tres relés 4PDT (Four-Pole Double-Throw), posicionados de K27 a K29,Ofrecer más postes para conexión, proporcionando una flexibilidad adicional en las señales de enrutamiento.
   • Protección y componentes de bobinas
     • La entrada y salida (I/O) de cada relé está protegida por un varistor de óxido metálico (MOV) de 130 VAC.En un entorno industrial donde las fluctuaciones eléctricas son comunesAdemás, cada relé está equipado con una bobina de 110 VDC.La bobina es una parte esencial del funcionamiento del relé, ya que proporciona la fuerza magnética necesaria para cambiar el estado de los contactosEl voltaje de 110 VDC es un valor estándar que garantiza un funcionamiento constante y fiable de los relés, lo que les permite responder rápidamente a las señales de control.
2. Función - Características específicas
   • Opciones de control
     • Los relés de la DS200RTBAG3A se pueden controlar de dos maneras principales. Una opción es el control remoto por el usuario. Esto permite flexibilidad en el funcionamiento de los relés desde la distancia,que es útil en entornos industriales a gran escala o en aplicaciones donde el acceso directo a la placa puede ser inconvenienteLa otra opción es a través de la placa de control de terminales de entrada/salida LAN a bordo, que proporciona un mecanismo de control local y también permite la integración con otros componentes en un entorno de red.La capacidad de controlar los relés a través de diferentes medios ofrece versatilidad en varias arquitecturas de sistemas de control.
   • Mantenimiento - Diseño amigable
     • Una característica notable del DS200RTBAG3A es su facilidad de mantenimiento.Esta es una ventaja significativa ya que minimiza el tiempo de inactividad en los procesos industrialesEl diseño de la placa probablemente permite un fácil acceso a los relés, y los componentes son probablemente de naturaleza modular.permitiendo un proceso de reemplazo sencillo sin necesidad de desmontar o recalibrar extensamente toda la placa.

Características:DS200RTBAG3A

• • Diferentes tipos de relevos y calificaciones
    • La combinación de siete relés DPDT con clasificación de contacto 10A y tres relés 4PDT con clasificación de contacto 1A proporciona una amplia gama de capacidades de conmutación.Los relés DPDT con mayor capacidad de manejo de corriente son adecuados para aplicaciones con necesidad de energía, como el control de la fuente de alimentación de motores grandes o elementos de calefacción de alta potenciaPor ejemplo, en una planta de fabricación, pueden utilizarse para cambiar la energía a hornos industriales o motores de cinta transportadora de trabajo pesado.son excelentes para aplicaciones en las que hay múltiplesSe pueden utilizar para controlar el funcionamiento de luces indicadoras, pequeños magnetos o otros actuadores de baja potencia.
  • Protección sólida y funcionamiento fiable de la bobina
    • La protección MOV de 130 VAC para la E/S de cada relé es una característica crucial.Esta protección prolonga significativamente la vida útil de los relés y reduce el riesgo de fallas inesperadasLa bobina de 110 VDC en cada relé garantiza un funcionamiento confiable. El voltaje constante de la bobina permite un cambio rápido y preciso de los contactos del relé.También simplifica los requisitos de suministro de energía ya que es un valor de voltaje estándar, lo que facilita la integración de la placa en los sistemas eléctricos existentes.
• Características de control y conectividad
  • Capacidades de control remoto y local
    • La capacidad de controlar los relés de forma remota es una característica valiosa que permite a los operadores gestionar las funciones de la placa desde una sala de control central o una ubicación remota.Esto es especialmente útil en grandes instalaciones industriales o en aplicaciones donde la ubicación física de la placa puede estar en un área peligrosa o difícil de alcanzar..La opción de controlar también los relés a través de la placa de control de terminales LAN I / O a bordo proporciona flexibilidad en términos de operación local e integración con otros componentes conectados a la redPor ejemplo, en un sistema de automatización de edificios, los relés pueden controlarse de forma remota para gestionar sistemas de iluminación y HVAC,Mientras que el control local puede ser utilizado para fines de mantenimiento o solución de problemas.
  • Red - Funcionamiento integrado
    • La compatibilidad de la placa con la placa de control de terminales LAN de entrada/salida de bordo implica que puede integrarse fácilmente en un sistema de control en red.Esto permite una comunicación perfecta entre el DS200RTBAG3A y otros componentes como los controladores lógicos programables (PLC)La operación integrada en red permite la monitorización y control en tiempo real de las funciones basadas en relevos, mejorando la eficiencia y flexibilidad general del sistema.
• Mantenimiento - Características de facilidad
  • Reemplazo fácil del relé
    • El diseño del DS200RTBAG3A que permite la eliminación y sustitución rápida y fácil de cualquier relé es una ventaja significativa.un fallo del relé puede llevar a un tiempo de inactividad significativoLa facilidad de sustitución significa que el personal de mantenimiento puede sustituir rápidamente un relé defectuoso sin tener que apagar todo el sistema durante un período prolongado.Esta característica también reduce la complejidad de las tareas de mantenimiento, ya que no requiere herramientas especializadas o un amplio conocimiento técnico para reemplazar un solo relé.El diseño modular de los relés probablemente permite un simple proceso de reemplazo de tipo "plug-and-play".

Para los vehículos de las categorías M1 y N2

1. • Los relés DPDT

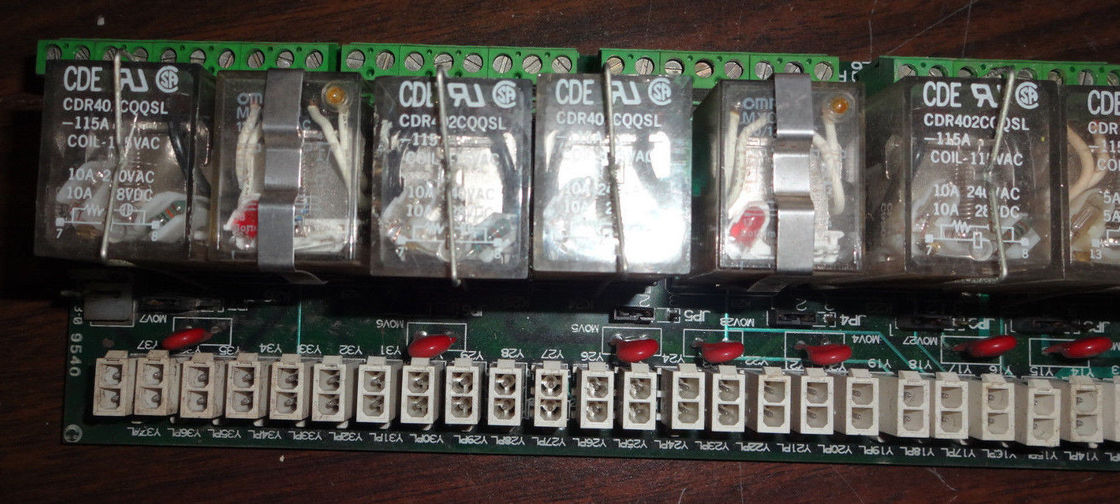

     • Número y ubicación: Hay siete relés DPDT (doble - polo doble - lanzamiento) situados desde K20 a K26 en el tablero.
     • Configuración de contactoCada relé DPDT contiene dos contactos de tipo C. La configuración de contacto de tipo C proporciona flexibilidad en las conexiones de circuito,que permitan diferentes configuraciones de conmutación, como el cambio entre dos circuitos separados o la conexión de una sola entrada a dos salidas diferentes.
     • Calificación de contacto: La potencia de contacto de estos relés DPDT es de 10 A. Esta alta capacidad de manejo de corriente les permite controlar cargas de potencia relativamente alta.pueden manejar los requisitos de potencia de los motores, calentadores u otros dispositivos eléctricos de alta potencia que se encuentran comúnmente en aplicaciones industriales.
     • Tensión de la bobina: El voltaje de la bobina de los relés DPDT es de 110VDC.El voltaje de la bobina es un parámetro crucial ya que determina la cantidad de energía eléctrica necesaria para activar el relé y cambiar el estado de sus contactosEl valor de 110VDC es un voltaje estándar, que simplifica el diseño de la fuente de alimentación y la integración con otros componentes eléctricos.
   • Relayas 4PDT
     • Número y ubicación: Tres relés 4PDT (cuatro polos de doble lanzamiento) se encuentran desde K27 hasta K29.
     • Configuración de contacto: Cada relé 4PDT tiene cuatro contactos de tipo C. Esto proporciona más puntos de conexión en comparación con los relé DPDT, lo que permite operaciones de conmutación de circuitos más complejas.Los cuatro contactos se pueden utilizar para controlar múltiples circuitos independientes o para proporcionar diferentes combinaciones de conmutación para una sola entrada.
     • Calificación de contacto: El valor de contacto de estos relés 4PDT es de 1A. Esta menor capacidad de manejo de corriente los hace adecuados para controlar componentes de baja potencia como luces indicadoras, pequeños solenoides,o sensores.
     • Tensión de la bobina: Al igual que los relés DPDT, el voltaje de bobina de los relés 4PDT es de 110VDC.Esta consistencia en el voltaje de la bobina entre los diferentes tipos de relevos en la placa simplifica los requisitos de suministro de energía y garantiza un funcionamiento confiable de todos los relevos.
   • Especificación del dispositivo de protección
     • Todas las entradas y salidas de los relés están protegidas por varistores de óxido metálico (MOV) de 130 VAC.Los MOV son resistencias no lineales dependientes del voltaje que conducen fuertemente cuando el voltaje a través de ellos excede un cierto umbralEn este caso, el valor nominal de 130 VAC indica el nivel de voltaje en el que los MOV comienzan a conducir y desviar la tensión excesiva,Protección de los relés de las oleadas de voltaje y sobrevoltajes transitoriosEsta protección es esencial en entornos industriales donde el ruido eléctrico, las fluctuaciones de las líneas eléctricas y los voltajes transitorios son comunes.
2. Parámetros de control y comunicación
   • Opciones de control
     • Los relés pueden ser controlados de forma remota por el usuario. El protocolo de comunicación específico o la interfaz para el control remoto pueden variar dependiendo de la configuración y los requisitos del sistema.los relés pueden ser controlados a través de la placa de control de terminales de entrada y salida LAN de a bordoLos detalles del control basado en LAN, como los protocolos compatibles (por ejemplo, Ethernet/IP, Modbus TCP/IP), las tasas de transferencia de datos y las configuraciones de puertos de comunicación,dependería del diseño específico de la placa y de su integración con el sistema de control.
   • Red - Capacidades de integración
     • Dado que la placa está diseñada para trabajar con la placa de control de terminales LAN I/O a bordo, implica ciertas capacidades de integración de red.Es probable que soporte protocolos de comunicación basados en Ethernet estándar para una conexión perfecta a una red local (LAN)Esto permite que el DS200RTBAG3A se comunique con otros dispositivos habilitados para la red, como controladores lógicos programables (PLC), interfaces hombre-máquina (HMI),y otros componentes de automatización industrialLos parámetros de integración de red pueden incluir soporte para TCP/IP, UDP y otros protocolos relacionados.con capacidad para manejar datos - tamaños de paquetes y frecuencias de transmisión según los requisitos del sistema de control.

Aplicaciones:DS200RTBAG3A

1. • Equipo con motor
     • En las plantas de fabricación, el DS200RTBAG3A se utiliza para controlar una amplia gama de equipos impulsados por motor.Los siete relés DPDT con 10A de potencia de contacto son ideales para controlar el suministro de energía a los grandes motores industrialesPor ejemplo, en un molino de laminado de acero, estos relés pueden usarse para encender, detener y revertir los motores que impulsan los rodillos.Los relés pueden manejar las demandas de alta corriente durante el arranque y funcionamiento del motorLa capacidad de controlar los relés de forma remota permite a los operadores gestionar los motores desde una sala de control central.Mejorar la seguridad y la comodidad operativa.
     • Para motores más pequeños utilizados en cintas transportadoras, máquinas de embalaje o equipos de manipulación de materiales, se pueden utilizar los relés 4PDT con clasificación de contacto de 1A.Estos relés pueden controlar funciones adicionales tales como el funcionamiento de sensores y luces indicadoras asociadas con los motoresPor ejemplo, en un sistema de cinta transportadora,los relés 4PDT pueden encender un sensor de detección de objetos y la luz indicadora correspondiente cuando un objeto pasa a través de un punto específico de la correa.
   • Procesos - Sistemas de automatización
     • En las plantas de procesamiento de productos químicos o en las instalaciones de fabricación de alimentos, el DS200RTBAG3A desempeña un papel crucial en los sistemas de automatización de procesos.Los relés se pueden programar para controlar la apertura y el cierre de válvulas, el funcionamiento de bombas y la activación de calentadores o mezcladores. The combination of different relay types and the flexibility of their control options (remote and through the LAN I/O Terminal Control Board) enable the implementation of complex process - control sequencesPor ejemplo, en un proceso de reacción química, los relés se pueden utilizar para añadir diferentes sustancias químicas a un reactor en un orden específico y en momentos precisos, basándose en las lecturas de la temperatura,presión, y sensores de nivel conectados al sistema.
2. Generación y distribución de energía
   • Control y protección del generador
     • En las plantas de generación de energía, el DS200RTBAG3A participa en el control y la protección de los generadores.que es crucial para controlar el voltaje de salida y la potencia reactivaEl voltaje de la bobina de los relés de 110VDC garantiza una respuesta rápida a las señales de control, lo que permite un ajuste eficiente del funcionamiento del generador.El 130VAC MOV - protección de los relés los protege de las oleadas de voltaje durante las perturbaciones del sistema de alimentación, tales como rayos o fallas de la red, garantizando el funcionamiento fiable del sistema de control del generador.
     • Los relés también se pueden utilizar para funciones de protección del generador, por ejemplo, pueden activar el aislamiento del generador de la red eléctrica en caso de sobrecorriente, sobrevoltura,o bajo condiciones de frecuencia. The remote - control and network - integration capabilities of the board enable the monitoring and control of these protection functions from a central - control center or a remote - monitoring station.
   • Automatización de la subestación
     • En las subestaciones eléctricas, el DS200RTBAG3A se aplica en sistemas de automatización de subestaciones.y otros dispositivos de conmutaciónLos relés pueden manejar los requisitos de señal de control de estos dispositivos y proporcionar retroalimentación sobre su estado.Las características de control y integración de red basadas en LAN permiten una comunicación sin interrupciones con otros componentes de automatización de subestaciones, como los dispositivos electrónicos inteligentes (IED)., unidades terminales remotas (RTU) y sistemas de control de supervisión y adquisición de datos (SCADA).mejora de la fiabilidad y eficiencia generales del sistema de distribución de energía.
3. Automatización de edificios y gestión de instalaciones
   • Control del sistema HVAC
     • En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), el DS200RTBAG3A puede controlar el funcionamiento de varios componentes.Los relés DPDT se pueden utilizar para gestionar el suministro de energía a los compresores y ventiladores de gran capacidadPor ejemplo, en un edificio comercial sistema HVAC,Estos relés pueden encender y detener el enfriador - compresor y los ventiladores de la torre de enfriamiento de acuerdo con la temperatura - ajuste - puntos y ocupación - sensoresLos relés 4PDT pueden utilizarse para controlar el funcionamiento de componentes más pequeños como amortiguadores y válvulas de zona, así como las luces de indicación y los sensores asociados con el sistema HVAC.Las características de control remoto e integración de red permiten la integración del sistema de control HVAC con un sistema de gestión del edificio., que permite la gestión de la energía y las capacidades de operación remota.
     • Iluminación - Control del sistema
     • El DS200RTBAG3A también es aplicable en el control del sistema de iluminación. Los relés 4PDT se pueden utilizar para cambiar la fuente de alimentación a diferentes circuitos de iluminación. Por ejemplo, en un edificio de varios pisos,Los relés pueden controlar la iluminación de diferentes zonas como los corredores.Los relés también se pueden programar para implementar horarios de iluminación basados en la hora del día y la detección de ocupación.La opción de control remoto permite el ajuste de la iluminación desde una sala de control central o una aplicación de gestión de edificios basada en dispositivos móviles., mejorando la eficiencia energética y la comodidad del usuario.

Personalización: DS200RTBAG3A

1. Función - Agrupación de relevos específicos
   • Los tres relés 4PDT con capacidad de contacto de 1A pueden agruparse para manejar el control de varios componentes de baja potencia como sensores, luces indicadoras,y pequeños actuadores asociados a un proceso o área de equipo particularPor ejemplo, en una planta de procesamiento químico,Estos relés pueden configurarse para controlar el funcionamiento de los sensores de temperatura y presión y sus luces indicadoras correspondientes para un recipiente de reacción específico.
   • En aplicaciones industriales, los usuarios pueden personalizar la agrupación de relés en función de las funciones específicas que necesitan realizar.Los siete relés DPDT con capacidad de contacto de 10A en el DS200RTBAG3A se pueden dividir en grupos para controlar los motores de diferentes segmentos de línea de producciónDe este modo, cada grupo de relés puede dedicarse a un conjunto específico de motores, lo que permite un control más eficiente y organizado del equipo.
   • Contacto - Personalización de cableado
     • Los contactos de tipo C de los relés ofrecen flexibilidad en el cableado.Los usuarios pueden personalizar las conexiones de cableado para lograr diferentes funciones de conmutación de circuitosPor ejemplo, en un sistema de distribución de energía, los contactos de los relés DPDT se pueden conectar para crear rutas alternativas de suministro de energía.Esto permite la conmutación de la fuente de alimentación de respaldo o la capacidad de aislar una carga particular de la fuente de alimentación principal en caso de fallo.
     • Los contactos de los relés 4PDT pueden ser cableados para proporcionar múltiples rutas de señal de control para diferentes componentes.los contactos pueden ser cableados para controlar tanto la fuente de alimentación como las señales de indicación de estado de los circuitos de iluminación y los componentes de HVAC, como amortiguadores y válvulas de zona.
2. Control - Personalización del modo
   • Control remoto - Personalización
     • La función de control remoto del DS200RTBAG3A se puede personalizar de acuerdo con las necesidades específicas del usuario y del sistema.Por ejemplo:, si el sistema está integrado en una red de automatización industrial a gran escala que utiliza principalmente un protocolo específico como Modbus TCP/IP,las configuraciones de control remoto de la placa se pueden configurar para comunicarse utilizando este protocolo.
     • El usuario también puede personalizar los derechos de acceso de control remoto y la configuración de seguridad.Se pueden definir diferentes niveles de accesoPor ejemplo, sólo el personal autorizado puede tener el derecho de controlar de forma remota los relés que participan en las funciones de protección del generador,y medidas de seguridad avanzadas como la autenticación y el cifrado pueden implementarse para proteger el proceso de control remoto.
   • Personalización del panel de control de terminales de I/O LAN
     • El panel de control de terminales LAN I/O de a bordo proporciona capacidades de control local e integración de red.Los usuarios pueden personalizar las funciones de este tablero de control para que coincida con los requisitos específicos de la aplicaciónPor ejemplo, en un sistema de automatización de edificios, el tablero de control puede programarse para interactuar con un software de gestión de edificios en particular,permitiendo la integración perfecta de las funciones de control del relé del DS200RTBAG3A con otros componentes de automatización del edificio, como los sensores de ocupación y los sistemas de gestión energética.
     • Las configuraciones de transferencia de datos entre el panel de control de terminales LAN I / O y otros dispositivos habilitados para la red también se pueden personalizar.y comunicación - la frecuencia se puede ajustar para optimizar el rendimiento del sistemaPor ejemplo, en una aplicación de automatización de procesos donde la monitorización en tiempo real de los datos de los sensores es crucial,las configuraciones de transferencia de datos se pueden configurar para garantizar una comunicación fiable y de alta velocidad entre el tablero de control y los sensores.
3. Personalización de integración y expansión
   • Integración con dispositivos externos
     • El DS200RTBAG3A se puede personalizar para integrarse con una amplia gama de dispositivos externos.En una aplicación de fábrica inteligente, la placa puede integrarse con sensores avanzados de fabricación, como sistemas de visión, para fines de control de calidad.Los relés pueden programarse para responder a las señales de estos sensores., por ejemplo, rechazar un producto si el sistema de visión detecta un defecto.
     • Las interfaces personalizadas pueden ser desarrolladas para conectar el DS200RTBAG3A a otros sistemas de control o equipos heredados.La junta puede integrarse con los sistemas existentes de control de supervisión y adquisición de datos (SCADA) a través de interfaces de comunicación desarrolladas a medida.Esto permite el intercambio continuo de datos y comandos de control entre el DS200RTBAG3A y el sistema SCADA, mejorando las capacidades generales de automatización y monitorización de la subestación.
   • Módulos de expansión y complementos
     • Dependiendo de la complejidad y los requisitos de la aplicación, los módulos de expansión se pueden añadir a la DS200RTBAG3A.se puede añadir un módulo adicional de comunicación - expansión para soportar protocolos de comunicación más avanzados o para aumentar el número de puertos de comunicaciónEn una red de automatización industrial a gran escala, esto puede permitir que la placa se comunique con una gama más amplia de dispositivos y sistemas.
     • En un entorno con señales eléctricas ruidosas, como una planta con muchos equipos de alta potencia,Un módulo de acondicionamiento de señal puede ser conectado a la placa para filtrar y amplificar las señales de entrada a los relésEsto garantiza operaciones de control de relé más precisas y confiables, especialmente para aplicaciones de baja potencia o de señal sensible.
