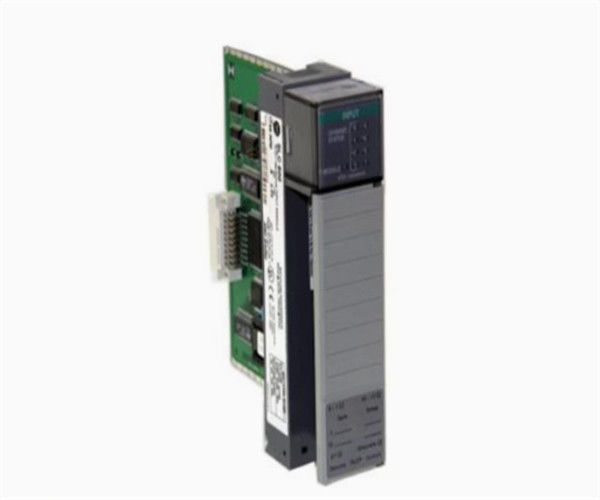

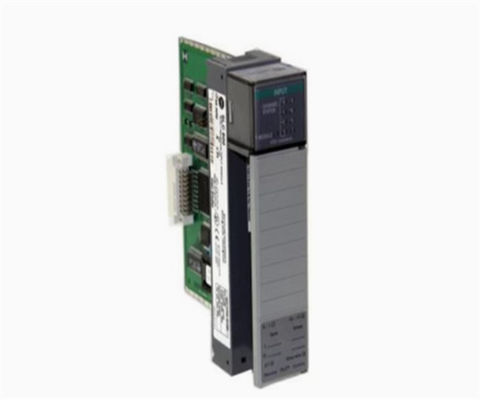

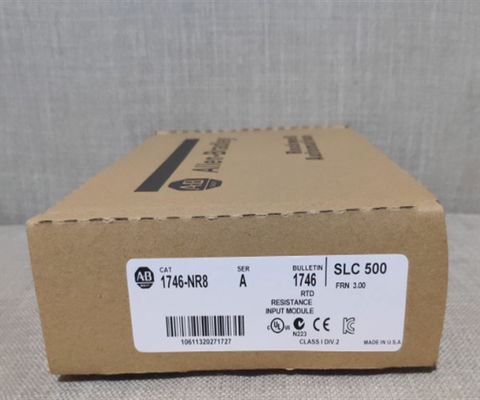

1746-NR8 ∙ Allen Bradley RTD/Módulo de entrada analógico de resistencia

Descripción del 1746-NR8

El 1746-NR8 es un detector de temperatura de resistencia (RTD) / módulo de resistencia. Este módulo acepta señales de resistencia de sensores RTD como Platino (385) 100, 200, 500 y 1000; Platino (3816) 100,Las resistencias directas de los componentes de las máquinas de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo.

Este módulo se utiliza exclusivamente para sistemas SLC 500. Puede usarse específicamente con las dos (2) variantes de SLC 500, como el estilo de hardware fijo y modular.Ocupa una sola ranura de cualquier chasis utilizado y no requiere una fuente de alimentación externa en su lugar, este módulo es alimentado por la energía del plano trasero generada por la fuente de alimentación del sistema.

Este módulo se utiliza principalmente para aplicaciones de temperatura, ya que los sensores RTD se utilizan específicamente para medir las lecturas de temperatura.La capacidad de resistencia de este módulo es aplicable para medir el desplazamiento o el movimiento o los dispositivos mecánicos.Por lo general, se utiliza para medir la longitud del viaje, el movimiento reflejado por la disminución y el aumento de la lectura de la resistencia.

Este módulo admite sensores RTD de 2 alambres, 3 alambres y 4 alambres. Para un RTD de 2 alambres, los cables recomendados son el cable blindado Belden 9501 o equivalente.utilizar el cable Belden 9533 o Belden 83503Para un RTD de 2 alambres, evitar cables largos, ya que reduce la precisión de la medición.el efecto o los cables largos pueden minimizarse mediante el uso de un cable de ancho más bajo, como un cable AWG # 16 en lugar de AWG # 24.Los terminales del bloque terminal removible (RTB) están destinados a la conexión de un solo cable.

El estado del canal se puede controlar mediante el indicador LED, mientras que el funcionamiento del módulo se puede controlar mediante el indicador de estado LED.Este módulo tiene un filtro digital de paso bajo y un filtro de entrada programableEl módulo de conversión analógica a digital es la modulación sigma-delta.Su proceso de calibración automática ocurre cada vez que el módulo se enciende que también es programable a un ciclo específico de cada 5 minutosLos tipos de RTD presentes en el módulo 1746-NR8 son cobre, platino, níquel-hierro y níquel. El bloque terminal compatible con este módulo es un bloque terminal Allen-Bradley 1746-RT-35.El consumo de energía del plano trasero del módulo 1746-NR8 es máximo de 1El consumo de corriente de los 1746-NR8 es de 100 mA a 5 Volts DC y 55 mA a 24 Volts DC.Su tensión máxima de modo común es +/- 1 Volt, mientras que sus sobrecargas máximas permanentes son de +/- 5 mA para la corriente y +/- 5 Volts DC.El voltaje de aislamiento del módulo 1746-NR8 es continuo a 5 Volts DC entre los canales y 500 Volts AC durante 1 minuto entre las entradas y el plano de fondoSu rango de temperatura de funcionamiento es de 32 a 140 grados Fahrenheit, su rango de temperatura de almacenamiento es de -40 a 185 grados Fahrenheit,y su humedad relativa no condensante es de 5 a 95%.

El Allen-Bradley 1746-NR8 es un módulo de entrada analógica RTD/Resistencia SLC 500.Las demás materias primasEste módulo es compatible con el estilo fijo y el estilo modular SLC 500.
