Panel de interfaz auxiliar general eléctrico DS3800NADB para aplicaciones industriales

Descripción del producto:DS3800NADB

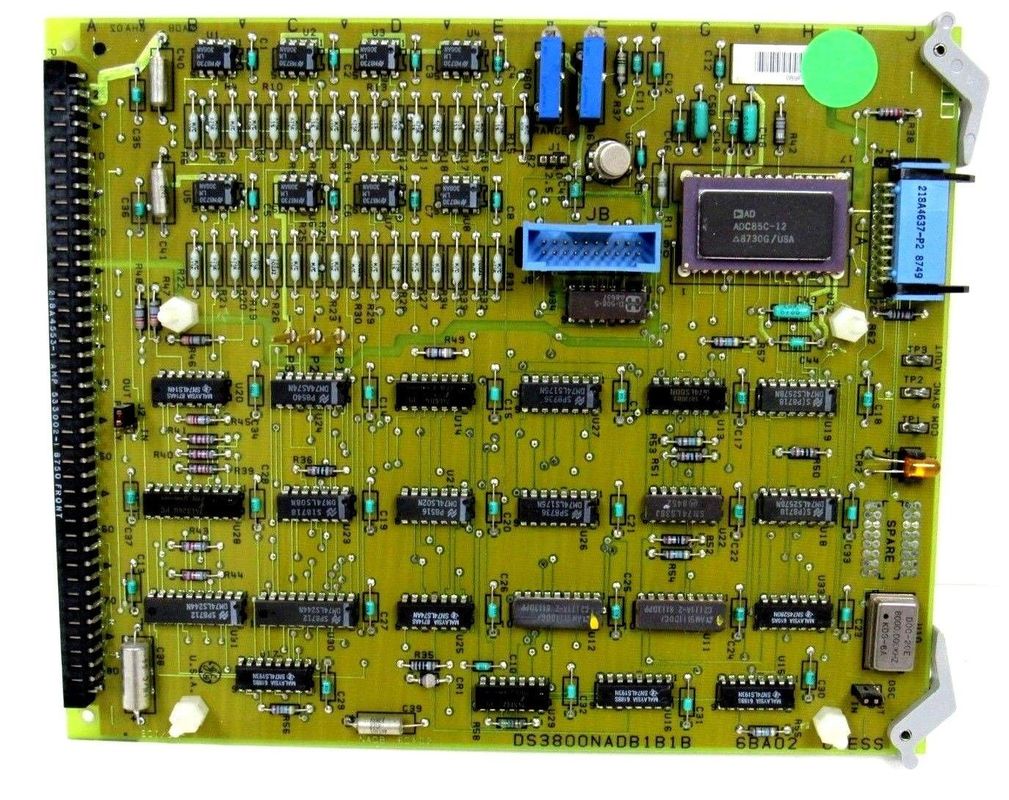

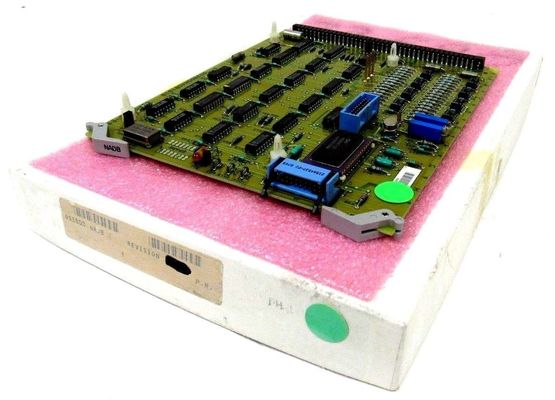

• Dimensiones y estructura del tablero
  • Como placa de circuito impreso, la DS3800NADB ocupa un espacio relativamente grande y está diseñada para acomodar una variedad de componentes. El tamaño de la placa está optimizado para albergar todos los circuitos necesarios para sus funciones de conversión de analógico a digital. La presencia de orificios perforados en las esquinas superior derecha e inferior derecha indica un mecanismo de montaje estándar. Es probable que estos orificios estén diseñados para encajar en un gabinete o panel de control específico dentro del sistema industrial, lo que garantiza una instalación segura y estable. Esto es crucial en entornos donde las vibraciones de la maquinaria, como las de una central eléctrica, podrían alterar el funcionamiento de la tarjeta si no se monta correctamente.
• Diseño de componentes
  • Circuitos integrados: La placa está poblada por un número importante de circuitos integrados. Estos circuitos integrados desempeñan diversas funciones en el proceso de conversión de analógico a digital. Por ejemplo, algunos pueden estar dedicados a la amplificación de señales, asegurando que las señales de entrada analógicas débiles se aumenten a un nivel adecuado para una conversión precisa. Otros podrían participar en la operación real de conversión de analógico a digital, utilizando algoritmos complejos para digitalizar con precisión las señales analógicas. La ubicación estratégica de estos circuitos integrados en la placa está diseñada para minimizar la interferencia de la señal y optimizar la eficiencia de conversión general.
  • Resistencias y Condensadores: Hay una serie de resistencias y condensadores en el DS3800NADB. Las resistencias se utilizan para controlar el flujo de corriente eléctrica, establecer niveles de voltaje y realizar funciones como igualación de impedancia. Los condensadores, por otro lado, se emplean para tareas como filtrar el ruido eléctrico, desacoplar fuentes de alimentación y almacenar y liberar carga eléctrica según sea necesario. Su combinación ayuda a acondicionar las señales de entrada analógicas, haciéndolas más adecuadas para el proceso de conversión de analógico a digital.
  • Conectores: La placa está equipada con conectores macho y hembra. Estos conectores son esenciales para establecer comunicación con otros componentes dentro del sistema de control industrial. El conector macho se puede utilizar para enviar señales digitales que se han convertido a partir de entradas analógicas, mientras que el conector hembra se puede utilizar para recibir alimentación, señales de control o señales de entrada analógica adicionales. El diseño de estos conectores garantiza una conexión fiable y segura, minimizando el riesgo de pérdida de señal o cortocircuitos eléctricos.

2. Descripción funcional



• Conversión analógica a digital
  • Conversión de alta resolución: Como tarjeta de conversión de analógico a digital de 12 bits, el DS3800NADB ofrece un alto nivel de resolución para convertir señales analógicas a formato digital. Una resolución de 12 bits significa que puede distinguir entre 4096 niveles diferentes dentro del rango de señal analógica de entrada. Esta alta resolución es crucial en aplicaciones donde se requieren mediciones y control precisos, como en los sistemas de control de turbinas. Por ejemplo, en una turbina de gas, la conversión precisa de señales analógicas de sensores que miden parámetros como temperatura, presión y caudal es esencial para mantener el rendimiento óptimo de la turbina.
  • Manejo de señal de entrada: La tarjeta está diseñada para manejar una variedad de señales de entrada analógicas. Puede aceptar señales de diferentes tipos de sensores, como termopares para medición de temperatura, transductores de presión y medidores de flujo. Estas señales analógicas pueden tener diferentes rangos de voltaje y es probable que el DS3800NADB esté equipado con un circuito de entrada que puede escalar y acondicionar estas señales para que estén dentro del rango apropiado para el proceso de conversión de analógico a digital.
• Salida de datos y comunicación
  • Formato de salida digital: Una vez que las señales analógicas se convierten a formato digital, el DS3800NADB genera los datos en un formato que otros componentes del sistema pueden procesar fácilmente. La salida digital puede estar en formato paralelo o en serie, según los requisitos de diseño. Estos datos digitales luego se pueden enviar a microcontroladores, controladores lógicos programables (PLC) u otras unidades de procesamiento digital dentro del sistema de control de la turbina. Estas unidades pueden utilizar los datos digitales para tomar decisiones, como ajustar el caudal de combustible, la velocidad de la turbina o los ángulos de las palas para garantizar un funcionamiento eficiente y seguro de la turbina.
  • Comunicación con otros componentes: Los conectores macho y hembra de la placa permiten una comunicación perfecta con otros componentes del sistema de control industrial. La tarjeta puede comunicarse con otras placas que son responsables de tareas como el almacenamiento de datos, la visualización o el procesamiento adicional de señales. Por ejemplo, puede enviar los datos digitales convertidos a un tablero de visualización, que luego puede presentar la información a los operadores en un formato legible por humanos. Además, puede recibir señales de control desde una unidad de control central, que puede ajustar el funcionamiento de la tarjeta, como cambiar el rango de la señal de entrada o la tasa de conversión.

3. Adaptabilidad ambiental



• Resistencia a la temperatura y la humedad
  • El DS3800NADB está diseñado para funcionar dentro de un rango de temperatura específico, normalmente adecuado para entornos industriales. En plantas de energía u otros entornos industriales, la temperatura puede variar significativamente y la tarjeta está diseñada para soportar estas fluctuaciones sin comprometer su rendimiento. De manera similar, puede manejar un cierto rango de niveles de humedad, lo que garantiza un funcionamiento confiable incluso en condiciones de humedad. Esta adaptabilidad ambiental se logra mediante el uso de componentes clasificados para estas condiciones y características de diseño de gestión térmica adecuada y resistencia a la humedad en la placa.
• Compatibilidad electromagnética (CEM)
  • Los entornos industriales suelen estar llenos de interferencias electromagnéticas (EMI) de diversas fuentes, como motores, transformadores y transmisores de radiofrecuencia (RF). El DS3800NADB está diseñado para ser compatible electromagnéticamente, lo que significa que puede funcionar sin verse afectado significativamente por estos campos electromagnéticos externos. Probablemente tenga mecanismos integrados de blindaje y filtrado para proteger sus componentes internos de EMI y RFI. Esto garantiza que el proceso de conversión de analógico a digital siga siendo preciso y que la salida de datos sea fiable, incluso en presencia de un fuerte ruido electromagnético.



Características:DS3800NADB

• Estructura del tablero: Es una placa de circuito impreso relativamente grande y funciona como placa base para la placa auxiliar más pequeña DS3800DADB. Tiene una pestaña extractora unida a sus esquinas superior e inferior derecha para una fácil extracción e instalación. El tablero viene perforado de fábrica y marcado para alineación en el borde inferior con "NADB 6 DA 02 6 BA 04".
• Conectores: Tiene un conector macho, un conector hembra y un conector de cinta para comunicarse con el DS3800DADB. Los conectores garantizan conexiones fiables con otros componentes del sistema.
• Componentes
  • Indicador LED: Tiene un LED ámbar marcado "P OK" para indicar el estado de energía o el funcionamiento normal de la placa.
  • Puntos de prueba: Hay tres puntos de prueba de TP marcados COM/SYNC/AOUT, que se pueden utilizar con fines de prueba y depuración.
  • Resistencias y Condensadores: Dispone de dos potenciómetros de resistencia variable y múltiples condensadores. Los condensadores desempeñan un papel en el filtrado y el almacenamiento de energía, mientras que los potenciómetros se pueden ajustar para ajustar ciertos parámetros.
  • Circuitos integrados: Está equipado con múltiples circuitos integrados, incluido el convertidor A/D de 12 bits ADC85H-12 con referencia y reloj. El diseño de este chip incluye resistencias de escala que proporcionan rangos de señal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 o 0 a +10 voltios.



Personalización y flexibilidad

Interruptores de puente: Tiene múltiples interruptores de puente. J1 está marcado como "rango", J2 está marcado como "paridad" y se puede configurar en entrada o salida, y J3 está marcado como "osc" y se puede configurar en entrada o salida, lo que permite cierta personalización y configuración del funcionamiento de la placa.PTH de repuesto: Hay orificios pasantes chapados de repuesto ubicados a lo largo de su borde derecho, lo que brinda la posibilidad de realizar modificaciones o expansiones adicionales del circuito si es necesario.

Características funcionales

Resolución alta: Como tarjeta de conversión de analógico a digital de 12 bits, puede distinguir entre 4096 niveles diferentes dentro del rango de señal analógica de entrada, lo que proporciona una conversión de alta precisión para una medición y control precisos.Compatibilidad de señal de salida: Todas las señales digitales son compatibles con DTL y TTL, y la salida de datos es negativa y está disponible en forma serial o paralela, lo que facilita la interfaz con otros dispositivos digitales del sistema.Diseño de redundancia: El sistema GE Speedtronic Mark IV, del cual forma parte el DS3800NADB, tiene conjuntos de chips integrados con redundancias de votación de dos de tres en todos los parámetros de protección y controles críticos, lo que mejora la confiabilidad y seguridad del sistema.

Parámetros técnicos: DS3800NADB



• Resolución: 12 bits, lo que significa que puede distinguir entre 4096 niveles diferentes dentro del rango de señal analógica de entrada, proporcionando una conversión de alta precisión para una medición y control precisos.
• Rango de señal de entrada: El convertidor A/D de 12 bits ADC85H-12 en la placa tiene resistencias de escalado que proporcionan rangos de señal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 o 0 a +10 voltios.

Salida digital



• Compatibilidad: Todas las señales digitales son compatibles con DTL y TTL, y la salida de datos es negativa-verdadera.
• Formato de salida: La salida de datos está disponible en forma serial o paralela, lo que facilita la interfaz con otros dispositivos digitales del sistema.

Conectores



• Conector macho: Ubicado en un borde corto de la placa, se utiliza para enviar señales digitales o conectarse a otros componentes que requieren los datos digitales convertidos.
• Conector hembra: Completa el otro borde corto, que puede usarse para recibir alimentación, señales de control o señales de entrada analógica adicionales.
• Conector de cinta: Se utiliza para comunicarse con la placa auxiliar DS3800DADB.

Fuente de alimentación



• Voltaje: Los requisitos de voltaje específicos no están disponibles públicamente en detalle, pero está diseñado para funcionar dentro del rango de suministro de energía proporcionado por el sistema GE Speedtronic Mark IV.
• Consumo de energía: El consumo de energía de la placa no se especifica en el dominio público, pero está optimizado para operar eficientemente dentro del entorno del sistema de control de la turbina.

Otros parámetros



• Indicador LED: Tiene un LED ámbar marcado "P OK" para indicar el estado de energía o el funcionamiento normal de la placa.
• Puntos de prueba: Hay tres puntos de prueba de TP marcados COM/SYNC/AOUT, que se pueden utilizar con fines de prueba y depuración.
• Resistencias y Condensadores: Dispone de dos potenciómetros de resistencia variable y múltiples condensadores. Los condensadores desempeñan un papel en el filtrado y el almacenamiento de energía, mientras que los potenciómetros se pueden ajustar para ajustar ciertos parámetros.
• Interruptores de puente: J1 está marcado como "rango", J2 está marcado como "paridad" y se puede configurar en entrada o salida, y J3 está marcado como "osc" y se puede configurar en entrada o salida, lo que permite cierta personalización y configuración del funcionamiento de la placa.
• PTH de repuesto: Hay orificios pasantes chapados de repuesto ubicados a lo largo de su borde derecho, lo que brinda la posibilidad de realizar modificaciones o expansiones adicionales del circuito si es necesario.



Aplicaciones:DS3800NADB



Automatización Industrial



• Control de procesos: En procesos de producción industrial como el procesamiento de productos químicos, refinación de petróleo y alimentos, el DS3800NADB se puede utilizar para convertir señales analógicas de variables de proceso como caudal, nivel y concentración en señales digitales para el controlador lógico programable (PLC) o distribuido. sistema de control (DCS) para procesar y controlar. Esto permite una regulación precisa del proceso de producción, garantizando la calidad del producto y la eficiencia de la producción.
• Robótica: En sistemas robóticos, el DS3800NADB se puede utilizar para convertir señales analógicas de sensores como sensores de fuerza, sensores de posición y sensores de visión en señales digitales para que el controlador del robot las procese y analice. Esto permite al robot percibir con precisión el entorno externo y realizar tareas como agarrar, ensamblar y soldar con alta precisión.

Sistemas de diagnóstico y monitoreo de equipos



Laboratorios de Investigación y Desarrollo



Personalización:DS3800NADB

• Interacción con la placa auxiliar DS3800DADB: El DS3800NADB sirve como placa principal y se conecta a la placa auxiliar DS3800DADB mediante un cable plano. Los ocho condensadores 708a1 200v m/e en la placa auxiliar pueden aumentar significativamente la capacitancia del DS3800NADB, optimizando así el rendimiento general del sistema.
• Integración dentro del sistema Speedtronic Mark IV: Es parte del sistema GE Speedtronic Mark IV y funciona en conjunto con otros tableros de control, sensores y actuadores del sistema. Juntos logran un control preciso de las turbinas de gas y vapor. Por ejemplo, comparte datos y señales de control con otros tableros de control para garantizar el funcionamiento coordinado de todo el sistema.

Mantenimiento y Reparación



• Detección de fallas: Se puede observar el indicador LED ámbar "P OK" en la placa para determinar preliminarmente si el suministro de energía o el estado operativo de la placa es normal. Además, los tres puntos de prueba TP marcados COM/SYNC/AOUT permiten a los técnicos realizar una detección de señales y una búsqueda de fallas más profundas.
• Reparación y reemplazo: Dado que el GE DS3800NADB es un componente clave del sistema GE Speedtronic Mark IV, generalmente se recomiendan técnicos profesionales para su reparación y reemplazo. Durante el proceso de reparación, se requieren equipos y herramientas de prueba profesionales, como osciloscopios y multímetros, para garantizar la calidad y seguridad de la reparación. Algunas empresas especializadas en reparación de automatización industrial o los centros de servicio posventa de GE pueden proporcionar servicios de reparación relevantes.

Desarrollo y reemplazo



• Actualizaciones tecnológicas: Con el desarrollo continuo de la tecnología electrónica, la tecnología de conversión A/D también está evolucionando. Están surgiendo chips de conversión A/D de mayor resolución, mayor velocidad de conversión y menor consumo de energía. Sin embargo, debido al uso generalizado del sistema GE Speedtronic Mark IV en algunos campos específicos, el DS3800NADB sigue siendo un componente esencial por ahora. En el futuro, podrá ser sustituido paulatinamente por productos con mejores prestaciones.
• Compatibilidad y actualizaciones: Al considerar actualizar o reemplazar el GE DS3800NADB, se debe considerar plenamente su compatibilidad con el sistema existente. Los nuevos productos de reemplazo deben ser compatibles con el sistema original en términos de rendimiento eléctrico, especificaciones de interfaz y funciones para garantizar el funcionamiento normal del sistema. Al mismo tiempo, se requiere una evaluación y prueba integrales del sistema para evitar problemas de compatibilidad y posibles riesgos de seguridad.
• J1: "Rango" marcado, que se puede ajustar para cambiar el rango de la señal de entrada analógica. El convertidor A/D de 12 bits ADC85H-12 en la placa tiene resistencias de escalado que proporcionan rangos de señal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 o 0 a +10 voltios.
• J2: Marcado como "paridad", que se puede establecer en "dentro" o "fuera", lo que permite la configuración de ajustes de paridad para la transmisión de datos. Esto es útil para garantizar la precisión e integridad de la comunicación de datos entre la placa y otros dispositivos.
• J3: Marcado como "osc" y se puede configurar en "in" o "out", lo que permite personalizar la configuración del oscilador. Esto se puede ajustar de acuerdo con los requisitos específicos del sistema para optimizar la frecuencia de operación y la estabilidad de la placa.

• Orificios pasantes chapados de repuesto


  Hay orificios pasantes chapados de repuesto ubicados a lo largo del borde derecho del tablero. Estos brindan la posibilidad de modificaciones o ampliaciones adicionales del circuito. Los usuarios pueden agregar componentes personalizados, como resistencias, condensadores u otros circuitos integrados, a la placa para cumplir con requisitos de aplicaciones específicas o implementar funciones adicionales.
