Modulo de interfaz periférica GE DS3800NADA La elección perfecta para la eficiencia industrial

Descripción del producto:DS3800NADA

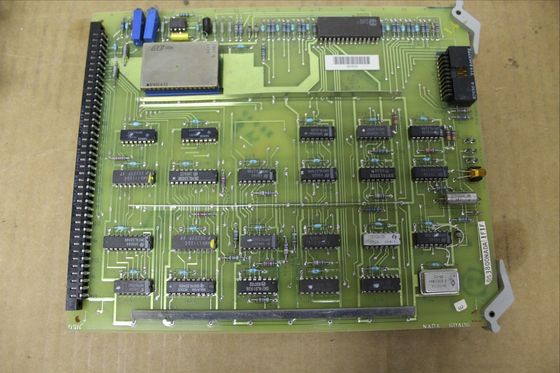

• Refuerzo estructural: La presencia de tres barras transversales que abarcan el lado largo de la tabla cumple una función estructural vital: estas barras transversales actúan como refuerzos, reduciendo significativamente el riesgo de flexión de la tabla.En entornos industriales, cuando la tarjeta pueda estar sujeta a tensiones mecánicas, como las vibraciones de las máquinas cercanas, este refuerzo garantiza la integridad física de la placa.Esto es esencial ya que cualquier flexión podría dañar el delicado circuito interno, lo que conduce a un mal funcionamiento o a una conversión inexacta de la señal.
• Características de montaje y manejo: Los agujeros perforados en las cuatro esquinas son de serie para un montaje seguro.Permiten que el DS3800NADA se conecte firmemente a un panel de control o a un sistema montado en un rack utilizando el hardware adecuadoLos dos clips de extracción, situados en la esquina superior derecha y inferior derecha, están diseñados para quitar fácilmente la tarjeta.que permita a los técnicos retirar la tarjeta de forma rápida y segura sin dañar los conectores u otros componentes.
• Indicador y puntos de pruebaEl LED de color ámbar en el borde derecho de la placa sirve como indicador y puede proporcionar retroalimentación visual sobre el estado del funcionamiento de la tarjeta, como encendido, transferencia de datos,o condiciones de errorLos tres puntos de prueba situados sobre el LED son valiosas herramientas de diagnóstico. Los técnicos pueden utilizar estos puntos para medir parámetros eléctricos como niveles de voltaje, formas de onda de la señal,o comprobar la presencia de señales específicasEsto ayuda a solucionar cualquier problema que pueda surgir durante el funcionamiento de la tarjeta.Los dos potencialómetros en el borde superior de la tabla probablemente se utilizan para ajustar con precisión ciertas características eléctricas, como el ajuste de ganancia para señales de entrada analógicas.

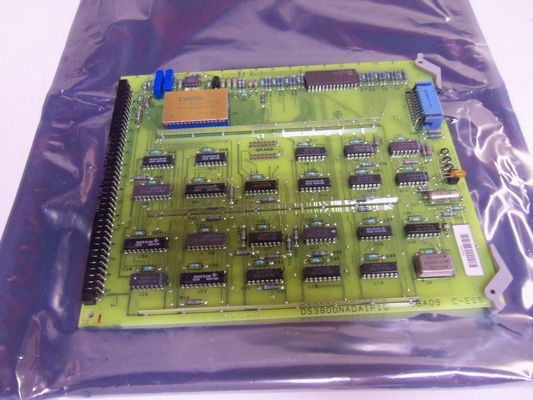

Componentes del circuito

• Componentes pasivos: La inclusión de pequeños condensadores y múltiples resistencias de película metálica es fundamental para la funcionalidad eléctrica de la tarjeta.,Desacoplamiento de las fuentes de alimentación y almacenamiento y liberación de carga eléctrica según sea necesario.y proporcionar aislamiento eléctricoSu combinación garantiza el adecuado acondicionamiento de las señales de entrada analógicas antes de su conversión en forma digital.

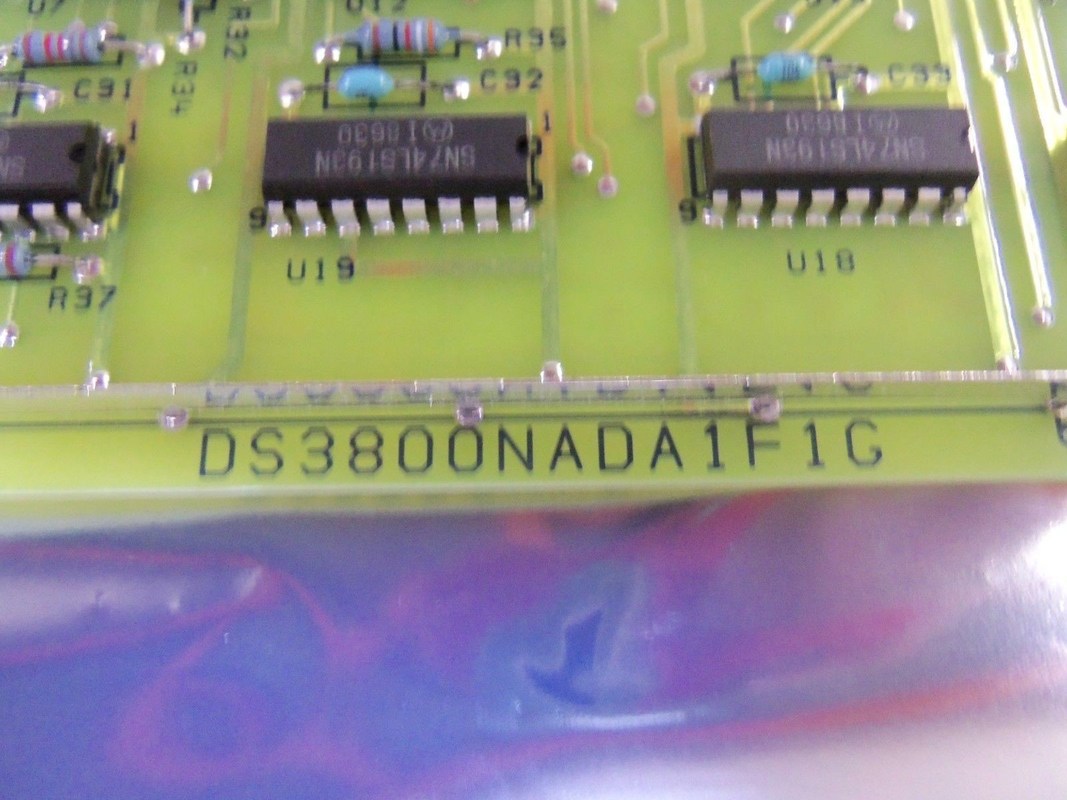

• Circuitos integradosCon veintiséis circuitos integrados, el DS3800NADA está equipado para realizar tareas complejas de procesamiento de señales.y circuitos lógicos de controlLos convertidores analógicos a digitales están en el corazón de la tarjeta, responsables de convertir con precisión las señales analógicas en valores digitales.Los amplificadores de señal aumentan las señales analógicas débiles a un nivel adecuado para la conversión, mientras que los circuitos lógicos de control gestionan el funcionamiento general de la tarjeta, incluida la transferencia de datos y la comunicación con otros componentes.
• Repuesto revestido - a través de agujeros (PTH): El conjunto de PTH de repuesto cerca de la parte media superior de la placa ofrece flexibilidad para futuras modificaciones.resistencias adicionales para ajustar un circuito en particular o un circuito integrado a pequeña escala para una nueva característicaEste diseño avanzado permite que la tarjeta se adapte a las necesidades cambiantes con el tiempo.

Comunicación y compatibilidad

• Configuración del conector: La presencia de un conector masculino y un conector femenino en la placa está diseñada para permitir la comunicación sin problemas con otros módulos dentro del sistema de control industrial.Estos conectores son probablemente de alta densidad., capaz de transmitir múltiples señales, incluidas las entradas analógicas, las salidas digitales, las señales de alimentación y control.reducir al mínimo el riesgo de pérdida o interferencia de la señal.
• Compatibilidad del sistema: la compatibilidad del DS3800NADA con una amplia gama de sistemas de automatización de GE, incluidos los sistemas de control de turbinas Mark V, Mark VI y Mark VIe,con una capacidad de transmisión superior a 100 W,Esta compatibilidad entre sistemas permite una fácil integración en diferentes configuraciones industriales.en una central eléctrica que utilice una combinación de sistemas de control de turbinas Mark VI y PLC RX3I para la automatización general de la planta, el DS3800NADA puede utilizarse para interfacer entre sensores analógicos y estos sistemas de control digital, asegurando un flujo de datos sin problemas y un funcionamiento coordinado.

Características ópticas (si procede)

• Indicación del estado: Si el LED ámbar se considera en el contexto de las características ópticas, proporciona una indicación visual del estado de la tarjeta.el brillo del LED se puede observar fácilmente, que permite a los operadores evaluar rápidamente si la tarjeta funciona correctamente.mientras que un LED intermitente podría indicar una condición de error o un proceso de diagnóstico en cursoEsta retroalimentación visual es una forma sencilla pero eficaz de controlar el estado de la tarjeta sin necesidad de equipos de diagnóstico adicionales.

Características:DS3800NADA

• Diseño estructural robusto
  • Las tres barras transversales en el lado largo de la tabla son una característica clave para la integridad estructural.En entornos industriales llenos de maquinaria vibratoriaPor ejemplo, en una central eléctrica donde las turbinas de gas generan vibraciones significativas, las barras transversales evitan que la tarjeta sufra daños físicos,que de otro modo podrían interrumpir la conversión precisa de señales analógicas.
• Instalación y extracción convenientes
  • Los agujeros perforados en las cuatro esquinas y los dos clips de extracción simplifican el proceso de instalación y extracción.siguiendo las prácticas de montaje industriales estándarLos clips de extracción, situados en la esquina superior derecha y inferior derecha, proporcionan un mecanismo de agarre fácil para los técnicos.Estos clips permiten la eliminación rápida y sin daños de la tarjeta, reduciendo los tiempos de inactividad y facilitando un servicio eficiente.

• 2Indicadores y características de diagnóstico

• Indicación de estado visual
  • El LED de color ámbar en el borde derecho sirve como una señal visual inmediata sobre el estado operativo de la tarjeta.o condiciones de errorEn una gran sala de control industrial, donde varios sistemas están operando simultáneamente, este LED permite a los operadores identificar rápidamente si el DS3800NADA está funcionando correctamente.un LED iluminado de forma continua puede indicar un funcionamiento normal, mientras que un LED que parpadea rápidamente podría indicar un error de comunicación o un mal funcionamiento en el proceso de conversión analógica a digital.
• Puntos de prueba accesibles
  • Los tres puntos de prueba situados por encima del LED son invaluables para fines de diagnóstico. Los técnicos pueden usar estos puntos para medir parámetros eléctricos como niveles de voltaje, amplitudes de señal y formas de onda.Esto es crucial para solucionar cualquier problema con las señales de entrada analógicas o el proceso de conversiónPor ejemplo, si hay una salida inesperada del convertidor A/D, los puntos de prueba pueden utilizarse para comprobar la integridad de la señal analógica de entrada,Ayudando a aislar el problema ya sea en la fuente de señal o dentro de la propia tarjeta.
• Potenciómetros ajustables
  • Los dos potencialómetros situados en el borde superior de la placa ofrecen la posibilidad de ajustar las características eléctricas específicas, que se pueden utilizar para ajustar la ganancia de las señales de entrada analógicas.Por ejemplo,En las aplicaciones en las que las señales analógicas de entrada varían en amplitud, los potenciómetros permiten optimizar el nivel de la señal antes de la conversión.Esto garantiza que el convertidor A/D reciba señales dentro de su rango óptimo de entrada, mejorando la precisión y la resolución de la salida digital.

• 3Características de los componentes del circuito

• Conjunto completo de componentes pasivos
  • La combinación de condensadores pequeños y múltiples resistencias de película metálica proporciona un enfoque bien redondeado para el acondicionamiento de la señal.Los condensadores se utilizan para funciones como filtrar el ruido de alta frecuencia, desacoplar las fuentes de alimentación para evitar interferencias eléctricas y actuar como elementos de almacenamiento de energía.División de tensiónJuntos, aseguran que las señales de entrada analógicas estén debidamente condicionadas y preparadas para una conversión precisa en formato digital.
• Potentes circuitos integrados
  • Con veintiséis circuitos integrados, el DS3800NADA está equipado para manejar tareas complejas de procesamiento de señales.que son responsables de la conversión precisa de señales analógicas en valores digitalesLos amplificadores de señal dentro de los circuitos integrados aumentan las señales analógicas débiles a un nivel adecuado para la conversión.coordinación de la transferencia de datos, la comunicación con otros componentes y la consecución adecuada de los procesos de conversión.
• Expansión flexible con PTH adicional
  • El conjunto de agujeros de repuesto (PTH) cercanos a la parte media superior de la placa ofrece capacidades de prueba futuras.Estos agujeros se pueden utilizar para añadir componentes adicionalesPor ejemplo, si se introducen nuevas tecnologías de sensores que requieren componentes adicionales de procesamiento de señales,o si hay necesidad de mejorar la funcionalidad de la tarjeta con resistencias adicionales o circuitos integrados a pequeña escala, el PTH de repuesto puede utilizarse sin necesidad de un rediseño completo de la placa.

• 4Características de comunicación y compatibilidad

• Configuración de conector versátil
  • Los conectores masculinos y femeninos de la placa están diseñados para una comunicación perfecta con otros módulos del sistema de control industrial.incluidas las entradas analógicasSu diseño de alta densidad garantiza una transferencia de señal confiable y eficiente, minimizando el riesgo de pérdida o interferencia de la señal.Esto permite que el DS3800NADA interactúe con una amplia gama de dispositivos, tales como sensores, actuadores y otros paneles de control.
• Compatibilidad general del sistema
  • La compatibilidad del DS3800NADA con múltiples sistemas de automatización de GE, como los sistemas de control de turbinas Mark V, Mark VI y Mark VIe, así como los controladores lógicos programables (PLC) RX3I y RX7I,es una ventaja significativaEn una planta industrial a gran escala que utiliza una combinación de estos sistemas GE para el control de las turbinas, la gestión de la energía,y automatización general de procesos, el DS3800NADA puede actuar como una interfaz común para la conversión analógica a digital, asegurando un flujo de datos sin problemas y un funcionamiento coordinado en todo el sistema.

Parámetros técnicos:DS3800NADA

• Método de comunicación: Fibra óptica
• Interfaz óptica: doble longitud de onda, fibra multimodo
• Longitudes de onda ópticas: 820 nm y 1300 nm
• Rango de potencia óptica: de -19,5 a -14,5 dBm
• Sensibilidad del receptor: -34 dBm
• Conector óptico: Tipo ST
• Tasa de transferencia de datos: 1 Mbps
• Número de puertos: 1

Eléctrico

• Consumo de energía: 5W como máximo

Medio ambiente

• Rango de temperatura de funcionamiento: 0 a 50 grados centígrados (32 a 122 grados Fahrenheit)
• Rango de temperatura de almacenamiento: -40 a 70 grados Celsius (-40 a 158 grados Fahrenheit)
• Rango de humedad: entre el 5% y el 95% no condensante

Circuitos

• Número de circuitos integrados: Veintiséis, incluyendo un chip convertidor analógico a digital que combina un ADC de 12 bits con un reloj interno y un amplificador de retención de pistas.
• Formatos de datos de salida: Una sola palabra paralela de 12 bits; dos bytes de 8 bits o datos en serie.

Aplicaciones:DS3800NADA

• Turbinas de vapor: En las centrales eléctricas, se utiliza para convertir las señales analógicas de los sensores que controlan la presión de vapor, la temperatura y el caudal en señales digitales.El sistema de control procesa las señales digitales para ajustar con precisión la velocidad de la turbina de vapor, carga y otros parámetros de funcionamiento, garantizando una generación de energía eficiente y estable1.
• Turbinas de gas: Para las turbinas de gas de generación de energía y motores de aviones, el DS3800NADA puede convertir señales analógicas de sensores que miden el flujo de combustible, la temperatura de los gases de escape y la presión de entrada del compresor.Las señales digitales convertidas ayudan al sistema de control a optimizar el proceso de combustión, mejorar la eficiencia del combustible y mejorar la fiabilidad y la seguridad del funcionamiento de las turbinas de gas.

Automatización industrial

• Control de procesos: En procesos de producción industriales como los químicos, farmacéuticos y de procesamiento de alimentos, se utiliza para convertir señales analógicas de sensores que controlan la temperatura, la presión, el flujo,y nivel en señales digitalesEl sistema de control puede entonces realizar el control PID y otros algoritmos basados en estas señales digitales para mantener la estabilidad y la calidad del proceso de producción1.
• Fabricación discreta: En las industrias automotriz, electrónica y de fabricación de maquinaria, el DS3800NADA se puede utilizar para convertir señales analógicas de sensores en equipos de producción,como los sensores de posición y velocidad de los brazos robóticos, los sensores de presión de las prensas hidráulicas y los sensores de temperatura de los equipos de soldadura.Las señales digitales se utilizan para un control preciso y el seguimiento del proceso de producción para mejorar la eficiencia de la producción y la calidad del producto.

Controladores lógicos programables (PLC)

• Adquisición de datos: El DS3800NADA, cuando se integra con los PLC, puede convertir señales analógicas de varios dispositivos de campo en señales digitales que pueden ser procesadas y almacenadas por el PLC.Esto permite al PLC recopilar y analizar datos del proceso de producción, proporcionando una base para la optimización del proceso y el diagnóstico de fallos.
• Salida de control: También puede convertir las señales de salida digitales del PLC en señales analógicas para controlar actuadores como motores, válvulas y calentadores en el campo,Realizar el control de circuito cerrado del proceso de producción.

Sistemas de energía renovable

• Turbinas eólicas: En los parques eólicos, el DS3800NADA puede convertir señales analógicas de anemómetros, paletas de viento y otros sensores en señales digitales. The control system of the wind turbine can then adjust the pitch angle and rotational speed of the blades according to the wind speed and direction to maximize power generation efficiency and ensure the safety of the wind turbine operation.
• Instalaciones de energía solar: Para las plantas de energía solar, puede convertir señales analógicas de sensores de irradiación solar y sensores de temperatura en señales digitales.El sistema de control puede entonces ajustar los parámetros de funcionamiento de los inversores y otros equipos de acuerdo con la irradiación solar y la temperatura para mejorar la eficiencia de conversión de la energía solar.

Personalización: DS3800NADA

• Formato de datos de salida: La tarjeta ofrece una elección de tres formatos de salida de datos, a saber, una sola palabra paralela de 12 bits, dos bytes de 8 bits o datos en serie.Los usuarios pueden configurar el formato de salida de acuerdo con los requisitos específicos de los microprocesadores conectados o procesadores de señal digital.
• Protocolo de comunicación: El DS3800NADA utiliza la comunicación de fibra óptica con longitudes de onda ópticas específicas, rango de potencia y velocidad de transferencia de datos.si el sistema global requiere un protocolo o interfaz de comunicación diferente, podrían utilizarse módulos de conversión externos adicionales o firmware personalizado para adaptar las capacidades de comunicación del panel.

Modificaciones físicas

• Montaje y recinto: La placa tiene un tamaño estándar y agujeros de montaje, pero en algunas aplicaciones donde el espacio es limitado o existen condiciones ambientales específicas,Las carcasas o soportes de montaje personalizados pueden diseñarse para alojar el DS3800NADAEsto puede proporcionar una mejor protección contra el polvo, la humedad y las interferencias electromagnéticas.
• Personalización del conector: La placa tiene conectores masculinos y femeninos específicos para la comunicación con otros PCB.Se pueden fabricar conjuntos de cables o adaptadores de conectores personalizados para garantizar una conexión adecuada.

Integración con otros componentes

• Compatibilidad del sistema: El DS3800NADA está diseñado para la serie Mark IV del sistema Speedtronic de GE. Sin embargo, en algunas aplicaciones en las que se necesita integrar con otros componentes que no sean Mark IV o sistemas de terceros,Los controladores de software personalizados o el middleware pueden desarrollarse para permitir la comunicación y la interacción sin problemas entre el DS3800NADA y los otros componentes..
• Redundancia y respaldo: En algunas aplicaciones críticas, se pueden añadir mecanismos adicionales de redundancia y copia de seguridad a nivel del sistema.y la lógica de control personalizado se puede implementar para cambiar entre las placas primarias y de respaldo en caso de fallo.

Apoyo y servicios:DS3800NADA

Nuestro equipo de soporte técnico de productos está disponible para ayudarle con cualquier pregunta o problema que pueda tener con respecto a la instalación, configuración o operación de nuestro producto.Nuestros expertos están altamente capacitados y conocedores, y trabajarán con usted para resolver cualquier problema que pueda encontrar.

También ofrecemos una gama de servicios para ayudarle a sacar el máximo provecho de nuestro producto, incluyendo capacitación, consultoría y personalización.Nuestros programas de capacitación están diseñados para enseñarle cómo usar nuestro producto de manera efectiva, mientras que nuestros servicios de consultoría pueden ayudarle a optimizar sus procesos y flujos de trabajo.Nuestro equipo de desarrolladores puede trabajar con usted para crear una solución a medida que satisfaga sus necesidades únicas.

Sea cual sea su necesidad de soporte técnico o servicio, estamos aquí para ayudarle a tener éxito con nuestro producto.
