Panel de interfaz auxiliar personalizable para la certificación CE de GE DS3800HXTA

Descripción del producto:DS3800HXTA

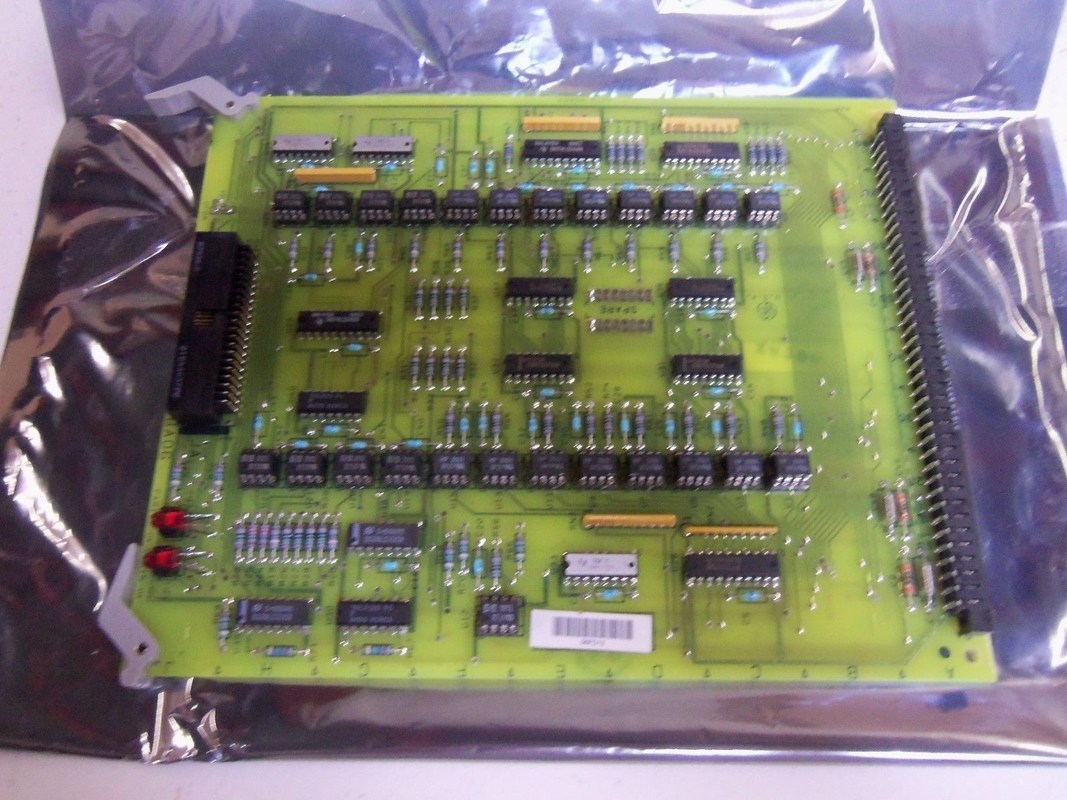

1. Características estructurales y de montaje
   • Los agujeros perforados de fábrica en las cuatro esquinas del DS3800HXTA son una característica física clave. Estos orificios están ubicados con precisión para permitir un montaje seguro dentro de un gabinete industrial, gabinete de control o sistema montado en bastidor. Los orificios de tamaño estándar son compatibles con los accesorios de montaje de uso común, lo que garantiza una instalación estable y confiable. Esto es crucial en entornos industriales donde prevalecen las vibraciones y la tensión mecánica, ya que un montaje adecuado ayuda a prevenir daños a la placa y garantiza un funcionamiento constante.
   • Los dos clips en el tablero mejoran aún más su estabilidad de montaje. Se pueden utilizar junto con los orificios perforados para sujetar firmemente el tablero en su lugar. Los clips están diseñados para una fácil conexión y desconexión, lo que simplifica los procesos de instalación y mantenimiento. Esto permite a los técnicos instalar o quitar rápidamente la placa según sea necesario, lo que reduce el tiempo de inactividad durante las actualizaciones o reparaciones del sistema.
   • La presencia de orificios pasantes chapados de repuesto en el tablero es un aspecto interesante. Estos orificios brindan flexibilidad para futuras modificaciones o ampliaciones de hardware. Por ejemplo, si es necesario agregar componentes adicionales a la placa para mejorar su funcionalidad, como resistencias adicionales, condensadores o incluso pequeños circuitos integrados, se pueden utilizar los orificios de repuesto. Esta característica hace que el DS3800HXTA se adapte a los requisitos cambiantes durante la vida útil del sistema industrial.
2. Diseño de componentes
   • Con 40 circuitos integrados (CI), la DS3800HXTA es una placa muy poblada. El uso de circuitos integrados específicos como el Texas Instruments AM26LS33ACN indica su enfoque en ciertas tareas de comunicación y procesamiento de señales. El AM26LS33ACN, por ejemplo, probablemente se utilice para funciones de controlador y receptor de línea, que son esenciales para una transmisión y recepción precisa de señales en sistemas de control industrial. Estos circuitos integrados funcionan en armonía para realizar diversas funciones, como acondicionamiento de señales, procesamiento de datos e implementación de protocolos de comunicación.
   • Los dos LED rojos, etiquetados "paridad correcta" y "cadena correcta", sirven como indicadores visuales importantes. El LED de "paridad correcta" puede proporcionar información sobre la integridad de la transmisión de datos, específicamente relacionada con la verificación de paridad. En las comunicaciones industriales, los bits de paridad se utilizan a menudo para detectar errores en los paquetes de datos. Si los datos se transmiten correctamente con la paridad esperada, el LED "paridad correcta" se iluminará, lo que indica una transferencia de datos confiable. El LED de "cadena bien" puede estar relacionado con la integridad de una cadena de comunicación o una secuencia de operaciones dentro del sistema. Su iluminación puede significar que una cadena particular de eventos, tal vez relacionados con el flujo de datos o las operaciones a nivel del sistema, está funcionando como se esperaba.
   • El punto de prueba denominado "dcom". en la esquina inferior derecha del tablero hay una valiosa herramienta de diagnóstico. Los técnicos pueden utilizar este punto de prueba para medir parámetros eléctricos, como niveles de voltaje, formas de onda de señal o verificar la presencia de señales específicas. Esto simplifica el proceso de resolución de problemas y permite una rápida identificación de posibles problemas en el funcionamiento de la placa. Por ejemplo, si hay un problema con la comunicación de datos, el “dcom.” El punto de prueba se puede utilizar para comprobar la integridad de las señales de comunicación.
3. Conectores y redes de resistencias
   • La presencia de un conector macho y hembra en lados opuestos de la placa de circuito es crucial para sus capacidades de comunicación. Estos conectores están diseñados para interactuar con otras placas de circuito dentro del sistema de control industrial. Permiten que el DS3800HXTA envíe y reciba datos, señales de control y energía. El diseño específico de estos conectores garantiza conexiones fiables y seguras, minimizando el riesgo de pérdida de señal o cortocircuitos eléctricos. El uso de conectores tanto macho como hembra permite una variedad de configuraciones de conexión, facilitando la integración con diferentes tipos de placas y equipos.
   • Las cinco matrices de redes de resistencias de la placa desempeñan funciones importantes en el procesamiento de señales. Se pueden utilizar para tareas de conversión de analógico a digital, donde ayudan a traducir señales analógicas en valores digitales que pueden ser procesados ​​por los componentes digitales de la placa. Además, son útiles para aplicaciones de división de voltaje. En los sistemas de control industrial, diferentes componentes pueden requerir niveles de voltaje específicos. Las redes de resistencias se pueden configurar para dividir el voltaje de entrada al nivel apropiado para estos componentes, asegurando un funcionamiento adecuado.

Descripción funcional

1. Transmisión y procesamiento de señales
   • Como placa transmisora, el DS3800HXTA es responsable de enviar señales a otros componentes del sistema de control industrial. Puede transmitir varios tipos de señales, según los requisitos del sistema. Por ejemplo, en un sistema de control de turbina de gas, puede enviar señales de control a actuadores que ajustan el caudal de combustible, la entrada de aire o los ángulos de las palas de la turbina. Estas señales se generan en base a los datos procesados ​​por los componentes internos de la placa.
   • La placa también procesa las señales entrantes. Puede recibir datos de sensores que monitorean parámetros como temperatura, presión, velocidad o vibración. Estas señales de sensores suelen estar en forma analógica o digital. El DS3800HXTA puede acondicionar estas señales, lo que puede implicar tareas como amplificación, filtrado y reducción de ruido. Después del acondicionamiento, las señales se procesan mediante algoritmos implementados por los circuitos integrados. Este procesamiento puede incluir análisis de datos, comparación con puntos de ajuste y toma de decisiones basadas en los datos procesados.
2. Integración y control del sistema
   • El DS3800HXTA es una parte integral del sistema de control industrial general. Está diseñado para funcionar en armonía con otros componentes de la serie GE Speedtronic Mark IV. Por ejemplo, puede comunicarse con otras placas responsables de la adquisición de datos, la visualización o funciones de control de nivel superior. En una planta de generación de energía, puede colaborar con tableros que monitorean el desempeño del generador, el estado de la red eléctrica y otros parámetros relacionados.
   • En cuanto a las funciones de control, la placa puede participar en tareas como el control de turbinas de gas o de vapor. Puede enviar señales para arrancar, detener o ajustar la velocidad de la turbina en función de los datos procesados ​​del sensor. Además, puede ser responsable de la secuenciación de equipos auxiliares, como bombas y válvulas, que son esenciales para el correcto funcionamiento de la turbina. La placa también puede gestionar los procedimientos de enfriamiento y arranque, garantizando que todo el sistema funcione sin problemas y de forma segura.

Características:DS3800HXTA

• Opciones de montaje seguro
  • Los agujeros perforados de fábrica en las cuatro esquinas, junto con los dos clips, proporcionan una solución de montaje segura y estable. Esto es vital en entornos industriales donde las vibraciones pueden ser un problema importante. Por ejemplo, en una central eléctrica con maquinaria rotativa de gran escala, el DS3800HXTA se puede fijar firmemente a un panel de control, asegurando que permanezca en su lugar y funcione correctamente a pesar de las vibraciones continuas. La combinación de orificios y clips también permite una fácil instalación y extracción, lo que resulta beneficioso durante el mantenimiento o las actualizaciones del sistema.
• Capacidad de expansión con orificios de repuesto
  • La presencia de orificios pasantes chapados de repuesto ofrece un alto grado de capacidad de expansión. En el cambiante panorama del control industrial, con el tiempo pueden surgir nuevos requisitos. Estos orificios permiten agregar componentes adicionales como resistencias, condensadores o incluso circuitos integrados de pequeña escala. Por ejemplo, si es necesario integrar un nuevo sensor en el sistema que requiere componentes de acondicionamiento de señal adicionales, los orificios de repuesto se pueden usar para montar estos componentes directamente en el DS3800HXTA, sin la necesidad de un rediseño complejo y costoso de toda la placa.

• 2. Componente - Funcionalidad de nivel

• Complemento rico en circuito integrado (IC)
  • Con 40 circuitos integrados, incluidos componentes como Texas Instruments AM26LS33ACN, la placa está equipada para manejar tareas complejas de comunicación y procesamiento de señales. El AM26LS33ACN, al ser un controlador y receptor de línea, probablemente se utilice para la transmisión de datos precisa y confiable a largas distancias en entornos industriales. Estos circuitos integrados trabajan juntos para realizar funciones como amplificación de señal, filtrado y conversión de digital a analógico o de analógico a digital. Esto permite que la placa procese una amplia variedad de señales de entrada de diferentes sensores y genere señales de salida apropiadas para fines de control.
• LED indicadores visuales
  • Los dos LED rojos etiquetados "paridad correcta" y "cadena correcta" sirven como indicadores de estado en tiempo real. El LED de "paridad correcta" proporciona información inmediata sobre la integridad de la transmisión de datos. En las comunicaciones industriales, donde la precisión de los datos es crucial, el LED indica si la verificación de paridad de los datos transmitidos ha pasado o fallado. Si el LED está iluminado, garantiza que los datos se hayan transmitido con la paridad correcta, lo que reduce el riesgo de corrupción de datos. El LED de “cadena bien” da una indicación del correcto funcionamiento de una cadena de comunicación específica o una secuencia de operaciones dentro del sistema. Esto ayuda a los técnicos a identificar rápidamente si hay algún problema en el flujo de datos u operaciones, lo que facilita una resolución de problemas más rápida.
• Punto de prueba de diagnóstico
  • El "dcom". El punto de prueba en la esquina inferior derecha es una valiosa herramienta de diagnóstico. Permite a los técnicos medir parámetros eléctricos clave, como niveles de voltaje, formas de onda de señal o la presencia de señales específicas. En caso de mal funcionamiento, este punto de prueba se puede utilizar para aislar el problema rápidamente. Por ejemplo, si hay un problema con la comunicación entre el DS3800HXTA y otros componentes, el punto de prueba se puede utilizar para verificar la integridad de las señales de comunicación, si están en los niveles de voltaje correctos y si tienen los patrones de forma de onda esperados.

• 3. Comunicación y procesamiento de señales

• Diseño de conector dual
  • Los conectores macho y hembra en lados opuestos de la placa de circuito permiten una comunicación perfecta con otras placas del sistema de control industrial. Este diseño permite una variedad de configuraciones de conexión, haciéndolo compatible con diferentes tipos de placas y equipos. Los conectores están diseñados para garantizar conexiones confiables y seguras, minimizando el riesgo de pérdida de señal o interferencia eléctrica. Por ejemplo, en una red industrial compleja donde varias placas necesitan intercambiar datos, el DS3800HXTA puede utilizar estos conectores para comunicarse con placas de adquisición de datos, procesadores de control o unidades de visualización.
• Matrices de red de resistencias
  • Las cinco matrices de redes de resistencias son componentes versátiles para el procesamiento de señales. Se pueden utilizar para la conversión de analógico a digital, donde ayudan a traducir las señales de los sensores analógicos en valores digitales que pueden ser procesados ​​por los componentes digitales de la placa. Además, son útiles para aplicaciones de división de voltaje. En los sistemas de control industrial, diferentes componentes pueden requerir niveles de voltaje específicos. Las redes de resistencias se pueden configurar para dividir el voltaje de entrada al nivel apropiado para estos componentes. Por ejemplo, si un sensor genera un voltaje demasiado alto para los circuitos de procesamiento internos de la placa, se puede usar la red de resistencias para reducir el voltaje a un nivel adecuado.

• 4. Sistema - Integración y control de niveles

• Compatibilidad con sistemas GE
  • El DS3800HXTA está diseñado para ser totalmente compatible con otros componentes de la serie GE Speedtronic Mark IV. Esto permite una integración perfecta en los sistemas de control industrial existentes. En una planta de generación de energía que utiliza Speedtronic Mark IV de GE para el control de turbinas, el DS3800HXTA puede funcionar en armonía con otras placas que son responsables de monitorear los parámetros de la turbina, controlar la inyección de combustible o comunicarse con el sistema general de gestión de la planta. Esta compatibilidad reduce la complejidad del diseño y la implementación del sistema.
• Funciones de control versátiles
  • La placa es capaz de realizar una amplia gama de funciones de control. Puede participar en el control de turbinas de gas o vapor, enviando señales para ajustar parámetros como el flujo de combustible, la velocidad de la turbina y los ángulos de las palas. Además, puede secuenciar equipos auxiliares como bombas y válvulas, asegurando que todos los componentes funcionen en el orden correcto. En el caso de los procedimientos de enfriamiento y puesta en marcha, el DS3800HXTA puede gestionar estos procesos, garantizando el funcionamiento seguro y eficiente de todo el sistema industrial.

Parámetros técnicos:DS3800HXTA

• Dimensiones: Las dimensiones específicas de la placa no se detallan en las fuentes disponibles, pero tiene un factor de forma de placa de circuito impreso estándar con orificios perforados de fábrica en las cuatro esquinas y dos clips sujetos a dos esquinas para el montaje.

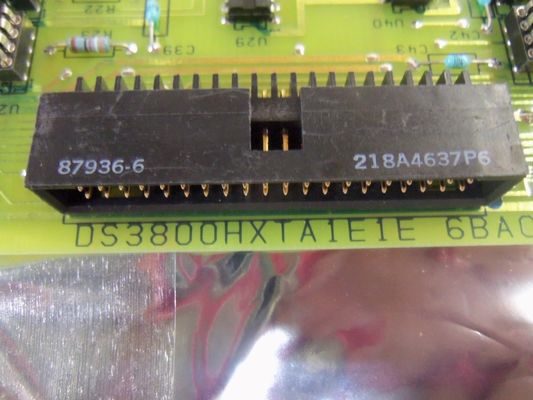

• Conectores: Tiene un conector macho (218A4637-P6) y un conector hembra ubicados en lados opuestos de la placa para comunicación con otras PCB.

Componentes eléctricos

• Circuitos integrados: Está construido con 40 circuitos integrados, incluidos componentes como Texas Instruments AM26LS33ACN (receptor diferencial cuádruple) y SN75172N (controlador de línea diferencial cuádruple).
• Matrices de red de resistencias: Hay cinco conjuntos de redes de resistencias colocados paralelos a los lados largos de la placa. El voltaje de trabajo (máximo) de estos conjuntos de resistencias es de 25 V.

Indicadores de señal y puntos de prueba

• LED: Tiene dos LED rojos marcados "paridad correcta" y "cadena correcta" que se utilizan para indicar el estado en tiempo real.
• Punto de prueba: Hay un punto de prueba denominado "dcom". ubicado cerca de los dos LED, que se puede utilizar con fines de diagnóstico.

Misceláneas

• Agujeros de repuesto: Tiene una serie de orificios pasantes chapados (PTH) de repuesto para agregar hardware.

Aplicaciones:DS3800HXTA

• Secuenciación de turbinas: En sistemas de generación de energía con turbinas de gas y vapor, el DS3800HXTA se utiliza para secuenciar el arranque y el apagado de las turbinas y sus auxiliares. Garantiza que cada componente funcione en el orden correcto y en el momento adecuado, por ejemplo, coordinando el arranque de bombas, válvulas y otros equipos auxiliares antes de que la turbina comience a girar, y apagándolos adecuadamente después de que la turbina se detenga.
• Ajuste de parámetros: Puede enviar señales para ajustar varios parámetros de la turbina, como el flujo de combustible, la velocidad de la turbina y los ángulos de las palas, para mantener el funcionamiento estable de la turbina a la velocidad y carga deseadas y mejorar la eficiencia y el rendimiento de la turbina.

Sistemas de Control y Automatización Industrial

• Transmisión y comunicación de datos: Con sus conectores macho y hembra y una serie de circuitos integrados, el DS3800HXTA se puede utilizar para la transmisión y comunicación de datos confiables entre diferentes componentes en sistemas de control de automatización industrial. Puede transmitir datos de sensores, señales de control e información de estado, lo que permite un funcionamiento y coordinación perfectos de todo el sistema.
• Procesamiento y conversión de señales: Las cinco matrices de redes de resistencias y los múltiples circuitos integrados de la placa pueden realizar conversión de analógico a digital, división de voltaje y otras funciones de procesamiento de señales. Puede convertir señales analógicas de sensores en señales digitales para su procesamiento por el sistema de control y también generar señales de salida analógicas o digitales apropiadas para controlar actuadores y otros dispositivos.

Monitoreo y protección de equipos

• Monitoreo del estado del sistema: Los dos LED rojos marcaron "paridad correcta" y "cadena correcta" y "dcom". El punto de prueba del DS3800HXTA se puede utilizar para monitorear el estado en tiempo real del sistema, incluida la integridad de la transmisión de datos, el estado de la cadena de comunicación y los parámetros eléctricos clave. Los técnicos pueden identificar rápidamente fallas en el sistema y tomar las medidas adecuadas para garantizar el funcionamiento seguro del equipo.
• Tolerancia a fallos y redundancia: Como parte del sistema GE Speedtronic Mark IV, el DS3800HXTA se beneficia de las redundancias integradas del sistema. Si una placa experimenta un problema, los conjuntos de chips integrados con redundancias pueden redistribuir automáticamente la carga del sistema para garantizar el funcionamiento continuo de todo el sistema, minimizando el tiempo de inactividad y las pérdidas de producción.1

Personalización:DS3800HXTA

• Agregar componentes: La placa tiene una serie de orificios pasantes chapados (PTH) de repuesto y 8 pares de PTH de repuesto cerca del centro. Los usuarios pueden agregar componentes como resistencias, condensadores u otros circuitos integrados según necesidades específicas para ampliar la funcionalidad de la placa o adaptarse a escenarios de aplicaciones especiales.
• Modificación del conector: Aunque la placa está equipada con un conector macho y uno hembra para comunicación con otros PCB, en algunos casos, si los requisitos de conexión con dispositivos específicos no coinciden, es posible modificar o reemplazar los conectores para garantizar la compatibilidad con otros equipos en el sistema.

Personalización de software y firmware

• Programación de funciones: En el contexto del sistema Mark IV, el DS3800HXTA se puede personalizar en software hasta cierto punto. Al reprogramar los microprocesadores y los conjuntos de chips integrados en la placa, la lógica de procesamiento de señales y el protocolo de comunicación se pueden ajustar para cumplir con los requisitos de control específicos de diferentes turbinas de gas y vapor o sistemas de automatización industrial.
• Actualizaciones de firmware: GE puede publicar actualizaciones de firmware de vez en cuando para mejorar el rendimiento, la estabilidad y la compatibilidad de la placa. Los usuarios pueden personalizar el proceso de actualización del firmware según su situación real para garantizar que la placa siempre tenga el mejor rendimiento y las últimas funciones.

Personalización de la integración del sistema

• Personalización de la interfaz: Al integrar el DS3800HXTA en un sistema de control industrial grande, se puede personalizar la interfaz entre la placa y otros subsistemas. Esto incluye personalizar la interfaz eléctrica, el protocolo de comunicación y el formato de datos para garantizar una conexión e interacción perfectas entre la placa y el sistema general.
• Configuración de redundancia: Como parte del sistema Mark IV con redundancias integradas, los usuarios pueden personalizar la configuración de redundancia del DS3800HXTA de acuerdo con los requisitos de confiabilidad del entorno de aplicación específico. Por ejemplo, ajustar el modo de respaldo y la estrategia de conmutación de los componentes redundantes para optimizar la confiabilidad y disponibilidad del sistema.
