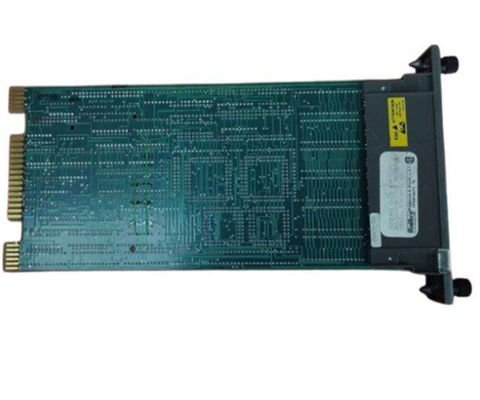

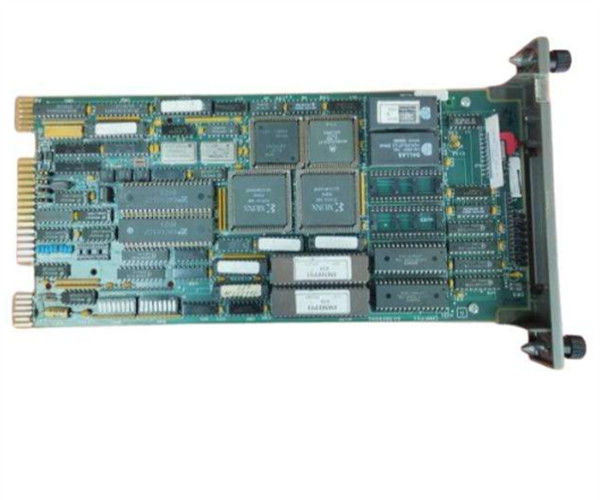

Control de Bailey IMMFP01 infi90 Módulo de interfaz de procesador multifunción con tipo de canal DI

Módulo de interfaz de procesador multifunción de control de Bailey IMMFP01 infi90

Descripción de Se aplicará el procedimiento siguiente:

El módulo de procesador multifunción IMMFP01 es un controlador autónomo potente para su uso en aplicaciones de control complejas.Tiene las velocidades de procesamiento y las capacidades de almacenamiento necesarias para aplicaciones de control avanzadasEl módulo IMMFP01 es un dispositivo configurable por el usuario que recibe la entrada y salida del proceso a través de una variedad de módulos de E/S analógicos y digitales.
Este manual de instrucciones proporciona información sobre cómo funciona el módulo IMMFP01 y cómo instalar, configurar, operar y solucionar problemas del módulo.

El módulo de procesador multifunción (MFP) IMMFP01 es uno de los caballos de batalla de la línea de módulos de control INFI 90®.batch y controlador avanzado que proporciona potentes soluciones a los problemas de control de procesosTambién se encarga de la adquisición de datos y los requisitos de procesamiento de información que proporcionan comunicaciones verdaderas de igual a igual.El amplio conjunto de códigos de función soportados por este módulo maneja incluso las estrategias de control más complejasEl sistema INFI 90 utiliza una variedad de módulos de E/S analógicos y digitales para comunicarse y controlar el proceso.El módulo MFP se comunica con un máximo de 64 módulos de E/S en cualquier combinación (véase la figura 1-1)..
El módulo MFP tiene tres modos operativos: ejecutar, configurar y error.Cuando se encuentra un error, los LED del panel frontal muestran un código de error correspondiente al tipo de error encontrado.el módulo MFP no ejecuta algoritmos de controlSi el módulo MFP detecta un error mientras está en modo de ejecución, entra automáticamente en modo de error.
Un enlace de comunicación de CPU a CPU de un megabyte permite al módulo MFP acomodar procesadores redundantes.Este enlace permite que un módulo de MFP de respaldo espere en modo de espera caliente mientras el módulo MFP primario ejecuta los algoritmos de control. Si el módulo MFP principal se apaga por cualquier razón, se produce una transferencia sin golpes del control al módulo MFP de respaldo.

La arquitectura de potencia del Sistema de Energía Modular Harmony II está diseñada para ser flexible y adaptarse fácilmente a las necesidades de la aplicación.Cuando se utilizan dos fuentes de alimentación, el sistema de alimentación modular II se puede dividir en dos secciones con cuatro ranuras de módulos de alimentación por secciónEsta arquitectura dividida 2N ofrece el más alto nivel de disponibilidad de energía.Cada sección suministra sólo el 50 por ciento de la carga en condiciones normales, pero es capaz de suministrar el 100 por ciento de la carga en una condición de fallaLa baja tensión en el 50% de la capacidad asegura una larga vida.
Cuando solo se utiliza una fuente de alimentación para suministrar energía segura al Sistema de Energía Modular II, las dos secciones de la arquitectura dividida se unen para proporcionar una arquitectura de energía N + x.Cada módulo de potencia se alimenta de una fuente y comparte la carga por igual

Especificaciones de las Se aplicará el procedimiento siguiente:

• Microprocesador:

  • Procesador de 32 bits (bus externo de 16 bits)
  • Velocidad de funcionamiento: 16 MHz

• Memoria:

  • Memoria total:
    • 512 kbytes de ROM
    • 256 kbytes de memoria RAM
    • 64 kbytes de NVRAM
  • Memoria disponible:
    • 163, 248 bytes de memoria RAM
    • 62,656 bytes NVRAM

• Requisitos de energía:

  • +5 VDC @ 2 A (10 W típicos)

• Puertos de serie:

  • Dos puertos RS-232-C, o
  • Un puerto RS-485 y uno RS-232-C
  • Velocidad de transmisión: hasta 19,2 kBaud

• Apoyo de la estación:

  • Seisenta y cuatro estaciones de serie de 40 kbaud (IISAC01)
  • Ocho estaciones de serie de 5 kbaud (NDCS03 o NDIS01)

Preguntas frecuentes:

P: ¿Cuál es la marca del producto?

R: La marca del producto es ABB.

P: ¿Cuál es el número de modelo del producto?

R: El número de modelo del producto esSe trata de la siguiente:.

P: ¿Dónde se fabrica el producto?

R: El producto está fabricado en FI.

P: ¿Cuáles son las condiciones de pago disponibles?

R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.

P: ¿Cuál es el plazo de entrega del producto?

R: El plazo de entrega del producto es de 3-5 días.
