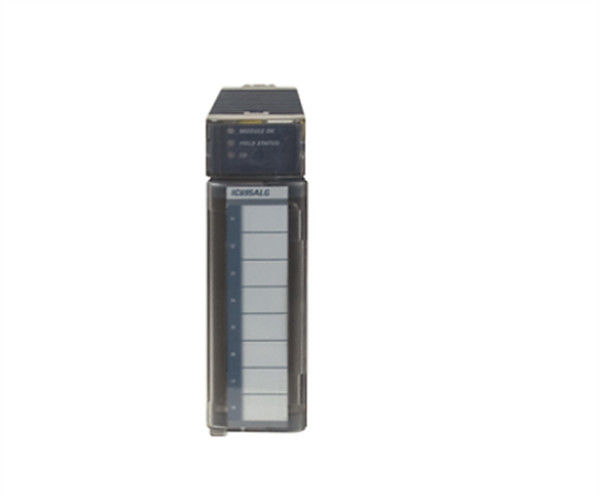

IC695ALG616 Modulo de entrada analógica GE Serie Fanuc RX3i para aplicaciones industriales

Descripción del producto de IC695ALG616

El IC695ALG616 es un módulo de entrada analógico que es fabricado por Emerson Automation, anteriormente por GE Intelligent Platforms (GE IP).Esta función del módulo puede proporcionar dieciséis (16) canales de entrada analógicos si está configurado como entradas de un solo extremo o ocho (8) entradas analógicas para el cableado diferencial.Viene con un convertidor analógico a digital (ADC) incorporado con resolución de conversión de salida de 24 bits.Los canales de entrada IC695ALG616 son compatibles por ser cables con señales analógicas de corriente y voltajeLas señales de corriente de este módulo incluyen señales de corriente de 0 a 20 mA, 4 a 20 mA, ± 20 mA y señales de voltaje de ± 10 V, 0 a 10 V, ± 5 V, 0 a 5 V, 1 a 5 V.Los datos analógicos convertidos se guardan como datos IEEE de 32 bits con coma flotante o como enteros de 16 bits utilizando un registro de 32 bitsCada canal de este módulo tiene filtros de canal configurables para estabilizar y minimizar la fluctuación para ser útil para el proceso.200 Hz y 500 Hz. Los parámetros de este módulo se configuran utilizando el software de programación Proficy Machine Edition (PME). No se necesitan saltadores ni interruptores DIP para dictar el funcionamiento de este módulo.Este módulo es capaz de realizar una autocalibración durante cada arranque.Las protecciones del módulo incorporado incluyen detección de circuito abierto, protección contra sobrevoltura y sobrecorriente.cada canal puede configurarse individualmente con la configuración de alarma, específicamente, alarmas muy bajas, bajas, altas y muy altas.La velocidad de cambio positiva y negativa también se puede incluir en las características de alarma de este módulo, mientras que la falla del módulo también se puede configurar para ser reportado a la CPU host.

El módulo de entrada analógica diferencial no aislado GE Fanuc RX3i PacSystems IC695ALG616 tiene un rango de corriente entre -20 y 20 miliamperios, 4 y 20 miliamperios o 0 y 20 miliamperios,y rango de voltaje de 5 voltios CCEl módulo tiene un LED de módulo OK para mostrar el estado de funcionamiento de la unidad.El LED de estado del campo muestra si hay fallas en al menos uno de los bloques terminales o errores de canal, mientras que el bloque terminal o el LED TB muestran si el bloque terminal del sistema está presente o ausente.Todos los LED del módulo de entrada analógica diferencial no aislado IC695ALG616 obtienen su fuente de alimentación del bus de alimentación del plano traseroEl módulo de entrada analógico GE Fanuc IC695ALG616 tiene características tales como alarmas de velocidad de cambio, verificación de errores integrados, alarmas de fallas de canal, informes de fallas, calibración automática, una ranura de memoria flash,desplazamientos y escalado configurables para cada canal, y detección de si se han insertado o retirado bloques terminales.El módulo de entrada analógico GE Fanuc IC695ALG616 tiene un rango de temperatura de almacenamiento de -40 a 185 grados Fahrenheit y un rango de temperatura de funcionamiento de 32 a 140 grados FahrenheitEste módulo requiere un nivel de humedad no condensante y relativa que oscila entre el 5 y el 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

El IC695ALG616 es un controlador de automatización programable PACSystem RX3i (PAC) módulo de entrada analógico no aislado fabricado anteriormente por GE Intelligent Platforms (GE IP) ahora bajo Emerson Automation.Este módulo tiene dieciséis (16) entradas de extremo único o ocho (8) canales de entrada diferenciales compatibles para 0 a 20mA, 4 a 20 mA, ± 20 mA señales de corriente y ± 10V, 0 a 10V, ± 5V, 0 a 5V, 1 a 5V señales de voltaje. Este módulo está instalado en un fondo universal RX3i y tiene una resolución de conversión de ADC de 24 bits.
