Procesador de procesamiento de alta velocidad

Descripción del 1747-L552

El 1747-L552 es un procesador SLC 500 que pertenece a la subcategoría de SLC 5/05.Este procesador está integrado con un puerto RS232 para comunicación peer-to-peer y comunicación Ethernet para aplicaciones en red e intercambio simultáneo de datos.

Este procesador es ideal para su uso en aplicaciones de mediana a gran escala con enfoque en la integración del área de nivel de máquina al nivel empresarial.Este procesador también proporciona funciones prácticas de integración para el requisito de Internet Industrial de las Cosas (IIoT).

A diferencia de otros procesadores bajo la plataforma SLC 500, la capacidad de comunicación integrada de estos procesadores incluye DH485, Data Highway Plus (DH +), Remote I / O y DeviceNet.Estos protocolos de comunicación son propietarios y requieren módulos especiales o convertidores y pasarelas de terceros para permitir la integración verticalCon el Ethernet integrado, este procesador está listo para la integración vertical.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

La gran capacidad de memoria del 1747-L552 cuenta con una capacidad de IO de 4096 entradas y salidas que permite al procesador controlar múltiples procesos pequeños o un solo proceso grande.La criticalidad del sistema debe considerarse para planificar adecuadamente qué proceso se puede incluir con los mismos procesadoresTambién admite la implementación de la topología de E/S remota para permitir la instalación estratégica de módulos de E/S. Este módulo tiene una memoria de usuario máxima de 32K palabras,con 28K palabras para los datos o el programa y 4K palabras para los datos del usuarioEl procesador también tiene un número máximo absoluto de entradas/salidas a 4096 cada una para entradas y salidas.Este procesador admite hasta cien y siete (107) instrucciones de programación y permite la instalación de hasta tres (3) chasis con un máximo de treinta (30) ranurasLa corriente de entrada máxima de este procesador es de 1A a 5 voltios DC y 0A a 24 voltios DC. Viene con un tiempo de escaneo de programa típico de 0.9 milisegundos/K, tiempo de escaneo de I/O de 0.225 milisegundos,y una ejecución de bits XIC de 0.37 μs. Dependiendo de la carga de la fuente de alimentación, este procesador tiene un tiempo de espera de escaneo del programa de 20 milisegundos a 3 segundos después de una pérdida de energía.un desplazamiento de pico a pico de 5 a 57 HertzEste procesador también tiene un choque de operación de 30G y una humedad relativa no condensante de 5 a 95%.El rango de temperatura de funcionamiento de este procesador es de 0 a 60 grados Celsius y el rango de temperatura de almacenamiento es de -40 a 85 grados Celsius.

El procesador tiene LEDs de estado disponibles que permiten controlar su estado actual.El procesador 1747-L552 tiene una carcasa de tipo abierto y se monta a través de un chasis. Todo el procesador mide 145 x 35 x 142 milímetros. La conexión Ethernet de este procesador está habilitada BOOTP y admite hasta 48 conexiones entrantes o salientes.Las conexiones salientes sólo pueden establecer una conexión por nodo de destino.. Múltiples instrucciones MSG compartirán la misma conexión si utilizan el mismo nodo de destino. Este procesador también tiene un puerto RS-232 y una memoria flash de respaldo.Tiene una batería de litio reemplazable que dura un promedio de dos años.El procesador 1747-L552 tiene un condensador y esto permite que el procesador funcione durante al menos 30 minutos utilizando la batería de respaldo mientras la batería misma ha sido desconectada.La batería debe ser conectado al procesador dentro de 30 minutos para evitar la pérdida de datos en la RAM.

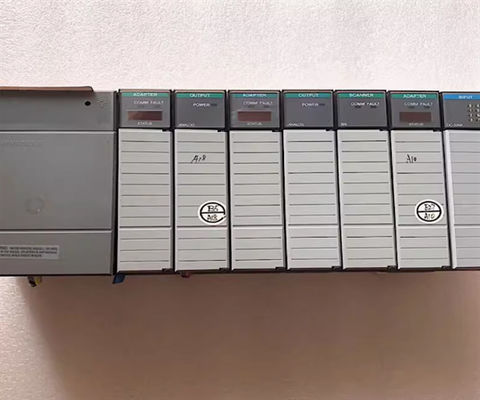

El 1747-L552 es un módulo de control para el SLC 500 Modular Hardware de Allen-Bradley.Interfaces de comunicación integradas, como puertos de comunicación RS-232 de 9 pines y EthernetTiene una capacidad de 4096 puntos de entrada/salida discretos y de 4096 puntos de entrada/salida remotos.
