Allen-Bradley 1747-L553 SLC 5/05 Procesador Memoria 64K, módulo de IO digital de la serie D

Descripción del 1747-L553

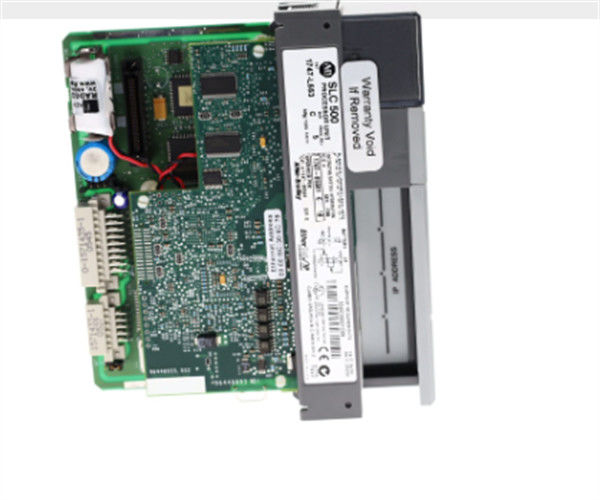

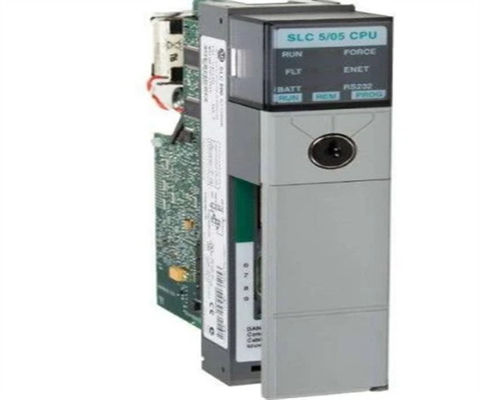

El módulo Allen-Bradley/Rockwell Automation 1747-L553 es un módulo de CPU o unidad de procesador central de las series Allen-Bradley SLC 500 y SLC 5/05.Esta CPU tiene RAM CMOS incorporada que admite el respaldo de la batería, y también puede admitir un módulo de memoria Allen-Bradley 1747-M13 que le proporciona 64 K de memoria adicional.o puerto ASCIIEsta CPU es una de las CPU más flexibles disponibles de las series SLC 500 y SLC 5/05 porque puede manejar hasta 64 conexiones.Esto significa que el módulo de CPU 1747-L553 puede comunicarse con 64 dispositivos o aplicaciones simultáneamente.

Especificaciones técnicas de la sección 1747-L553

Información acerca de 1747-L553


El 1747-L553 es un procesador SLC 5/05 que pertenece a la plataforma SLC 500 Programmable Logic Controller (PLC).Este controlador tiene la mayor memoria entre la categoría SLC 5/05 que es 64 KB de memoriaTiene un conector RS32 Sub-D 9-Pin integrado para establecer comunicación de igual a igual con una interfaz de máquina humana (HMI) instalada localmente o una estación de trabajo de programación.También tiene un Ethernet integrado que es ideal para la comunicación a larga distanciaTambién es ideal para establecer una conexión a varios dispositivos a la vez.Estos dos (2) puertos también se pueden utilizar simultáneamente sin afectar la capacidad de ejecución lógica del procesador..

Este controlador es ideal para aplicaciones de mediana a gran escala, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructionsPuede utilizarse en la automatización de fábricas, automatización de procesos incluso en los requisitos de control de movimiento y posición.

También es capaz de enviar mensajes a otras plataformas PLC de Allen-Bradley como PLC 5, CompactLogix y ControlLogix a través de un protocolo de comunicación especificado.Aunque integrado con puertos Ethernet y RS232, este procesador puede instalarse con adaptadores de comunicación como Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet y DH485.

Este módulo de procesador tiene una asignación de ranura fija de ranura cero (0).

Contiene un conjunto de instrucciones avanzadas basadas en el procesador PLC-5.El procesador 1747-L553 tiene una memoria de usuario total de 64K palabras con 60K palabras para datos / programa y 4K palabras para solo datosTiene hasta 4096 entradas, 4096 salidas y 480 entradas / salidas analógicas locales. Tiene un tiempo de escaneo de programa por palabra clave de 0.9ms y un tiempo de escaneo de entradas / salidas de 0.225 milisegundos.El 1747-L553 tiene una corriente de fondo de 1 Amp a 5 Volts DC y 0 Amp a 24 Volts DCTiene un máximo de 3 chasis de E/S local con un máximo de 30 ranuras de E/S de módulos en el chasis de E/S local.

Para la comunicación, utiliza puertos Ethernet y RS-232 que se pueden configurar para la conexión al convertidor 1761-NET-AIC.Con este procesador, el módulo de escáner de E/S remoto y el módulo de escáner de DeviceNet se pueden instalar adicionalmente para configurar la E/S a través del enlace universal remoto o de la red DeviceNet.El procesador 1747-L553 proporciona un tiempo de ejecución de instrucciones de bits más corto de 0Su puerto de comunicación DH+ es 3 veces más rápido que el puerto DH-485. Tiene todas las características de otros procesadores SLC 5/03 como programación en línea,actualizaciones de memoria flash, matemáticas con coma flotante, y un reloj incorporado en tiempo real, interruptor de teclas y calendario.El 1747-L553 está diseñado para su uso en ambientes industriales limpios y secos con una temperatura de funcionamiento de 0 a 60 grados centígrados y un choque de funcionamiento de 30G.
