Descripción del 1756-CNB

El 1756-CNB es un puente Allen-Bradley ControlNet que se puede utilizar para comunicarse dentro de las redes de control.el 1756-CNB utiliza una configuración estándar o no redundanteSi la aplicación de los usuarios contiene de 40 a 80 conectores lógicos por módulo, entonces el 1756-CNB es una opción ideal.Este módulo de comunicación Allen-Bradley da velocidades superiores a los proyectos industrialesEl 1756-CNB hace dos cosas: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Asegúrese de que la información de la ruta es correcta para dirigir correctamente los mensajes que recibe.

El 1756-CNB, que pertenece a la serie ControlLogix, toma una corriente de 970 mA 5.1 Volts DC. Sin embargo, si el voltaje es de 24 Volts DC, su consumo de corriente es de 1.7 mA.La tasa de disipación de energía de la unidad se estima en 5El 1756-CNB puede soportar hasta 64 conexiones bidireccionales que existen con otros dispositivos basados en ControlNet.dependiendo de la configuración de la redPor ejemplo, si la aplicación requiere más conexiones, será aconsejable añadir otro módulo 1756-CNB. Sin embargo, asegúrese de que se hace en el mismo chasis y red.El módulo también se puede utilizar con otros 20 búferes diseñados para mensajes no conectados.Este Allen-Bradley viene con dos puertos, uno diseñado para ControlNet BNC y el otro para ControlNet RJ45.4 BTU por hora y su anchura de ranura es de 1 mmLa unidad pesa 0,57 libras (0,26 kilogramos) y viene con un recinto de tipo abierto.

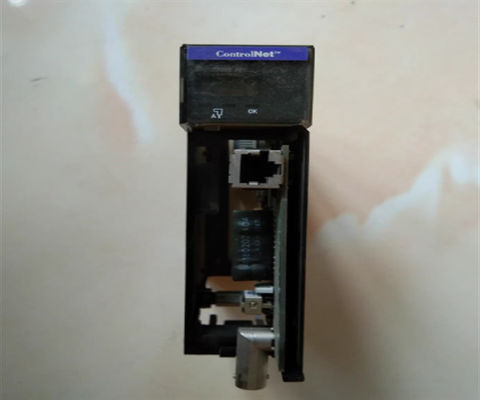

El 1756-CNB es un adaptador de comunicación Allen-Bradley que funciona como un puente ControlNet.Está provisto de una interfaz ControlNet integrada, como un conector BNC (1) para la operación de medios no redundantes y un NAP (1) (RJ-45 de 8 pines con escudo).
