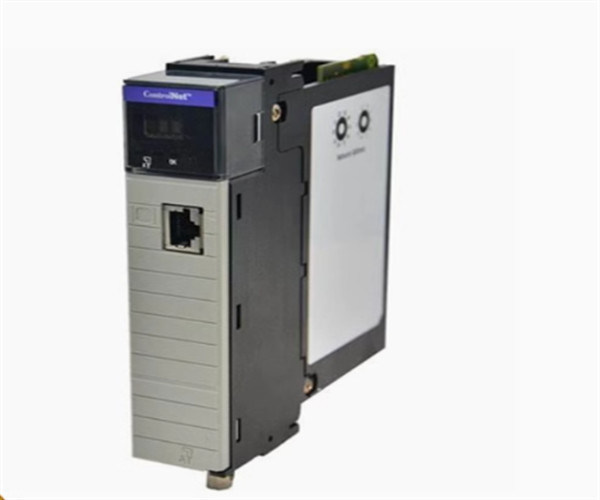

Descripción del 1756-OA16I

El Allen-Bradley 1756-OA16I es un módulo de salida discreto de dieciséis (16) canales de la familia de productos ControlLogix.Este módulo ofrece un rango de voltaje de salida de 75-265VAC con frecuencia de 47-63 Hz mientras que la tensión nominal de salida es de 120 / 240VAC y frecuencia de 50/60 Hz.

El Allen-Bradley 1756-OA16I requiere el uso de un bloque terminal extraíble (RTB) para proporcionar conexiones de cableado a las cargas eléctricas conectadas a cada uno de los canales de salida del módulo.Los bloques terminales compatibles son 1756-TBCH y 1756-TBS6HCada canal de este módulo tiene un tiempo de retraso de salida de 9,3 ms @ 60 Hz y 11 ms @ 50 Hz, tanto para la transición de apagado a encendido y 9,3 ms @ 60 Hz y 11 ms @ 50 Hz para la transición de encendido a apagado.Este módulo tiene un consumo de corriente de 300 mA a 5.1 VDC y 2,5 mA a 24 VDC mientras que el requerimiento de potencia total del plano trasero es de 1,59 vatios.

El 1756-OA16I es un módulo de ranura única que se monta en cualquier chasis 1756.Este módulo también puede instalarse en el bastidor local, a lo largo de los controladores ControlLogix o a un rack de E/S remoto con un adaptador de comunicación 1756.

El 1756-OA16I admite la configuración del modo de falla por punto.También permite la configuración del estado de salida durante el modo de programa con configuración configurables son mantener el último estadoEste módulo no está provisto de fusión interna, sin embargo, este módulo tiene un voltaje de aislamiento con una potencia nominal de 250 V (continua), tipo de aislamiento básico,las salidas hacia el plano trasero, y de salida a salida.

Su voltaje de operación oscila entre 74 y 265V CA a 47-63 Hz, y presenta un tiempo de retraso de la señal de salida de 9,3 ms a 60 Hz y uno de 11 ms a 50 Hz tanto para ON a OFF como para OFF a ON.El 1756-OA16I tiene un recargo de corriente de 300mA en 5Tiene una disipación térmica de 18,76 BTU/h y disipa 5,5W a 60 °C (140 °F).El 1756-OA16I tiene una corriente de fuga de 3mA por punto y en el estado ON, tiene un voltaje de caída máxima de 1,5 V a 2 A y 6 V a una corriente de carga de < 50 mA.La corriente máxima en cada punto de salida es de 2A a 30 °C y 1A a 60 °C y la corriente total en el módulo de salida es de 5A a 30 °C y 4A a 60 °C.El 1756-OA16I tiene una corriente de entrada de 20A durante 43ms por punto de salida, repetible cada 2 s a 60 °C, y la carga de corriente más baja sostenida en cada punto es de 10mA.Tiene una señal de salida de tiempo de programación de 16.7s, y tiene un voltaje de aislamiento de 250V, utilizando aislamiento básico probado a 1350V AC durante 2s entre salidas de plano trasero y de salida a salida.Tiene una sola ranura de ancho y su teclado RTB es definido por el usuarioEl 1756-OA16I tiene una carcasa de estilo abierto y está designado con el código de temperatura T4A.Su temperatura de funcionamiento oscila entre 0 y 60 °C a una humedad no condensante del 5-95% y tiene un choque de funcionamiento máximo de 30 G.

Especificaciones técnicas para 1756-OA16I
