GE PACSystems RX3i PLC IC695ALG808 Módulo de entrada y salida digital 20 Entrada y salida remota redundante

Descripción del productofLos productos de la categoría II se clasifican en el anexo II.

El IC695ALG808 es un módulo de salida analógico de Emerson Automation, fabricado anteriormente por GE Intelligent Platforms (GE IP).Este módulo viene con ocho (8) canales de salida aislados individualmente que son configurables para entregar señales de corriente de 0-20 mA / 4-20 mA y señales de voltaje de +/- 10 VDC / 0-10 VDCEl IC695ALG808 se puede utilizar para transmitir señales de salida a dispositivos de modulación de unidades de frecuencia variable (VFD), válvulas de control, amortiguadores, levaduras y otros dispositivos.También se puede utilizar para enviar señales a medidores de panel y registradores de datos que representan directamente una variable específica para la lectura y registro localEl IC695ALG808 es compatible con una variedad de bloques terminales como el estilo de caja (IC694TBB032), el estilo de caja extendido (IC694TBB132), el estilo de primavera (IC694TBS032) o el estilo de primavera extendido (IC694TBS132).Este módulo requiere un 24 VDC externo terminado directamente en el bloque terminal del módulo para permitir que el módulo entregue las señales de salida deseadas. Todos los canales del IC695ALG808 son configurables por software. Otros parámetros que se pueden configurar incluyen configuraciones de alarma como alarma muy baja, baja, alta y muy alta, informes de fallas del módulo,Bloqueo de la alarmaAdemás, este módulo se puede configurar con sesgo de salida para recortar adecuadamente la salida para lograr la salida requerida para el proceso.El IC695ALG808 tiene una resolución de salida de 15 bits cuando está configurado para entregar +/- 10VDC, 0-20 mA y 4-20 mA, mientras que se alcanzan 14 bits cuando está configurado para una señal de salida de 0-10 VDC.Tiene una velocidad de actualización analógica de 8 milisegundos en todos los canales.

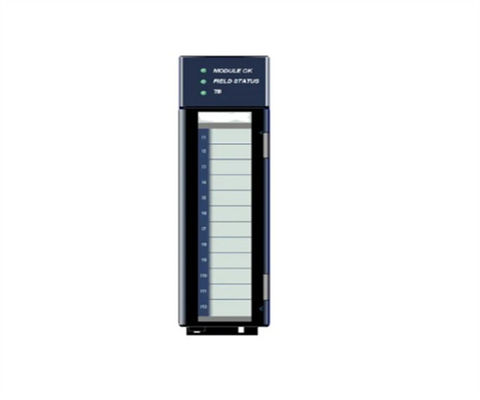

El módulo de salida IC695ALG808 ha sido diseñado y fabricado por GE Fanuc y es un componente potente que viene en carcasas de grado industrial con indicadores para el estado del módulo,el estado del campoEl módulo ha sido desarrollado para la serie PACSystems RX3i y está instalado en el plano trasero universal del sistema.El módulo IC695ALG808 está alimentado por una fuente externa con un voltaje nominal de 24 voltios CC y una corriente de hasta 600 miliamperiosEl módulo tiene 8 canales disponibles que se pueden utilizar para la tensión o el funcionamiento de la corriente. Todos los canales son analógicos y aislados.estilo cajaEl módulo de salida IC695ALG808 funciona dentro del rango de voltaje de 0 a +10 Volts o -10 a +10 Volts,y su rango de corriente es de 0 a 20 miliamperi o de 4 a 20 miliamperiEl plano trasero del módulo requiere 80 miliamperios cuando está conectado a una fuente de alimentación de 3,3 voltios.el módulo tiene una carga de salida máxima de 1350 Ohms y disipa una potencia máxima de 7Además, el módulo IC695ALG808 incluye protección contra la sobrevoltaje de salida de corriente para una tensión de -30 Volts durante 60 segundos y +30 Volts durante 1 hora.La deriva de ganancia de salida del módulo para la salida de voltaje es de 20 ppm por grado Celsius y es de 35 ppm por grado Celsius para la salida de corrienteEl módulo IC695ALG808 tiene un tiempo de salida de voltaje/corriente de 2 milisegundos.

El IC695ALG808 es un controlador de automatización programable PACSystem RX3i aislado módulo de salida analógico fabricado anteriormente por GE Intelligent Platforms (GE IP) ahora bajo Emerson Automation.Este módulo tiene ocho (8) canales de salida configurables para señales de corriente de 0 a 20 mA y 4 a 20 mA y señales de voltaje de ± 10 V y 0 a 10 VEste módulo está instalado en un plano trasero universal RX3i y requiere una fuente de alimentación externa de 24 VDC.Tiene una resolución de salida de 14 bits para 0-10 VDC y 15 bits para el resto de señales de salida.
