GE Fanuc IC695ALG628 Módulo I O digital no aislado Solución avanzada de control Modbus/RTU

Descripción del producto GE Fanuc IC695ALG628 No aislado Solución avanzada de control modular

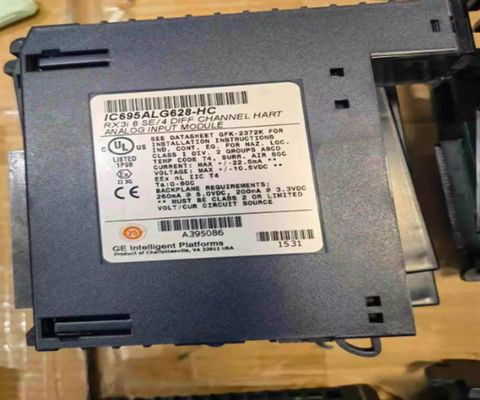

El IC695ALG628 es un módulo de entrada analógico con capacidad Highway Adressable Remote Transducer (HART) 5.0.PACSystem serie Rx3i con ocho (8) canales de entrada analógicos cuando se configuran para un solo extremo y cuatro (4) canales de entrada si se utilizan para la configuración de cableado diferencialLos parámetros y la configuración del módulo son totalmente configurables por software y cada canal puede ser asignado independientemente con alarma alta, alarma baja,alarma de alto nivelAdemás, las alarmas de velocidad de cambio positiva y negativa, así como las interrupciones configurables para las alarmas y fallas del canal, se pueden configurar en consecuencia.Este módulo también viene con un firmware actualizable y realiza la calibración automática cada inicio de móduloLos canales de entrada analógicos de los módulos están diseñados para aceptar señales de entrada de +/- 10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC y 0-20 mA, 4-20 mA y +/- 20 mA.Tiene un circuito de conversión de analógico a digital (ADC) integrado que convierte los datos analógicos recibidos en un número entero de 24 bits en un registro de 32 bits o número de coma flotanteCada canal de módulo viene con una variedad de opciones de filtro, que se utilizan típicamente para eliminar la fluctuación de la señal para una lectura más estable.0V + 5% / - 2Tiene una protección de sobrecorriente integrada de +/-28mA continua, máxima y protección de sobrevoltura de +/-60 VDC continua, máxima.El tiempo de detección de circuito abierto del módulo es máximo de 1 segundo..

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsTiene 2 módems internos HART y se caracteriza por su capacidad de comunicaciones HART con HART versión 5.0 en cada canal.+/-5 voltios de corriente continuaEl rango de configuración actual para los canales de entrada puede ser de +/-20 miliamperios, de 0 a 20 miliamperios o de 4 a 20 miliamperios. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemEl módulo de entrada analógica GE Fanuc IC695ALG628 admite el uso de bloques terminales como el bloque IC694TBB132 de tipo caja extendida, el bloque IC694TBB032 de tipo caja,el bloque IC694TBS132 de estilo resorte y el bloque IC694TBS032 de estilo resorteLos bloques de terminales extendidos se instalan para ofrecer la profundidad de envoltura adicional necesaria para el cableado blindado.El módulo de entrada analógico tiene una potencia interna de 3.3 voltios a 600 miliamperios y 5 voltios a 450 miliamperios. Cuenta con una memoria flash para permitir futuras actualizaciones, informes de errores, alarmas de velocidad de cambio,software que puede configurarse sin configurar saltadoresEl módulo requiere un rango de humedad ambiente no condensante del 5 al 95%.El módulo GE Fanuc IC695ALG628 está instalado en el plano trasero universal del RX3i PacSystem PLC.

El IC695ALG628 es un módulo de entrada analógico que forma parte de la plataforma PACSystem RX3i, actualmente bajo Emerson Automation, anteriormente producida por GE Intelligent Platforms (GE IP).Este módulo tiene ocho (8) canales de entrada de extremo único no aislados o cuatro (4) canales de entrada diferenciales que admiten +/-10 VDC, 0-10 VDC, +/- 5VDC, 0-5 VDC, 1-5 VDC y señales de entrada de 0-20 mA, 4-20 mA y +/- 20 mA.Este módulo tiene un convertidor ADC incorporado que traduce datos a enteros de tipo de datos de coma flotante a una resolución de 24 bitsEste módulo soporta el transductor remoto direccionable de carretera (HART) versión 5.0.

El GE FANUC IC695ALG628 no aislado está diseñado específicamente para ofrecer un rendimiento sin igual en entornos industriales exigentes.Su diseño compacto garantiza un uso eficiente del espacio en cualquier gabinete de control, mientras que su robusta construcción soporta condiciones adversas sin comprometer la fiabilidad.

Este módulo sobresale en aplicaciones que requieren una conversión de señal analógica precisa, como el control de temperatura, el monitoreo de presión y la medición del caudal.Con su alta precisión y amplio rango de señal, proporciona la precisión necesaria para las tareas críticas de control.
