GE IC695ALG728 Módulo de salida analógica PACSystem RX3i Módulo I O digital con protocolos de serie Modbus/RTU

Descripción del producto de C695ALG728

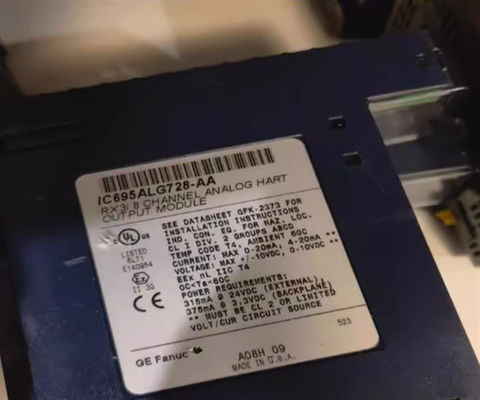

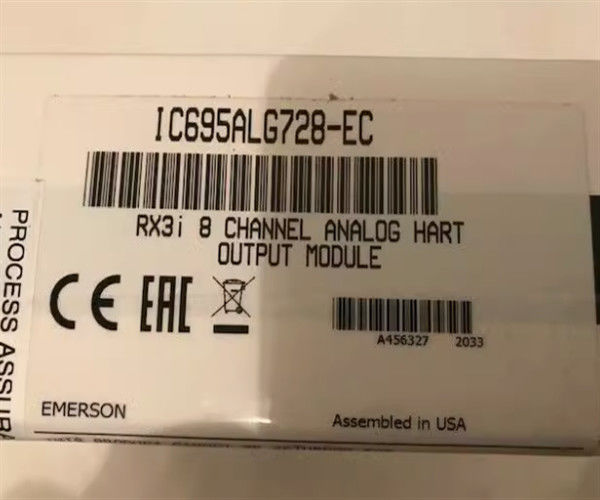

El IC695ALG728 es un módulo de salida analógico que pertenece a la serie PACSystems RX3i de controladores de automatización programable (PAC) de gama media, fabricado por Emerson Automation,anteriormente por GE Intelligent Platforms (GE IP)Este módulo es capaz de proporcionar señales de voltaje y corriente y tiene la capacidad de ser configurado a través del protocolo Highway Adressable Remote Transducer (HART) ya que admite la versión 5 de HART.0El IC695ALG728 cuenta con ocho (8) canales de salida no aislados configurables para señales de salida +/-10 VDC, 0-10 VDC y 0-20 mA y 4-20 mA con resoluciones específicas de 14,9 bits para voltaje y 15.9 bits a 0-20 mA y 15,6 bits a 4-20 mA. Cada canal cuenta con un tiempo de actualización de 16 ms con la comunicación HART y 8 ms cuando HART no se utiliza.El formato de datos de salida del módulo se puede configurar como un entero IEEE de 32 bits o 16 bits con coma flotante utilizando un registro de 32 bitsLa precisión calibrada del módulo es del 0,15% de la escala completa a 25°C o del 0,30% de la escala completa cuando se opera a 60°C. Además, el tiempo de ajuste de salida es de 2 ms para la configuración de voltaje.70 ms con HART y 23 ms sin HARTEl IC695ALG728 requiere una fuente de alimentación externa para funcionar. Una fuente de alimentación adecuada para este módulo debe proporcionar 19,2 - 30,0 VDC y una corriente de alimentación máxima de 250 mA.Este módulo se instala en cualquier ranura disponible de un bastidor RX3i y puede estar ubicado en el bastidor de CPU local o en un bastidor de E/S distribuidoOtras características de este módulo incluyen los límites de sujeción y alarma, bloqueo de alarmas y sesgo de salida configurable, entre otras características.

El módulo IC695ALG728 de GE Fanuc forma parte de la serie PACSystems RX3i y está equipado con canales de salida que pueden configurarse completamente para el funcionamiento de voltaje o para el funcionamiento de corriente.Además de eso, el módulo de salida tiene una función de comunicación integrada con el software HART 5.0.Esto significa que el módulo se puede preparar y programar para una operación específica a través de software y no requiere saltadores para la configuraciónLas características del módulo de salida GE IC695ALG728 incluyen la capacidad de activar o desactivar todos los canales, bloqueo de alarma, límites o ajustes configurables para las alarmas,manejo avanzado de errores y fallosEl módulo IC695ALG728 incluye 8 salidas analógicas de voltaje/corriente no aisladas que se asignan a 2 módems HART.Los módulos son partes del módulo y todos los canales utilizados para esta función de comunicación tienen un rango de corriente de funcionamiento de 4 a 20 miliamperios.El rango de voltaje del módulo IC695ALG728 es de 0 a +10 Volts o -10 a +10 Volts.El formato de datos de la salida se presenta en forma de valores de 16 bits o 32 bits y los canales HART se actualizan en 2 segundos si se utilizan 2 dispositivos HARTEl módulo tiene una precisión de hasta el 0,3% a una temperatura de 60 grados centígrados y tiene un tiempo de ajuste de voltaje de salida de 2 milisegundos dentro del rango de 0 a 95%.El tiempo de ajuste para la salida de corriente es de 23 a 70 milisegundosEl módulo IC695ALG728 tiene una potencia nominal de fondo de 380 miliamperios cuando el módulo está conectado a un 3.Fuente de alimentación de 3 voltios y tiene un tiempo de actualización de 8 milisegundos.

El IC695ALG728 es un módulo de salida analógico que forma parte de la plataforma PACSystem RX3i, actualmente bajo Emerson Automation, anteriormente producida por GE Intelligent Platforms (GE IP).Este módulo tiene ocho (8) canales de salida no aislados configurables como voltaje y corrienteGenera señales de salida +/-10 VDC, 0-10 VDC y 0-20 mA y 4-20 mA con una resolución de 14,9 bits para voltaje y 15,9 bits a 0-20 mA y 15,6 bits a 4-20 mA.Este módulo admite el protocolo Highway Adressable Remote Transducer (HART) versión 5.0.
