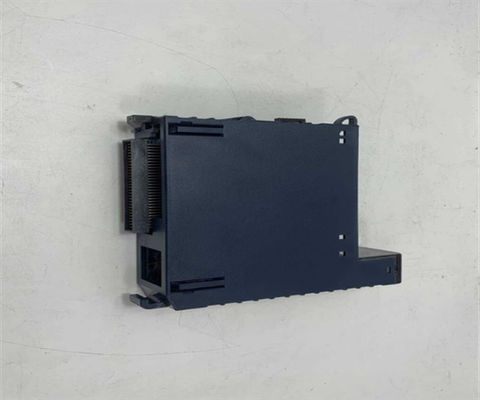

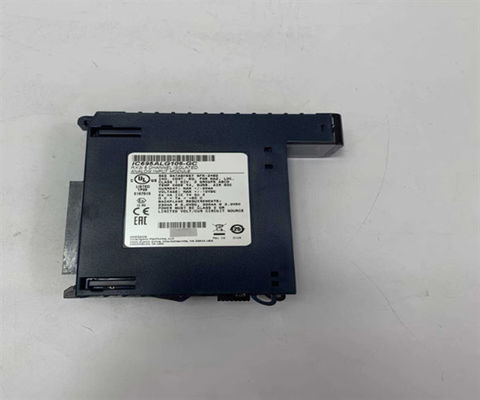

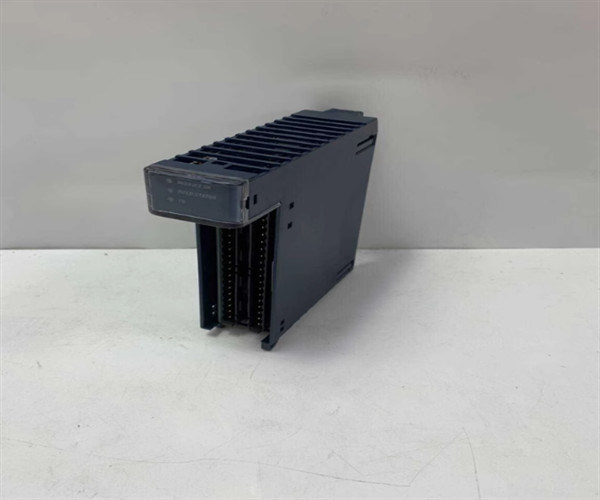

GE IC695ALG106 Módulo I O digital para el protocolo ASCII en serie de automatización de Emerson

Descripción del producto de IC695ALG106

El IC695ALG106 es un módulo de entrada analógica PACSystem RX3i. Este módulo cuenta con seis (6) canales de entrada analógica aislados que aceptan una variedad de señales estándar de voltaje y corriente, tales como +/- 10V,De 0 a 10 V, +/- 5V, 0 a 5V, 1 a 5V, y 0-20 mA, 4-20 mA y +/-20 mA, señales de voltaje y corriente, respectivamente.5% y 320 mA como máximo @ 3.3V +5% / -3%. Desde la fuente de alimentación aislada, tiene una toma de corriente de 500 mA @ 19.2 V a 30 VDC. Puede funcionar con el módulo PACSystem RX3i con la unidad central de procesamiento (CPU) versión 5.0 o posterior.Para la configuración y programación del módulo, el software de programación aplicable es Proficy Machine Edition versión 5.6 SP11 y posterior.6 SP11 y posterior tiene un convertidor analógico a digital (ADC) incorporado con una resolución de conversión de 16 bits con datos convertidos a punto flotante IEEE de 32 bits o entero de 16 bits en un registro de campo de 32 bitsCada canal de entrada tiene opciones de filtro configurables específicamente 8Hz, 12Hz, 16Hz, 40Hz, 250Hz y 1000Hz.independientemente de la configuración del filtro con tiempos de asentamiento variables según las opciones de filtro configuradasLos tiempos de estabilización incluyen 127 ms al filtro de 8 Hz; 67 ms al filtro de 12 Hz; 56 ms al filtro de 16 Hz; 21 ms al filtro de 40 Hz; 3.1 ms al filtro de 250 Hz y 0 ms al filtro de 1000 Hz.La precisión de calibración del módulo es 00,1% del intervalo a 25 °C y 0,2% del intervalo durante todo el período de temperatura.

El IC695ALG106 es un controlador de automatización programable PACSYstem RX3i, módulo de entrada analógico.ahora bajo Emerson AutomationEste módulo dispone de seis (6) entradas aisladas configurables individualmente para recibir señales de voltaje y corriente específicamente, +/- 10V, 0 a 10V, +/- 5V, 0 a 5V, 1 a 5V y 0 a 20 mA,4-20 mA y +/-20 mAEste módulo tiene un ADC de 16 bits convertido a punto flotante o entero.

El IC695ALG106 es un controlador de automatización programable PACSYstem RX3i, módulo de entrada analógico.ahora bajo Emerson AutomationEste módulo dispone de seis (6) entradas aisladas configurables individualmente para recibir señales de voltaje y corriente específicamente, +/- 10V, 0 a 10V, +/- 5V, 0 a 5V, 1 a 5V y 0 a 20 mA,4-20 mA y +/-20 mAEste módulo tiene ADC de 16 bits convertidos a punto flotante o entero.
