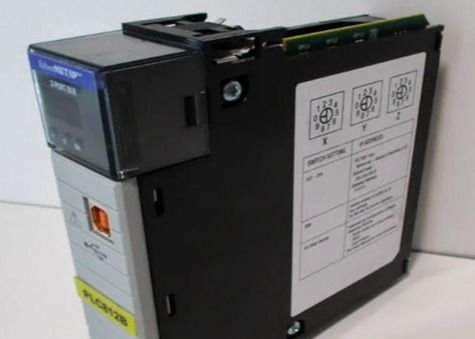

Descripción de 1756-EN3TR

El Allen-Bradley 1756-EN3TR es un módulo puente de comunicación que forma parte de la serie de módulos Allen-Bradley ControlLogix de 2 puertos.Dos puertos RJ-45 de 10-100 Mbps con switches integrados están incluidos con este móduloEl controlador admite hasta 128 ejes de movimiento CIP (bucle de posición) y hasta 255 ejes totales, hasta 128 conexiones TCP/IP y 256 conexiones Logix.Las características especiales del Allen-Bradley 1756-EN3TR incluyen la tecnología de interruptor integradoTiene una velocidad de comunicación de 10-100 Mbps, 128 ejes de movimiento CIP, 128 conexiones TCP/IP y 256 conexiones Logix.El consumo máximo de energía del 1756-EN3TR es de 5.1W y la disipación de energía es de 5.1W. Viene con un puerto USB.La tensión de aislamiento del 1756-EN3TR es de 30 voltios continuos con una caja abierta y su temperatura de funcionamiento es de 32-140o FahrenheitTiene una corriente nominal de 1,2 Amperios, una disipación térmica de 21,28 BTU por hora y una disipación de potencia de 6,2 Watts.1 vatios con una corriente de fondo de 3 miliamperios y 24 V de corriente continua y 1 amperios a 5 V de corriente continuaEl módulo 1756-EN3TR admite conectividad EtherNet/IP y topologías lineales, estelares y de anillo a nivel de dispositivo (DLR).El EtherNet/IP es un protocolo estándar de redes industriales abierto que admite el intercambio de mensajes de E/S en tiempo realLa red EtherNet/IP utiliza tanto chips de comunicación Ethernet como medios físicos para la comunicación.

El 1756-EN3TR es un módulo de comunicación Ethernet que es parte de la plataforma ControlLogix Programmable Automation Controller (PAC).Este es un módulo opcional que se instala en cualquier chasis ControlLogix ya sea una estación de E/S local o distribuidaEste módulo funciona específicamente como un módulo puente Ethernet, conectando procesadores compatibles con Ethernet, estaciones de E/S remotas, interfaz de máquina humana (HMI),Sistema de control de supervisión y adquisición de datos (SCADA) a una red común para la implementación del intercambio de datos de alta velocidad.

Las características 1756-EN3TR admiten la topología de anillo lineal y de nivel de dispositivo (DLR),Lineal es la conexión de red mínima y más simple en la que se utiliza una sola ejecución de medios físicos Cat5 o Cat6 para implementar la red EthernetNo ofrece un cierto grado de redundancia, mientras que el anillo de nivel de dispositivo (DLR) ofrece una alta disponibilidad y redundancia.

Las características de 1756-EN3TR admiten hasta 128 conexiones TCP, 256 conexiones de Protocolo Industrial Común (CIP) y 128 mensajes no conectados de Backplane y 128 Ethernet CIP.Estas conexiones se pueden hacer a través de las dos (2) interfaces Ethernet RJ45 integradas instaladas en el móduloEste módulo admite una velocidad de transmisión de 10/100 Mbps y cubre una distancia máxima de 100 metros que puede ampliarse con la instalación de un conmutador Ethernet o convertidor de fibra de medios.

El 1756-EN3TR es de plano trasero alimentado con un consumo de corriente de 1 Ampere @ 5.1 Volts DC y 3 miliamperes @ 24 Volts DC con una disipación de energía de 5.1 Watts y una disipación térmica de 17.4 Unidades térmicas británicas (BTU) por hora.

El 1756-EN3TR es un módulo de comunicación ControlLogix de Allen-Bradley.Tiene dos (2) interfaces Ethernet RJ45 que admiten una velocidad de transmisión de 10/100 Mbps y un (1) puerto de comunicación USB que admite una velocidad de transmisión de 12 Mbps. Este módulo admite las topologías de anillo de nivel de dispositivo (DLR) y lineal y puede instalarse en un chasis ControlLogix local o remoto.
