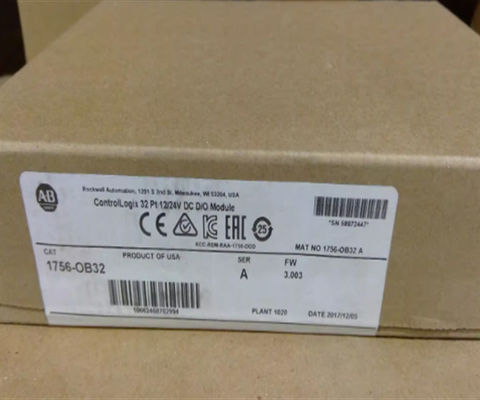

Descripción del 1756-OB32

El 1756-OB32 es un módulo de salida discreto Allen-Bradley de alta densidad 24VDC. Este módulo se utiliza para conducir dispositivos de salida conectados a cada canal de este módulo.Los dispositivos de salida podrán incluir luces piloto., relés, contactores, anunciadores de panel, solenoides, zumbador, sirena, bocina y otros dispositivos de accionamiento.

Este módulo de salida es ideal para su uso en sistemas donde existe un gran número de salidas con espacio limitado para la instalación de chasis ControlLogix más grandes o de expansión.Ocupa una sola ranura y admite la instalación en el chasis local o remotoEste módulo es compatible para su uso con cualquier procesador ControlLogix, incluidas las versiones más recientes de ControlLogix.

Este 1756-OB32 está provisto de 32 indicadores LED que se utilizan para monitorear las actuaciones del canal.Estos indicadores del panel frontal son una herramienta de resolución de problemas visual importante, ya que se puede utilizar para confirmar el comando del controlador a la carga conectada. Cada canal tiene parámetros configurables individuales y soporta el forzamiento de salida. Este módulo solo admite la configuración de abastecimiento.

Se requiere un bloque terminal extraíble (RTB) para su uso con este módulo.Los RTB se utilizan para proporcionar una conexión modular a los dispositivos de salidaDurante el reemplazo del módulo, todo el RTB se retira de la ranura de instalación y se transfiere al módulo de reemplazo. Esto evita que el cableado se vuelva a trabajar para un mantenimiento y una solución de problemas más rápidos.

El fusible recomendado para este módulo es el 5x20mm 800 mA suministrado por el Littelfuse p/n SP001.1003 o el Schurter p/n 216.800Para la conexión de salida de cableado se requiere un bloque terminal extraíble (RTB). Para este módulo, los únicos RTB compatibles son la abrazadera de jaula 1756-TBCH y la abrazadera de resorte 1756-TBS6H.Recuerde instalar y conectar el chasis y la fuente de alimentación antes de instalar el módulo con el RTBEl módulo también tiene indicadores de luz de estado que muestran el estado del módulo y el estado individual de E / S. Los formatos de comunicación que funcionan con el módulo 1756-OB32 son datos de salida programados,datos de salida, optimización de rack, optimización de rack de escucha única y datos de salida de escucha única. También puede configurar los estados en Modo de fallo por punto y los estados en Modo de programa por punto.Puede elegir las siguientes opciones para ambos: Mantenga el último estado, encendido o apagado. Tenga en cuenta que esto está configurado por defecto para todos. El módulo 1756-OB32 tiene una categoría de voltaje de 12/24V fuente CC y un rango de voltaje de operación de 10 a 31.2V DC.Su extracción actual es de 5.1V CC es 300 mA y a 24V, tiene un consumo de corriente de 2 mA. También tiene una potencia total de fondo de 1,58W, una corriente de fuga máxima fuera de estado por punto de 0,5 mA por punto,y una caída máxima de voltaje en estado de funcionamiento de 200 mV DC a 0.5 A. Su corriente de sobretensiones máxima por punto es de 1 A durante 10 ms por punto que se puede repetir cada 2 s a 60 grados Celsius y su corriente de carga mínima es de 3 mA por punto.La corriente máxima por punto a 50 grados Celsius es 0.5A y 0.35A a 60 grados centígrados, mientras que la corriente máxima por módulo es de 16 A a 50 grados centígrados y 10 A a 60 grados centígrados.El tiempo de retraso de salida del módulo 1756-OB32 de apagado a encendido es de 60 Es de 200 ms nominal y 1 ms máximo.Tiene un rango de temperatura de funcionamiento de 0 a 60 grados centígrados y un rango de temperatura de no funcionamiento de -40 a 85 grados centígrados.

El 1756-OB32 es un módulo de salida discreto de ControlLogix que opera a una categoría de voltaje de 12 / 24VDC. Este módulo tiene Treinta y dos (32) canales con dos (2) grupos de ocho (8) canales cada uno.Este módulo se instala directamente en un chasis 1756 local o remoto.
