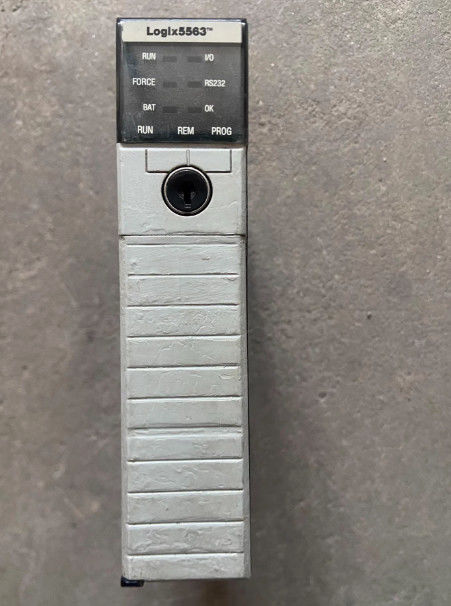

Descripción del 1756-L63

El 1756-L63 es un módulo de procesador y controlador para la plataforma ControlLogix que es fabricado por Allen-Bradley/Rockwell Automation.y tiene la capacidad de completar 100 programas por tarea, realizar 32 tareas individuales, y completar tareas de eventos para todos los disparadores de eventos. Las tareas antes mencionadas son las principales tareas del controlador que este módulo puede realizar.78 libras (0Al igual que otros controladores de esta línea de productos, el 1756-L63 de estilo abierto también está basado en el chasis y se puede instalar en cualquier ranura.El controlador 1756-L63 cuenta con una memoria de 8 MB que está disponible para el almacenamiento de datos y lógicaAdemás de esto, el módulo tiene memoria de E / S de 478 KB, y los usuarios pueden actualizar el controlador con una memoria no volátil opcional.Debe tenerse en cuenta que el controlador solo es compatible con una tarjeta de memoria CompactFlash de 128 MB 1784-CF128El controlador cuenta con un tipo de aislamiento básico que fue probado a 720 voltios de corriente continua durante 60 segundos, y tiene un voltaje de aislamiento continuo de 30 voltios.

El controlador tiene una disipación de energía de 3,5 vatios, mientras que la disipación térmica asciende a 11,9 BTU por hora.y un consumo de 14 mA a 24 Voltios CCCuando se trata de comunicación, el 1756-L63 viene con un puerto RS-132 incorporado, aunque el controlador cuenta con otros módulos de comunicación como el ControlNet, SynchLink,y los módulos Data Highway Plus por nombrar algunosEsto significa que los usuarios pueden elegir el módulo de comunicación más adecuado y también cambiar los módulos de acuerdo con sus necesidades.La vibración máxima que este procesador puede soportar es de 2 g a 10 a 500 HertzEsto demuestra que el 1756-L63 está diseñado para ambientes adversos.El módulo puede soportar temperaturas de funcionamiento de hasta 60 grados centígrados (140 grados Fahrenheit) en un ambiente con una humedad relativa del 5 al 95%.

Especificaciones técnicas de 1756-L63

• El modelo: 1756-L63/A
• Tipo: Controlador de memoria ControlLogix de 8 MB
• Capacidad de memoria: 8 MB de memoria de usuario
• Fuente de alimentación: 24 V de corriente continua
• Consumo de energía: 2,5 W
• Rango de temperatura de funcionamiento: 0°C a 55°C (32°F a 131°F)
• Rango de humedad relativa: del 5% al 95% no condensante
• Dimensiones: 5,08 cm x 10,8 cm x 17,8 cm (2 pulgadas x 4,25 pulgadas x 7 pulgadas)
• Peso: 0,99 libras
• Tipo de montaje: rieles DIN
• Calificación de protección: IP20
• Puertos de comunicación: 1 puerto serie RS-232
• Tiempo de exploración del programa: 0,08 ms
• Tareas: 32 tareas, con hasta 100 programas por tarea
• Memoria de entrada y salida: 478 KB
• Memoria no volátil: 128 MB
• Batería: compatible con 1756-BA1 o 1756-BATM
• Las redes soportadas: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, E/S remoto, SynchLink

El 1756-L63 es un controlador de automatización programable (PAC) de Allen-Bradley.Este controlador viene con una interfaz de comunicación en serie RS232 como el puerto de comunicación principal, sin embargo, este controlador admite otros protocolos de comunicación como EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink y otros protocolos de comunicación de terceros mediante la instalación de adaptadores de comunicación Allen-Bradley y módulos de socios de abarca.

El 1756-L63 es un controlador basado en chasis.También es compatible para su uso con fuentes de alimentación estándar y redundantes como 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 o 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectivamente, se han incluido en la lista de los productos que se han incluido en la lista.Apoya la implementación de la redundancia del controlador, así como el movimiento integrado utilizando el Sistema de Comunicación en Tiempo Real Serial (SERCOS), opciones analógicas a través de entrada de codificador, entrada LDT, entrada SSI y movimiento a través de la red Ethernet I / P.

Este controlador viene con memoria de usuario de 8 MB y memoria de E/S de 478 KB. Se puede añadir con almacenamiento de memoria no volátil a través del 1784-CF128 que tiene un tamaño de memoria de 128 MB.Este controlador admite hasta 128Utiliza una memoria de acceso aleatorio (RAM) con respaldo de batería con números de piezas de la batería de 1756-BA1, 1756-BATM,1756-BATA para controladores de la serie A y 1756-BA2 para controladores de la serie B.

El controlador 1756-L63 tiene un puerto de comunicación serial RS-132 incorporado. Las opciones de comunicación disponibles para este controlador incluyen el DeviceNet, ControlNet, EtherNet/IP, SynchLink, Remote I/O,Carretera de datos másLos módulos de comunicaciones de puerto serie que este controlador admite son el Modbus vía lógica, DH-485, modem de radio DF1, ASCII,y los módulos DF1 full/half duplexEl voltaje de aislamiento continuo del controlador 1756-L63 es de 30 voltios y tiene un tipo de aislamiento básico.Tiene una disipación de energía de 3Su consumo de corriente a 5.1 Volts DC es de 1200 mA y su consumo de corriente a 24 Volts DC es de 14 mA. Tiene una vibración de 2 g a 10 a 500 Hertz.El controlador 1756-L63 tiene un choque de funcionamiento de 30 g y un choque de no funcionamiento de 50 gTambién tiene un rango de temperatura operativa de 0 a 60 grados centígrados y un rango de temperatura no operativa de -40 a 85 grados centígrados.También tiene una temperatura máxima del aire circundante de 60 grados Celsius.
