GE IC3600LIBB1 Tarjeta de amortiguador de entrada para los primeros sistemas de gestión de vapor / gas Speedtronic

Sobre GE FanucEl número de unidades de producción de las unidades de producción
El IC3600LIBB1 es una tarjeta de amortiguador de entrada para el más antiguo de los sistemas de gestión de vapor / gas Speedtronic, el Mark I y el Mark II.Estos dos sistemas fueron creados por GE para gestionar turbinas pesadas de muchos tamaños y capacidades diferentes, desde una sola unidad de 4000 CV hasta una central eléctrica con un ciclo nominal combinado de 400 MW. Adaptable y escalable, el MKI y el MKII pueden cambiar para satisfacer las necesidades del sistema,incluidos los cambios en la configuración y el cableado del panel de control, y las funciones del regulador de velocidad, que se puede ajustar al control de caída o al control isócrono.

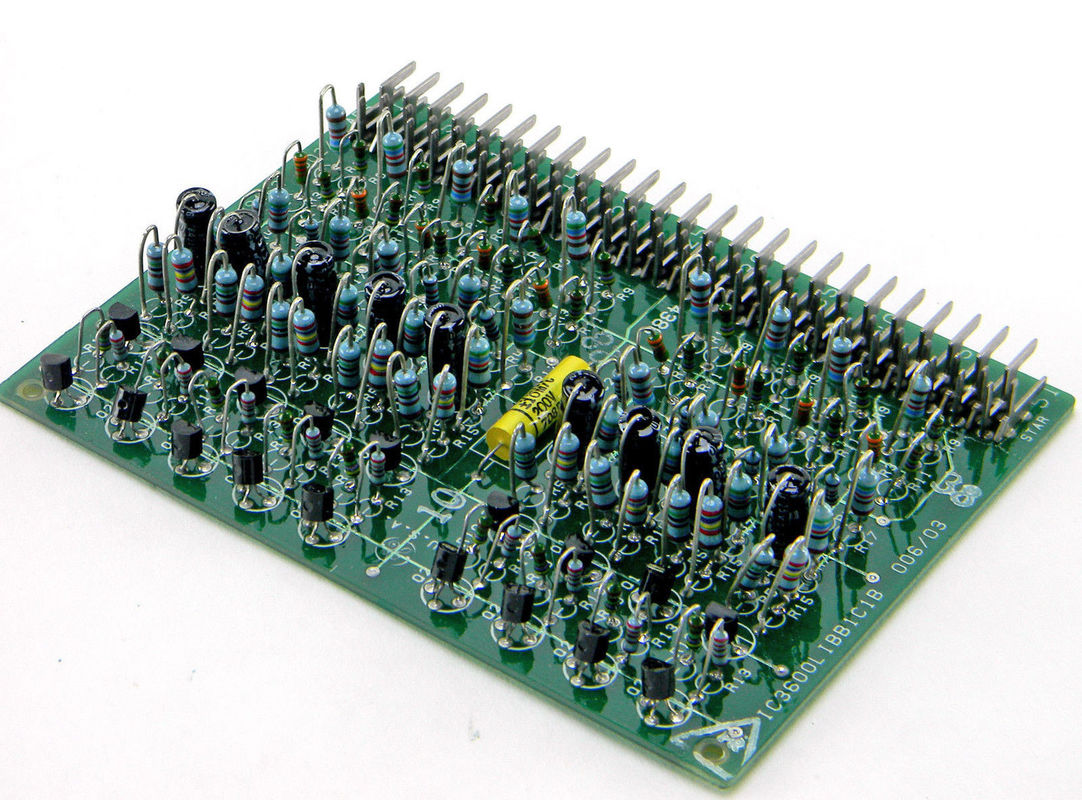

El IC3600LIBB1 está marcado en el centro del tablero con el logotipo de GE USA. Lleva el número de identificación del tablero, los códigos 003/02, 002/03, 006/03 y 68A988162.El tablero también está marcado con ADS y STAR..


El IC3600LIBB1 tiene dieciocho transistores ubicados en su superficie. Estos se colocan en dos líneas de nueve transistores. Cada línea está marcada como un solo componente (una línea es Q1, la otra es Q2).) La placa tiene un condensador de vinilo de poliésterEste condensador está conectado a la placa en una posición horizontal. La placa también lleva nueve condensadores electrolíticos de aluminio que están marcados como ?? C1.Se colocan verticalmente en el tablero.Las resistencias de película metálica aparecen en la placa en varias líneas.
El IC3600LIBB1 tiene una sola línea de pines metálicos conectados a un borde de la placa. Estos componentes funcionan como un dispositivo de comunicación.
