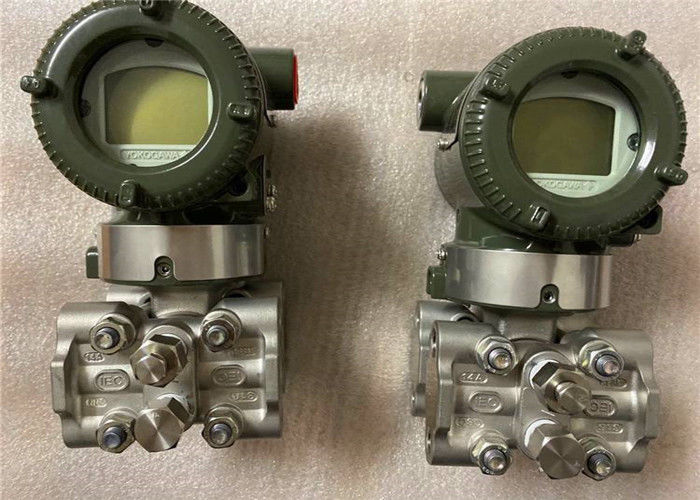

Se utilizará el sistema de transmisión de presión y temperatura de Yokogawa EJA110E-JFS5G-912DD/D4
Detalles rápidos
· Lugar de origen: Japón
· Nombre de la marca: Yokogawa
· Número de modelo:EJA110E-JFS5G-912DD/D4
· Salida: 4-20mA con el protocolo HART
· Precisión: ± 0,065% del tramo
· Flange de cubierta:SUS316, Hastelloy C-276, Monel
· Fuente de alimentación:10.5 a 42 V
· Montaje: montaje de tubería de 2 pulgadas
Embalaje y entrega
| Detalles del envase: |
Estándar de cartón |
| Detalles de la entrega:44 |
Entre 4 y 6 semanas a partir de los detalles del pedido |
Especificaciones
Se aplicará el procedimiento siguiente:
1Alta precisión, excelente estabilidad a largo plazo
2Se utiliza para medir el flujo de líquido, gas y vapor. Salida: 4 a 20 mA de señal CC.
Transmisor de presión diferencial de YOKOGAWA DPharp EJA110A
Las características:
Excelente rendimiento y estabilidad:
La serie EJA utiliza una forma de silicio monocristalino, un material perfecto que no tiene histeresis en cambios de presión o temperatura.y efectos de presión estática, y por lo tanto ofrece una estabilidad a largo plazo sin igual.
Diseño compacto y ligero:
La mitad del peso de los modelos convencionales gracias a la miniaturización de la carcasa con el amplificador ASIC, la estructura de la célula de presión y la brida.El ASIC utiliza el número mínimo de partes y mejora la fiabilidad del amplificador.
Capacidad de comunicación de bus de campo:
Fieldbus es un sistema de comunicación digital de dos vías.Es una tecnología revolucionaria para la configuración de sistemas de control de instrumentación y un prometedor sucesor de la comunicación analógica estándar de 4 a 20 mA utilizada en la mayoría de los instrumentos de campo de hoy.
Modelo y códigos de sufijo:
| Modelo |
Códigos facultativos |
Descripción |
| Se aplicará el procedimiento siguiente: |
• • • • • • |
Transmisor de presión diferencial |
| Señales de salida |
-D · · · · · · ·
-E · · · · ·
-F · · · · · · ·
- G · · · · · · · ·
|
4 a 20 mA de corriente continua con comunicación digital (protocolo BRAIN)
4 a 20 mA de corriente continua con comunicación digital (protocolo HART, véase GS 01C22T01-00E)
Comunicación digital (protocolo de bus de campo FOUNDATION, véase GS 01C22T02-00E)
Comunicación digital (protocolo PROFIBUS PA, véase GS 01C22T03-00E)
|
|
Medidas
En el caso de los productos de la categoría M2
|
El Consejo Europeo
M · · · · · ·
H · · · · · ·
V · · · · · ·
|
0.5 a 10 kPa {50 a 1000 mmH2O} {2 a 40 inH2O} {5 a 100 mbar}
1 a 100 kPa {100 a 10000 mmH2O} {4 a 400 inH2O} {10 a 1000 mbar}
5 a 500 kPa {0,05 a 5 kgf/cm2} {20 a 2000 inH2O} {50 a 5000 mbar}
0.14 a 14 MPa {1,4 a 140 kgf/cm2}*1 {20 a 2000 psi} {1,4 a 140 bar}
|
|
Huecos
Material de las piezas*11
|
¿Por qué no lo hace?
H# · · · · · · ·
M# · · · · · ·
T · · · · · ·
No se puede hacer nada.
D · · · · · ·
B# · · · · · · ·
|
[Cuerpo]ˆ2 [Cápsula] [Ventilación del tapón]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tantal ˆ6 SUS316 ˆ13
El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.
El equivalente de Hastelloy C-276 ˆ3 Tantal ˆ3 Hastelloy C-276 ˆ12
Monel equivalente ˆ4 Monel ˆ6 Monel
|
|
Proceso
las conexiones
|
0 · · · · · ·
1 · · · · · ·
2 · · · · · · ·
3 · · · · · ·
4 · · · · · · ·
5 · · · · · · ·
|
sin conector de proceso (Rc1/4 femenino en las bridas de la cubierta)
con conector de proceso femenino Rc1/4
con conector de proceso femenino Rc1/2
con conector de proceso femenino de 1/4 NPT
con conector de proceso femenino 1/2 NPT
sin conector de proceso (1/4 NPT femenino en las bridas de la cubierta)
|
|
Cerrojos y
Material de las nueces
|
A · · · · ·
B · · · · ·
C · · · · · · ·
|
[Presión máxima de trabajo]
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
SUS630 16 MPa {160 kgf/cm2}*9
La cantidad de agua utilizada en el ensayo debe ser igual o superior a la cantidad utilizada en el ensayo.
|
| Instalación |
- 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - - - - - -
-6 · · · · ·
-7 · · · · · · · ·
-8 · · · · · · · ·
-9 · · · · · · · ·
|
Tipo de tubería de impulso vertical, lado derecho de alta presión, conector de proceso hacia arriba*7
Tipo de tubería de impulso vertical, alta presión en el lado derecho, conector de proceso en el lado negativo*7
Tipo de tubería de impulso vertical, lado izquierdo de alta presión, conector de proceso hacia arriba*7
Tipo de tubería de impulso vertical, lado izquierdo de alta presión, lado negativo del conector de proceso*7
Tipo de tubería de impulso horizontal, de alta presión en el lado derecho*8
Tipo de tubería de impulso horizontal, de alta presión del lado izquierdo*8
|
|
Eléctrico
conexión
|
0 · · · · · ·
2 · · · · · · ·
3 · · · · · ·
4 · · · · · · ·
5 · · · · · · ·
7 · · · · · · ·
8 · · · · · · ·
9 · · · · · · ·
A · · · · ·
C · · · · · · ·
D · · · · · ·
|
G1/2 mujer, una conexión eléctrica
1/2 NPT femenino, dos conexiones eléctricas sin tapón ciego
Pg 13.5 femenina, dos conexiones eléctricas sin tapón ciego
M20 femenina, dos conexiones eléctricas sin tapón ciego
G1/2 mujer, dos conexiones eléctricas y un tapón ciego
1/2 NPT femenino, dos conexiones eléctricas y un tapón ciego
Pg 13.5 mujer, dos conexiones eléctricas y un tapón ciego
M20 mujer, dos conexiones eléctricas y un tapón ciego
G1/2 mujer, dos conexiones eléctricas y un tapón ciego SUS316
1/2 NPT mujer, dos conexiones eléctricas y un tapón ciego SUS316
M20 femenina, dos conexiones eléctricas y un tapón ciego SUS316
|
|
Integral
Indicador
|
D · · · · · ·
E · · · · ·
N · · · ·
|
Indicador digital
Indicador digital con el interruptor de ajuste del rango*10
(Ninguno)
|
|
El montaje
el soporte
|
A · · · · ·
B · · · · ·
J · · · · · ·
C · · · · · · ·
D · · · · · ·
K · · · · ·
N · · · ·
|
SECC Instalación de tuberías de acero carbónico de 2 pulgadas (tipo plano)
SUS304 montaje de tuberías de 2 pulgadas (tipo plano)
SUS316 montaje de tuberías de 2 pulgadas (tipo plano)
SECC Instalación de tuberías de acero carbónico de 2 pulgadas (tipo L)
SUS304 montaje de tuberías de 2 pulgadas (tipo L)
SUS316 montaje de tuberías de 2 pulgadas (tipo L)
(Ninguno)
|
| Códigos facultativos |
|
/◊ Especificación opcional |
La serie de transmisores EJA-E es la evolución más reciente de la familia de transmisores de presión DPharp de Yokogawa.Combina la robustez y el éxito de la serie EJA-A con el rendimiento de la serie EJX-A para ofrecer el tipo de producto que espera de Yokogawa..
El EJA110E es nuestro transmisor de presión diferencial de montaje tradicional estándar en esta serie.
Las características del EJA110E incluyen:
- 0.055% de precisión.04% de precisiónOpcional)
- 00,1% Estabilidad por 10 años
- Tiempo de respuesta de 90 ms
- Exida y TUV SIL 2 / SIL3 certificados
- El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.Opción)
- Configuración de parámetros locales (LPS)
